Paperitukokset yksikössä Staple Finisher-AG/Booklet Finisher-AG
|
Varmista ennen käsittelyäSulje mahdolliset avoimet kannet. |
Yläkannen sisällä

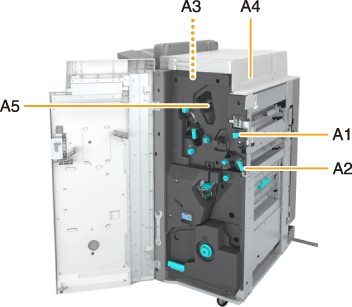

Paperitukosten paikat on ilmaistu numeroilla kuten A1 tai A2, jotka näkyvät alla olevassa kuvassa.
 |
Jos Document Insertion Unit-R on asennettu viimeistelijään, osa asiakirjan lisäysyksiköstä saattaa häiritä viimeistelijää paperitukosta poistettaessa. Nosta asiakirjan lisäysyksikköä ennen tukosten poistamista viimeistelijästä. |
1
Avaa viimeistelijän etukansi.
2
Jos Puncher Unit-BT tai Puncher Unit-BU on asennettu, paina painiketta (A1) niin pitkälle kuin se menee.
3
Avaa ohjain (A2).
4
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
5
Sulje ohjain (A2).
6
Jos Document Insertion Unit-R on asennettu viimeistelijään, avaa asiakirjan lisäysyksikkö.
7
Tarkista, onko yläkanteen (A3) juuttunut paperia.
 | Avaa yläkansi (A3). |
 | Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.  |
8
Avaa ohjain (A4).
9
Tarkista, onko paperi juuttunut.
| Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.  |
| Sulje ohjain (A4). |
10
Sulje yläkansi (A3).

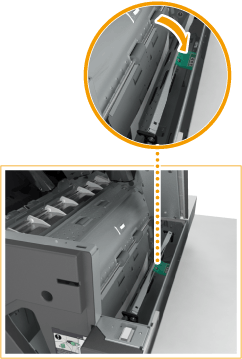

Kun olet sulkenut viimeistelijän yläkannen, paina sitä alaspäin tarroilla merkityistä kohdista varmistaaksesi että se on varmasti suljettu.
11
Jos paperi on juuttunut A5-ohjaimeen (joka on ontolla alueella), vedä se varovasti ulos nuolen osoittamaan suuntaan.
12
Sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Etukannen sisällä

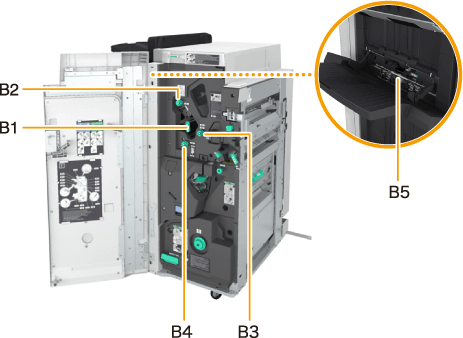

Paperitukosten paikat on ilmaistu numeroilla kuten B1 tai B2, jotka näkyvät alla olevassa kuvassa.
1
Avaa viimeistelijän etukansi.
2
Avaa ohjain (B1).
3
Käännä nuppia (B2) ja tarkista, onko paperia juuttunut.
| Käännä nuppia (B2). |
| Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.  |
4
Sulje ohjain (B1).
5
Käännä nuppia (B3, B4) ja tarkista, onko paperia juuttunut.
| Käännä nuppia (B3) nuolen suuntaan. Juuttunut paperi syötetään ulostuloaukkoon. |
| Käännä nuppia (B4) nuolen suuntaan. Juuttunut paperi syötetään ulostuloaukkoon.  |
6
Nosta B5-ohjain (joka on alemmassa paperin ulostuloaukossa) ja vedä juuttunut paperi varovasti ulos nuolen osoittamaan suuntaan.
Kun pitkä paperi on jumissa

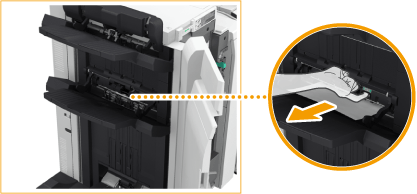

Kun pitkä paperi on jumissa ylätason (taso A) luovutusalueella, vedä jumissa oleva paperi varovasti ulos tason mukaisesti.
Kun jumissa ollut pitkä paperi on poistettu, näkyviin saattaa tulla kehote, jossa pyydetään avaamaan viimeistelijän tai paperintaittoyksikön etukansi. Kehote katoaa, kun kyseinen etukansi avataan ja suljetaan.
7
Sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Vihkonidontayksikkö, Booklet Finisher-AG

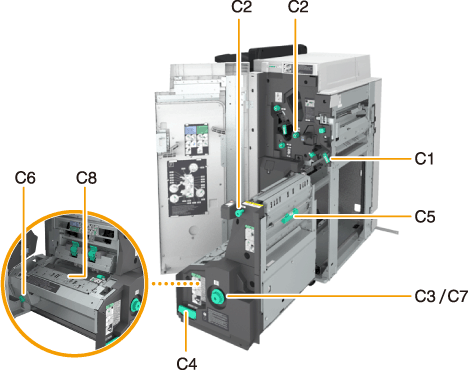

Paperitukosten paikat on ilmaistu numeroilla kuten C1 tai C2, jotka näkyvät alla olevassa kuvassa.
1
Avaa viimeistelijän etukansi.
2
Avaa ohjain (C1).
3
Käännä valitsinta ja tarkista, onko paperia juuttunut.
| Käännä ylempää kiekkoa (C2) nuolen suuntaan. Juuttunut paperi syötetään ohjaimeen (C1). |
| Käännä alempaa kiekkoa (C2) nuolen suuntaan. Juuttunut paperi syötetään ohjaimeen (C1).  |
4
Poista juuttunut paperi C1-ohjaimesta vetämällä sitä varovasti nuolen suuntaan.
5
Sulje ohjain (C1).
6
Kun työnnät kiekkoa (C3), käännä sitä nuolen suuntaan, kunnes lamppu (
) sammuu.
) sammuu.Tämä toiminto ei ole tarpeen jos lappu on pimeänä.
Kiekon (C3) kääntäminen syöttää juuttuneen paperin vihkotason luovutusohjaimeen.
Jos Booklet Trimmer-G on asennettu, kiekon kääntäminen syöttää juuttuneen paperin Booklet Trimmer-G syöttöhihnalle.
7
Jos vihkotason hihnalla on juuttunutta paperia, poista ne.
8
Vedä ulos vihkonidontayksikkö (C4).
9
Tarkista, onko vihkonidontayksikköön juuttunut paperia.
| Avaa vihkonidontayksikön oikea kansi (C5). |
| Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.  |
 | Sulje vihkonidontayksikön oikea kansi (C5). |
10
Tarkista että painoyksikkö on täysin paikallaan.

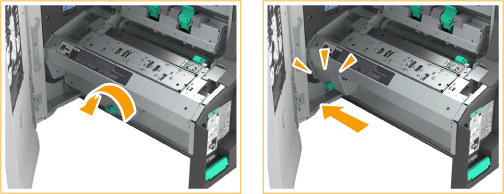

Jos painoyksikkö ei ole täysin paikallaan, käännä kiekkoa (C6) siirtääksesi sen täysin sisälle.
Puristinyksikkö varmistaa siistin taitoksen paperin keskelle kun tehdään vihkoa. Jos puristinyksikkö ei ole oikein paikallaan, vihkonidottavaa paperia ei voi syöttää vihkotasolle.
11
Tarkista, onko vihkonidontayksikön luovutusalueelle juuttunut paperia.
| Kun työnnät kiekkoa (C7), käännä sitä nuolen suuntaan, kunnes lamppu (  ) sammuu. |
| Jos paperi on juuttunut vihkonidontayksikön luovutusalueelle, vedä se varovasti ulos nuolen osoittamaan suuntaan.  |
12
Avaa ohjain (C8) ja tarkista, onko papereita juuttunut.
Jos paperi on juuttunut, avaa C8-ohjain ja vedä paperi varovasti ulos nuolen osoittamaan suuntaan.
13
Sulje ohjain (C8).
14
Työnnä vihkonidontayksikköä ja sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
