Regulacja położenia obrazu za pomocą arkusza głównego

Jeżeli obrazy na przedniej i tylnej stronie są przesunięte względem siebie, można je wyregulować skanując strony testowe i arkusz główny.
Za pomocą arkusza głównego nie można dokonać regulacji położenia obrazu na arkuszu długim.
Szklaną płytę roboczą oraz dolną część podajnika należy wyczyścić przed rozpoczęciem regulacji. Czyszczenie szklanej płyty roboczej/Czyszczenie podajnika
Użyj następujących warunku do wydruku arkusza naprowadzającego. Precyzyjna regulacja może nie być możliwa, jeżeli arkusz nie zostanie prawidłowo wydrukowany.
Format papieru: A3 lub 11" x 17"
Powierzchnia papieru: Niepowlekany, Jednostronnie powlekany lub Dwustronnie powlekany
Typ: Brak (normalny)
Podstawowa gramatura: Papier przeznaczony do drukowania dwustronnego o gramaturze 80 g/m2 lub większej (zalecany papier o gramaturze 200 g/m2 lub większej)
Jeżeli krawędź strony testowej zostanie nieprawidłowo przycięta lub złożona lub jeżeli obraz nie zostanie prawidłowo wydrukowany na stronie testowej, w trakcie skanowania może zostać wyświetlony komunikat <Poprawnie ułóż stronę testową na szklanej płycie.>.
Regulacja może nie zostać wykonana poprawnie w przypadku niektórych typów papieru, na przykład gdy używany jest papier z teksturą o chropowatej powierzchni lub papier kolorowy. Jeśli regulacja nie jest wykonywana poprawnie, gdy zaznaczono opcję <Użyj skanera>, należy zaznaczyć <Nie używać skanera>.
1
Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.
2
Naciśnij przycisk <Arkusz prowadnicy wyprowadzającej>.
3
Wybierz źródło papieru, do którego załadowany został odpowiedni papier i naciśnij <Rozpocznij Wydruk>.

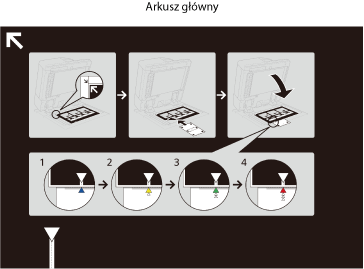

Wydrukowany zostanie główny arkusz.
4
Naciśnij przycisk <Użyj skanera>.
5
Wprowadź liczbę stron testowych, które mają zostać wykonane, i naciśnij <Dalej>.
Im większa liczba wydrukowanych stron testowych tym bardziej precyzyjna regulacja.
Jeżeli określasz wiele stron testowych upewnij się, że wszystkie zostaną zeskanowane w takiej samej kolejności, w jakiej były drukowane. Jeżeli kolejność zostanie zmieniona lub proces skanowania nie zostanie przeprowadzony odpowiednio, regulacje mogą nie być prawidłowe.
6
Wybierz źródło papieru, do którego załadowany został typ papieru do regulacji i naciśnij <Rozpocznij Wydruk>.

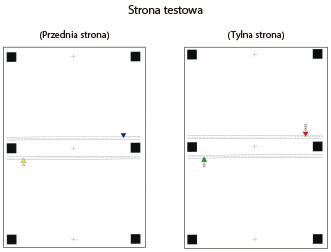

Zostanie wydrukowana strona testowa.
7

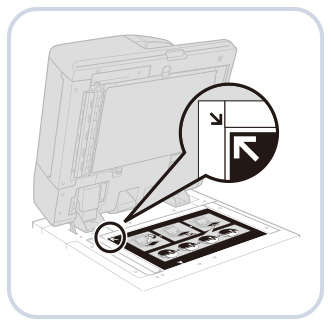

Umieść arkusz główny na szklanej płycie i wyrównaj strzałki arkusza ze strzałkami na szklanej płycie.
8

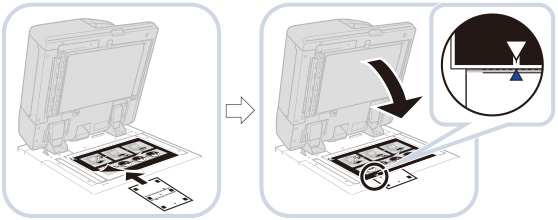

Wyrównaj znacznik  (niebieski) na stronie testowej dla pierwszej strony skanowanej ze znacznikiem na arkuszu naprowadzającym.
9
Zamknij podajnik i naciśnij <Rozpo. skano.>.
Otwieranie i zamykanie podajnika należy przeprowadzać delikatnie. Upewnij się, że arkusz główny jest wyrównany podczas zamykania podajnika.
10
Odwróć stronę testową (do góry nogami) i wyrównaj znacznik (żółty) na stronie testowej dla drugiej strony skanowanej ze znacznikiem na arkuszu naprowadzającym naciśnij <Rozpo. skano.>.
11
Ponownie odwróć stronę testową i wyrównaj znacznik  (zielony) na stronie testowej dla trzeciej strony skanowanej ze znacznikiem na arkuszu naprowadzającym  naciśnij <Rozpo. skano.>.
12
Odwróć stronę testową (do góry nogami) i wyrównaj znacznik  (czerwony) na stronie testowej dla czwartej strony skanowanej ze znacznikiem na arkuszu naprowadzającym  naciśnij <Rozpo. skano.>.
13
Regulacja zakończona.
Jeżeli określono wiele stron testowych, powtórz kroki od 6 do 10 dla wszystkich stron. W takiej sytuacji, regulacja jest zakończona po zeskanowaniu wszystkich stron testowych.
Upewnij się, że strony testowe są skanowane w takiej samej kolejności, w jakiej były drukowane.
Jeśli po wykonaniu regulacji za pomocą arkusza naprowadzającego konieczne jest przeprowadzenie bardziej precyzyjnego dostosowania, zaznacz opcję <Nie używać skanera> i dostosuj poszczególne ustawienia regulacji.
