Papel encravado no Staple Finisher-AG/Booklet Finisher-AG
|
Confirmar antes do manuseamentoFeche as tampas que estiverem abertas. |
Dentro da tampa superior

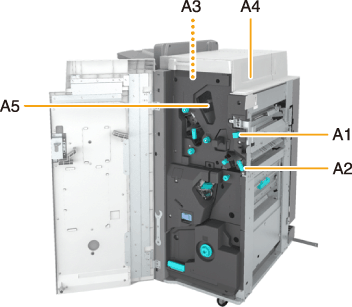

Os locais onde o papel encravou são indicados por números como A1 ou A2, que são apresentados na figura abaixo.
 |
Se a Document Insertion Unit-R estiver instalada próximo do finalizador, parte da unidade de inserção de documentos pode interferir com o finalizador quando retirar papel encravado. Levante a unidade de inserção de documentos antes de retirar o papel encravado do finalizador. |
1
Abra a tampa da frente do finalizador.
2
Se a Puncher Unit-BT ou a Puncher Unit-BU estiver instalada, carregue no botão (A1) o máximo possível.
3
Abra a guia (A2).
4
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
5
Feche a guia (A2).
6
Se a Document Insertion Unit-R estiver instalada próximo do finalizador, abra a unidade de inserção de documentos.
7
Verifique se existe papel encravado na tampa superior (A3).
 | Abra a tampa superior (A3). |
 | Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
8
Abra a guia (A4).
9
Verifique se existe papel encravado.
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a guia (A4). |
10
Feche a tampa superior (A3).
Depois de fechar a tampa superior do finalizador, faça pressão sobre o local indicado pelas etiquetas, para garantir que fica bem fechada.
11
Se existir papel encravado na guia A5 (localizada na área oca), puxe-o para fora cuidadosamente na direção da seta.
12
Feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Dentro da tampa da frente

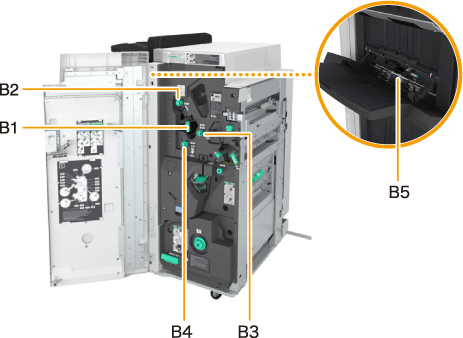

Os locais onde o papel encravou são indicados por números como B1 ou B2, que são apresentados na figura abaixo.
1
Abra a tampa da frente do finalizador.
2
Abra a guia (B1).
3

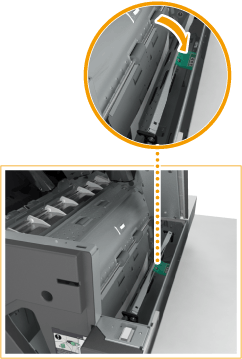

Rode o botão (B2) e verifique se existe papel encravado.
| Rode o botão (B2). |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
4
Feche a guia (B1).
5
Rode os botões (B3, B4) e verifique se existe papel encravado.
| Rode o botão (B3) na direção da seta. Se existir papel encravado, é enviado para a ranhura de saída. |
| Rode o botão (B4) na direção da seta. Se existir papel encravado, é enviado para a ranhura de saída.  |
6
Levante a guia B5 (localizada na abertura da saída de papel inferior) e puxe cuidadosamente o papel encravado na direção da seta.

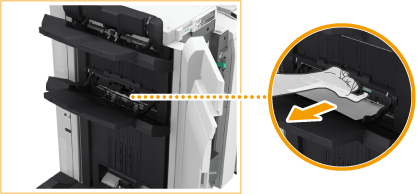

Quando está encravado papel longo
Quando estiver encravado papel longo na área de saída do tabuleiro superior (Tabuleiro A), puxe cuidadosamente o papel encravado ao longo do tabuleiro.
Após remover o papel encravado, poderá ser apresentado um ecrã que solicita que abra a tampa frontal do finalizador ou da unidade de dobragem do papel. É possível fazer desaparecer este ecrã abrindo e fechando a tampa frontal em questão.
7
Feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Unidade de finalização-agrafamento do Booklet Finisher-AG

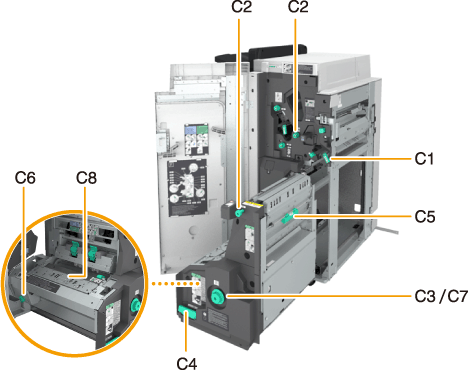

Os locais onde o papel encravou são indicados por números como C1 ou C2, que são apresentados na figura abaixo.
1
Abra a tampa da frente do finalizador.
2
Abra a guia (C1).
3
Rode o botão e verifique se existe papel encravado.
| Rode o botão superior (C2) na direção da seta. Se existir papel encravado, é enviado para a guia (C1). |
| Rode o inferior superior (C2) na direção da seta. Se existir papel encravado, é enviado para a guia (C1).  |
4
Remova o papel encravado da guia C1 puxando-o cuidadosamente na direção da seta.
5
Feche a guia (C1).
6
Carregue no botão (C3), rodando-o na direção da seta, até a luz (
) se apagar.
) se apagar.Este procedimento não é necessário se a luz estiver desligada.
Rodar o botão (C3) envia o papel encravado para a guia de saída do tabuleiro de folhetos.
Se o Booklet Trimmer-G estiver instalado, rode o botão para enviar o papel encravado para a cinta do alimentador do Booklet Trimmer-G.
7
Se existir papel encravado na correia do tabuleiro de folhetos, retire-o.
8
Retire a unidade de finalização-agrafamento (C4).
9
Verifique se existe papel encravado na unidade de finalização-agrafamento.
| Abra a tampa direita do finalizador-agrafador (C5). |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
 | Feche a tampa direita do finalizador-agrafador (C5). |
10

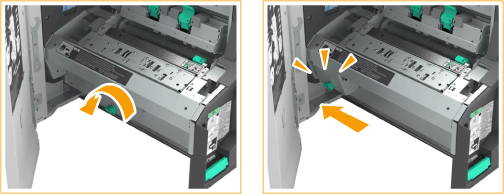

Verifique se a unidade de pressão está na posição correta.
Se a unidade de pressão não estiver na posição correta, rode o botão (C6) para a instalar completamente.
A unidade de pressão destina-se a assegurar uma dobra perfeita no centro do papel de forma a criar um folheto. Se a unidade de pressão não estiver na posição correta, não é possível enviar o papel a finalizar-agrafar para o tabuleiro de folhetos.
11
Verifique se existe papel encravado na área de saída da unidade de finalização-agrafamento.
| Carregue no botão (C7), rodando-o na direção da seta, até a luz (  ) se apagar. |
| Se existir papel encravado na área de saída da unidade de finalização-agrafamento, puxe-o para fora cuidadosamente na direção da seta.  |
12
Abra a guia (C8) e verifique se existe papel encravado.
Se existir papel encravado, abra a guia C8 e puxe o papel cuidadosamente na direção da seta.
13
Feche a guia (C8).
14
Empurre a unidade de finalização-agrafamento e feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
