Papel encravado no lado direito da unidade principal

Verifique a localização do papel encravado no ecrã e siga o procedimento abaixo para retirar o papel.
Quando o deck para papel com várias gavetas não estiver instalado
Quando o deck para papel com várias gavetas estiver instalado

Quando o deck para papel com várias gavetas não estiver instalado

Confirmar antes do manuseamento
Se o deck para papel ou o deck POD opcional estiver instalado, retire-o da máquina.
Feche a tampa que estiver aberta.
1
Retire todo o papel existente no tabuleiro multifunções que não esteja encravado.
Não tente retirar papel encravado à força e avance para o passo seguinte.
Quando está encravado papel longo
Puxe cuidadosamente para fora o papel encravado ao longo do tabuleiro.
2
Verifique se existe papel encravado na tampa superior direita da unidade principal.

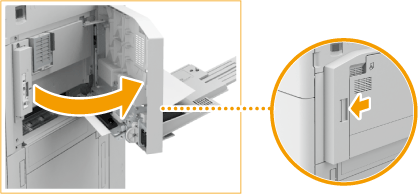

Abra a tampa superior direita da unidade principal.
Se existir papel encravado, primeiro retire-o cuidadosamente da parte exterior da tampa superior direita na direção da seta.
Em seguida, retire cuidadosamente o papel encravado da parte interior na direção da seta.
Se existir papel encravado na unidade principal, puxe-o para fora cuidadosamente na direção da seta.
3
Verifique se existe papel encravado na tampa inferior direita da unidade principal.
Verifique se existe papel encravado na tampa inferior direita da unidade principal.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
4
Feche cuidadosamente a tampa superior direita da unidade principal até encaixar com um clique.
5
Feche cuidadosamente a tampa inferior direita da unidade principal até encaixar com um clique.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.

Quando o deck para papel com várias gavetas estiver instalado

Feche a tampa que estiver aberta.
1

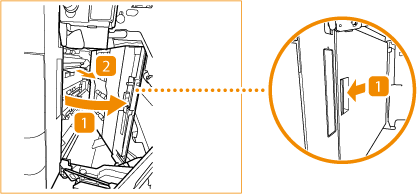

Abra a tampa da frente do deck para papel com várias gavetas.
2
Verifique se existe papel encravado na tampa inferior direita da unidade principal.

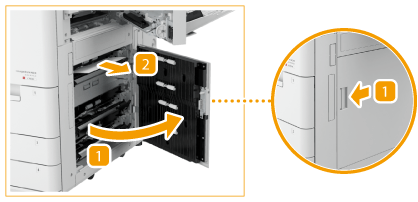

Abra a tampa inferior direita da unidade principal.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
3
Feche cuidadosamente a tampa inferior direita da unidade principal até encaixar com um clique.
4
Feche a tampa da frente do deck para papel com várias gavetas.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
