Ajustar a posição da imagem
Pode ajustar rapidamente a posição da imagem utilizando a folha de guia. Além disso, se a imagem impressa estiver incorretamente alinhada após a impressão ou a cópia, poderá ajustar a posição da imagem confirmando as páginas de teste e especificando os valores de programação de itens de ajuste individuais.
Também pode ajustar a posição da imagem para a folha longa.
Ajustar a posição da imagem utilizando a folha de guia
Ajuste a posição da imagem utilizando a folha de guia. Os ajustes seguintes podem ser efetuados utilizando a folha de guia. Ajustar a posição da imagem utilizando a folha de guia
Correção de desalinhamento da imagem
Correção de distorção (paralelograma)
Correção de distorção (trapézio)
Ajuste do rácio de zoom
Ajuste do alinhamento da extremidade esquerda
Ajuste do alinhamento da extremidade frontal
Ajustar a definição de posição de uma imagem individual utilizando a página de teste
Quando a imagem impressa está inclinada:
Execute o modo Corrigir desalinhamento da imagem. Corrigir Desalinhamento da Imagem
Quando a imagem impressa aparece distorcida, como um paralelograma:
Execute o modo Corrigir distorção (Paralelograma). Corrigir Distorção (Paralelograma)
Quando a imagem impressa aparece distorcida, como um trapézio:
Execute o modo Corrigir distorção (Trapézio). Corrigir distorção (Trapézio)
Quando a imagem impressa aparece ampliada ou reduzida:
Ajuste o rácio de zoom da imagem. Ajustar o rácio de zoom da imagem
Se a imagem impressa estiver desalinhada na vertical ou na horizontal:
Ajuste o alinhamento da extremidade frontal ou da extremidade esquerda. Ajustar o alinhamento da extremidade esquerda da imagem/Ajustar alinhamento da extremidade frontal da imagem
|
|
Antes de proceder a ajustes, limpe o vidro de exposição e a parte de trás do alimentador.
|
|
|
Não pode alterar a posição da imagem em papel que está a ser utilizado em trabalhos de cópia/impressão.
As posições da imagem na frente e no verso do papel podem corresponder umas às outras, se ajustar a posição da imagem pela ordem mostrada abaixo.
Corrigir desalinhamento da imagem → corrigir distorção (paralelograma) → corrigir distorção (trapézio) → ajustar o rácio de zoom → ajustar o alinhamento da extremidade esquerda → ajustar o alinhamento da extremidade frontal.
Para ajustar a posição da imagem em folhas longas, imprima uma página de teste em folha longa. O ajuste pode ser feito de forma mais eficiente do que com a página de teste impressa por <Imprimir página de teste> em <Ajustar posição da imagem>.
|
Página de teste
|
|
|
A página de teste, impressa para corrigir a distorção (paralelograma), também pode ser utilizada para corrigir a distorção (trapézio), para ajustar o rácio de zoom, para ajustar o alinhamento da extremidade esquerda e para ajustar o alinhamento da extremidade frontal. Se ajustar a posição da imagem de acordo com a sequência corrigir desalinhamento da imagem → corrigir distorção (paralelograma) → corrigir distorção (trapézio) → ajustar o rácio de zoom → ajustar o alinhamento da extremidade esquerda → ajustar o alinhamento da extremidade frontal, tem de imprimir uma página de teste quando fizer o ajuste apresentado abaixo.
Antes de começar a corrigir o desalinhamento da imagem.
Antes de começar a corrigir o desalinhamento da imagem
|
Página de teste de formato standard

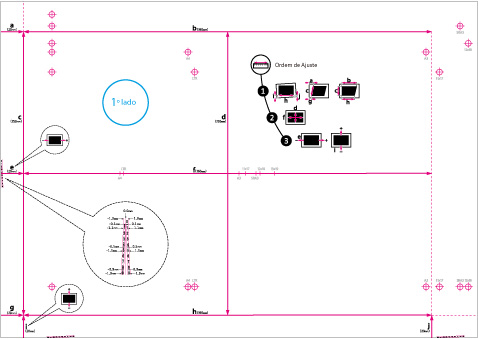

Descreve-se em seguida a página de teste que é utilizada quando se ajusta a posição da imagem. Segue-se a página de teste que é impressa em papel A3.
(O lado com "1st side" impresso é a frente. O lado que não tem nada impresso é o verso.)
Página de teste em folha longa

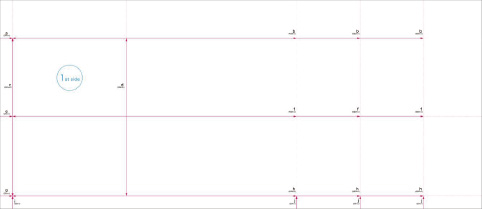

Descreve-se em seguida o página de teste em folha longa utilizada quando se ajusta a posição da imagem de folhas longas. Segue-se a página de teste em folha longa impressa em papel com formato definido pelo utilizador (330,2 x 762 mm). (O lado com "1st side" impresso é a frente. O lado que não tem nada impresso é o verso.)
|
|
|
Antes de proceder a ajustes, imprima a página de teste em folha longa* com as seguintes condições. Se não for impressa corretamente, os ajustes poderão não estar precisos.
Programe o rácio de zoom para 100% (mesmo tamanho).
Utilize o papel a utilizar para imprimir a página de teste em folha longa.
* A página de teste em folha longa encontra-se disponível a partir do site do manual online.
|
|
|
|
"b", "f", "h" e "j" podem ser impressos várias vezes, dependendo do formato do papel impresso. Proceda ao ajuste da posição junto à extremidade inferior do papel.
|
Marcas para os modos Corrigir desalinhamento da imagem, Corrigir distorção (Paralelograma) e Corrigir distorção (Trapézio)
As marcas "i" e "j" são utilizadas para o modo Corrigir desalinhamento da imagem, as marcas "a" e "g" são utilizadas para o modo Corrigir distorção (Paralelograma) e as marcas "b" e "h" são utilizadas para o modo Corrigir distorção (Trapézio).

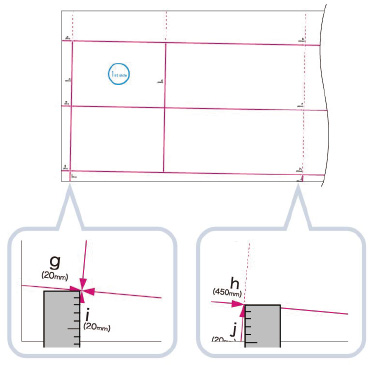

Se a imagem impressa estiver desalinhada, pode ajustar a posição da imagem especificando o modo Corrigir desalinhamento da imagem. A posição da imagem é corrigida depois de medir e introduzir o comprimento das marcas "i" e "j" (para a folha longa: o comprimento da marca "i" e das marcas "j" e "h" mais próximas da extremidade inferior do papel).
|
Formato standard
|
Folha longa
|
|
|

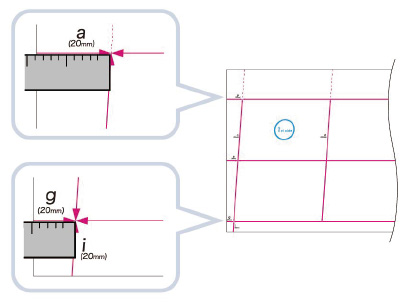

Se a imagem impressa estiver distorcida como um paralelograma, pode ajustar o ângulo da imagem especificando o modo Corrigir distorção (Paralelograma). O ângulo da imagem é corrigido depois de ser calculado e introduzido o comprimento das marcas "a" e "g".
|
Formato standard
|
Folha longa
|
|
|
Se a imagem impressa estiver distorcida como um trapézio, pode ajustar o ângulo da imagem especificando o modo Corrigir distorção (Trapézio). O ângulo da imagem é corrigido depois de medir e introduzir o comprimento das marcas "b" e "h" (para a folha longa: o comprimento da marca "b" e "h" mais próximas da extremidade inferior do papel).
|
Formato standard
|
Folha longa
|
|
|
Marcas relativas para ajustar o rácio de zoom
O rácio de zoom da área de impressão é indicado por "f" e "d" na página de teste. Quando a programação estiver correta, o comprimento de "f" será 360 mm e o comprimento de "d" será 250 mm (para a folha longa: o comprimento de "f" será 450,0 mm, 550,0 mm, 650,0 mm e o comprimento de "d" será 250 mm).
|
Formato standard
|
Folha longa
|
|
|
|
Formato standard
|
|
Se imprimir uma página de teste e utilizar um papel com um formato inferior a 270 mm x 380 mm, não pode medir o comprimento de "f" e de "d", porque não é possível imprimir toda a imagem no papel. Neste caso, calcule a percentagem de ampliação/redução comparando o comprimento medido de "f/2" e "d/2" com os valores pré-programados (f/2: 180 mm, d/2: 125 mm). Utilizando a percentagem calculada, ajuste o rácio de zoom. Ajustar o rácio de zoom da imagem
Um exemplo da página de teste sem uma imagem.
Folha longa
Se imprimir a página de teste em folha longa com papel mais pequeno do que 270 mm x 762 mm, a imagem não será totalmente impressa no papel. Calcule a percentagem de ampliação/redução comparando o comprimento medido de "d/2" com o valor pré-programado (d/2: 125 mm). Se "f" não for completamente impresso, meça o comprimento de "f" mais próximo da extremidade inferior do papel e calcule a percentagem de ampliação/redução, comparando o comprimento medido com os valores pré-programados (f=450 mm, 550 mm, 650 mm). Utilizando a percentagem calculada, ajuste o rácio de zoom. Ajustar o rácio de zoom da imagem
Exemplo da página de teste em folha longa sem uma imagem.
|
Marcas relativas nas extremidades frontal e esquerda
Se a imagem impressa no papel impresso for deslocada para a esquerda e para a direita da posição correta, relativamente à direção de alimentação, pode ajustar a posição calculando o comprimento da marca "i" e introduzindo o valor.

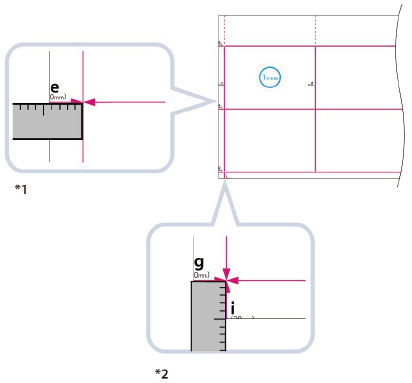

Se a imagem impressa no papel impresso for deslocada da posição correta, relativamente à direção de alimentação, pode ajustar a posição calculando o comprimento da marca 'e' e introduzindo o valor.
|
Formato standard
|
Folha longa
|
|
|
*1 Ajustar o alinhamento da extremidade frontal
*2 Ajustar o alinhamento da extremidade esquerda
