Corrigir Distorção (Paralelograma)
Esta programação permite corrigir o formato da imagem, igualando o comprimento de "a" e "g" com a extremidade do papel, quando a imagem é impressa como um paralelograma.
|
|
|
Também pode proceder ao ajuste utilizando a folha guia. Ajustar a posição da imagem utilizando a folha de guia
|
1
Carregue em <Alterar> para <Ajustar posição da imagem>.
2
Carregue em <Não utilizar scanner>.
3
Carregue em <Especificar detalhes>
<Corr. distorção (paralelogr.)>.
<Corr. distorção (paralelogr.)>.Se quiser introduzir os valores da página de teste que mediu manualmente:
Carregue em <Imprimir página de teste>.
Introduza o número de páginas de teste a criar e carregue em <Seguinte>.
|
|
|
Se a posição da imagem variar bastante, a precisão da correção pode ser melhorada imprimindo várias páginas de teste e aplicando uma média do comprimento medido.
|
Selecione uma origem de papel que contenha um formato de papel personalizado e carregue em <Inic. impressão>.
A página de teste é impressa.
Meça o comprimento das marcas "g" e "a" na página de teste.
A marca "g" é impressa na extremidade frontal da esquerda e a marca "a" é impressa na extremidade frontal da direita, na direção de alimentação.
|
Formato standard
|
Folha longa
|
|
|
Exemplo: "g" = 20,5 mm e "a" = 21,0 mm

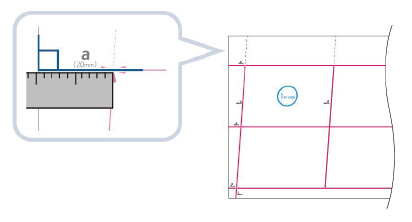

Meça corretamente o comprimento das marcas "g" e "a", como se mostra abaixo.
|
Formato standard
|
Folha longa
|
|
|
Volte ao ecrã <Correct Distortion (Parallelogram)> e introduza o comprimento medido das marcas <g> e <a> para a frente e o verso.
Utilizando os dois valores numéricos indicados a seguir e "c = 250,0", um dispositivo ajusta o comprimento para corrigir a distorção na área de impressão.
|
<g>:
|
Introduza o comprimento medido da marca "g" na página de teste.
|
|
<a>:
|
Introduza o comprimento medido da marca "a" na página de teste.
|
Seguindo o exemplo, introduza 20,5 para <g> e 21,0 para <a>.
A diferença entre "g" e "a" (0,5 mm) é corrigida.
Carregue em <OK>.
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
Se corrigir a posição utilizando qualquer imagem impressa:

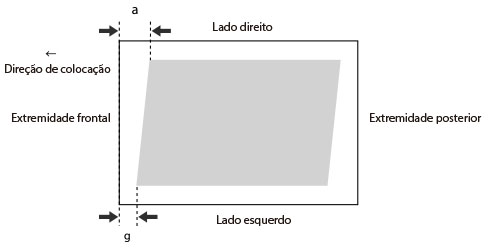

Verifique a posição da imagem no papel impresso.
Exemplo: "c" = 250,0 mm, "g" = 20,5 mm e "a" = 21,0 mm
Meça o seguinte comprimento no papel impresso e introduza o comprimento medido.
Utilizando os três valores numéricos indicados a seguir, um dispositivo ajusta o comprimento para corrigir a distorção na área de impressão.
|
<c>:
|
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade frontal direita da área de impressão.
|
|
<g>:
|
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade frontal do papel impresso.
|
|
<a>:
|
Introduza o comprimento medido da extremidade frontal da direita da área de impressão, na extremidade frontal do papel impresso.
|
Seguindo o exemplo, introduza 250,0 para <c>, 20,5 para <g> e 21,0 para <a>.
A diferença entre "g" e "a" (0,5 mm) é corrigida.
Carregue em <OK>.
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
4
Carregue em <OK> <OK>.
<OK>.|
|
|
Para repor o valor acumulado, carregue em <Repor progs iniciais>.
|
