卡紙發生於三層大容量紙匣-E

檢查畫面上的卡紙位置，並依照下列程序移除紙張。
清除前蓋板內的卡紙
清除紙台的卡紙
在多用途紙盤-D安裝到三層大容量紙匣-E時清除卡紙

清除前蓋板內的卡紙

卡紙位置以 A1 等數字表示，如下圖所示。
1
打開多層紙匣的前蓋板。
2
從出紙盤中取出紙張。
如果在開啟或關閉前蓋板時沒有從出紙盤中取出紙張，出紙盤的紙張已滿通知將無法正常運作。
3
檢查紙張是否卡在垂直路徑上導板 (B1)。
打開 B1 拉桿。
如果發生卡紙，請朝箭頭方向輕輕拉出。
檢查紙張是否卡在底部垂直部分之頂部的彎曲部分。
4
檢查紙張是否卡在中間卡紙導板 (B2)。
打開 B2 拉桿。
如果發生卡紙，請朝箭頭方向輕輕拉出。
關上 B2 拉桿。
關上 B1 拉桿。
5
檢查紙張是否卡在 R 路徑卡紙導板 (B3)。
打開 B3 拉桿。
如果發生卡紙，請朝箭頭方向輕輕拉出。
關上 B3 拉桿。
6
檢查紙張是否卡在下方卡紙導板 (B2)。
打開 C1 拉桿。
如果發生卡紙，請朝箭頭方向輕輕拉出。
轉動旋鈕 (A4)。
如果發生卡紙，請朝箭頭方向輕輕拉出。
關上 C1 拉桿。
7
關上多層紙匣的前蓋板。
繼續遵循畫面上的指示執行中斷操作或繼續清除卡紙。

清除紙台的卡紙

1
檢查紙張是否卡在紙台。
對於畫面指示的紙台按下開啟按鈕，以開啟紙台。
如果沒有先清除前蓋板內的卡紙，即使按下開啟按鈕，也可能無法開啟紙台。
如果本機處於睡眠模式，您可能無法開啟紙台。在此情況下，請先取消睡眠模式，然後再開啟紙台。
如果發生卡紙，請朝箭頭方向輕輕拉出。
輕輕關上大容量紙匣，直到卡入定位。
關上紙台時，請小心不要夾到手指，否則可能造成受傷。
開啟/關閉紙台時，請勿強力撞擊紙台，否則可能會導致故障、本機損壞或影像錯位。
確保在關閉紙台時將紙張正確裝入堆疊區域。如果紙張裝入不正確或紙張留在堆疊區域，請重新正確裝入紙張。否則可能會導致紙張折疊或發生卡紙。
繼續遵循畫面上的指示執行中斷操作或繼續清除卡紙。

在多用途紙盤-D安裝到三層大容量紙匣-E時清除卡紙

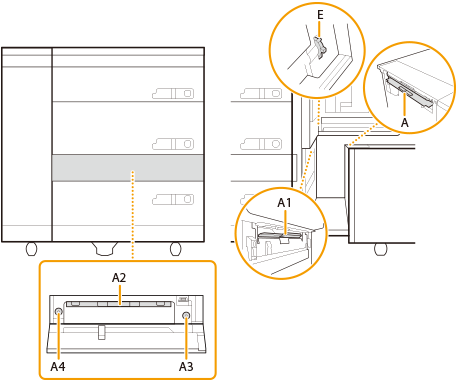

卡紙位置以 A2 或 A3 等數字表示，如下圖所示。
1
清除多用途紙盤-D中的卡紙。
請參閱主機右側卡紙以清除「多用途紙盤-D」端的卡紙。
順時針轉動「三層大容量紙匣-E」端的旋鈕大約十次。
如果發生卡紙，請朝箭頭方向輕輕拉出。
輕輕關上「多用途紙盤-D」，直到卡入定位。
2
檢查主機端的「三層大容量紙匣-E」前蓋板是否發生卡紙。
打開前蓋板。
從出紙盤中取出紙張。
如果在開啟或關閉前蓋板時沒有從出紙盤中取出紙張，出紙盤的紙張已滿通知將無法正常運作。
打開下方卡紙導板 (C1)。
如果發生卡紙，請朝箭頭方向輕輕拉出。
逆時針轉動輸出插槽旋鈕 (C2) 大約十次。
如果發生卡紙，請朝箭頭方向輕輕拉出。
關上下方卡紙導板 (C1)。
關閉前蓋板。
3
檢查紙張是否卡在主機端「三層大容量紙匣-E」的直通路徑組件中。
開啟直通路徑蓋板。
開啟直通路徑卡紙導板 (A2)。
逆時針轉動直通路徑入口旋鈕 (A3) 三到十次。
如果發生卡紙，請朝箭頭方向輕輕拉出。
逆時針轉動直通路徑輸出插槽旋鈕 (A4)，直到它變淡。
如果發生卡紙，請朝箭頭方向輕輕拉出。
關閉直通路徑卡紙導板 (A2)。
關閉直通路徑蓋板。
繼續遵循畫面上的指示執行中斷操作或繼續清除卡紙。
