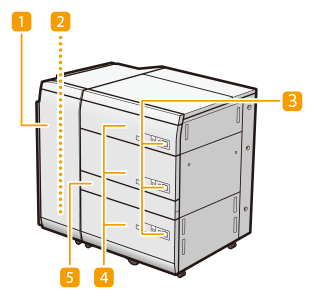

Depósito de Papel Multibandeja E
Si se ha conectado el "Depósito de Papel Multibandeja E", puede proporcionar tres orígenes de papel adicionales. Hasta 1500 hojas de papel (Bond de 21 lb (80 g/m²)) pueden cargarse en los depósitos superior y medio, y hasta 2000 hojas de papel (Bond de 21 lb (80 g/m²)) pueden cargarse en el depósito inferior de "Depósito de Papel Multibandeja E." También se puede conectar el "Bandeja de Alimentación D" a la máquina.
Tapa frontal (paso intermedio)
Ábrala cuando se produzca un atasco de papel. Atascos de papel en el Depósito de Papel Multibandeja E (opcional)
Bandeja de salida
El papel sale a la bandeja de salida si la máquina detecta la alimentación de varias hojas.
Botón Abrir
Púlselo para abrir el depósito de papel, por ejemplo al cargar papel.
Depósito de papel
Cargue papel. Cargar papel en el Depósito de Papel Multibandeja E
Tapa de la ruta de acceso
Abra esta tapa para retirar el atasco de papel. Atascos de papel en el Depósito de Papel Multibandeja E (opcional)
* Esta tapa no se abre si no se ha conectado el "Paper Deck Path Kit-B" opcional.
|
Asegúrese de conectar a tierra el "Depósito de Papel Multibandeja E" antes de conectar su enchufe a la fuente de alimentación. Asimismo, asegúrese de retirar el enchufe de la fuente de alimentación antes de desconectar la conexión a tierra. No coloque objetos pesados sobre el "Depósito de Papel Multibandeja E." Eso puede provocar daños. Cuando manipule el papel, tenga cuidado de no cortarse las manos con los bordes del mismo. |
 |
Si el equipo está en modo de reposo, es posible que no pueda abrir el depósito de papel. En tal caso, reactive el equipo y luego pulse el botón de abrir del "Depósito de Papel Multibandeja E". Si se utiliza papel fino estucado para la impresión, es posible que se arrugue en función de los últimos trabajos de impresión. En ese caso, mantenga el depósito de papel abierto durante unos 10 minutos para bajar la temperatura del mismo y, a continuación, comience a imprimir de nuevo. |
 |
Para obtener información sobre el gramaje básico y el tamaño de papel que se pueden usar, consulte los elementos de la "Depósito de Papel Multibandeja E" en "Papel disponible". |
Cargar papel en el Depósito de Papel Multibandeja E
|
El elevador del interior de los depósitos de papel sube y baja automáticamente. Al cargar el papel, tenga cuidado de no pillarse los dedos, ya que podría provocarle alguna lesión. |
|
Si se agota el papel y se detiene la impresión mientras está imprimiendo con la configuración de grapas, no retire las hojas impresas a la espera de ser grapadas. (La impresión y la colocación de grapas se reanudarán cuando retire el atasco de papel.) Si tiene que levantar el elevador (por ejemplo, si se le cae algún objeto en el depósito de papel), no lo levante más de 2" (50 mm) ni en diagonal, ya que podría averiarse o dañar el equipo. No levante el elevador dentro de los depósitos de papel mientras la alimentación principal esté activada, ya que esto puede provocar una avería o daños en la máquina. Si necesita levantar el elevador, por ejemplo, si se le caen objetos, desconecte la alimentación principal de los depósitos de papel abiertos. Para obtener instrucciones sobre cómo apagar la máquina, consulte Encender el equipo.  |
|
Puede cargar papel de tamaño personalizado si ambas caras del papel tienen una longitud de entre 7 1/8" (182 mm) y 19 1/4" (487,7 mm), y una anchura de entre 5 1/2" (139,7 mm) y 13" (330,2 mm). No puede cargar papel de tamaño personalizado si uno de los lados es más pequeño o más grande que los tamaños de papel que se pueden cargar. Si durante la impresión aparece un mensaje pidiéndole que cargue papel, las impresiones restantes se realizarán automáticamente después de cargar el papel correcto. Si selecciona un origen de papel diferente, las impresiones restantes se realizarán después de pulsar <Aceptar>. Para cancelar la impresión, pulse <Cancelar>. Al cambiar el papel a cargar en el "Depósito de Papel Multibandeja E" de papel normal a papel estucado, puede que tenga que esperar un momento porque es necesario controlar la temperatura del aire caliente que ventila el papel. Compruebe la Guía de manipulación de soportes especiales y realice los ajustes adecuados para el papel que se va a cargar en el "Depósito de Papel Multibandeja E." |
1
Abra el depósito de papel.
1 | Pulse el botón de abrir. |
2 | Abra el depósito de papel. El elevador interior desciende automáticamente a la posición de carga de papel.  |
El depósito puede tardar unos momentos en abrirse, aún después de pulsar el botón de abrir.
2
Prepare el papel para cargar.

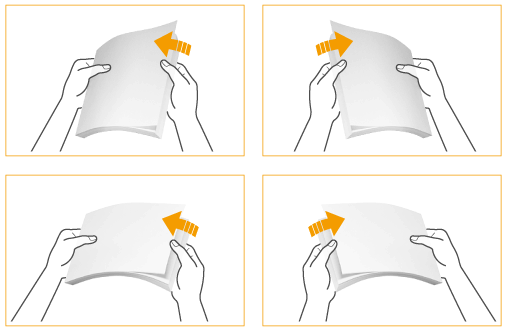

Ventile las hojas varias veces y alinee los bordes para que sea más fácil colocarlas en el alimentador.
Para obtener impresiones de alta calidad, utilice el papel recomendado por Canon.
Antes de cargar el papel, ventile las hojas varias veces y alinee los bordes para que sea más fácil colocarlas en el alimentador.
3
Cargue el papel.
Cargue la pila de papel hasta tocar la pared izquierda del depósito de papel.
Si carga una pila gruesa de papel de una sola vez, es posible que se produzcan problemas de impresión dado que el papel puede dañarse o arrugarse. Cargue el papel en pilas con un grosor no superior a 3/4" (20 mm).
Si carga papel con un logotipo, fíjese en la orientación al cargarlo. Carga de papel preimpreso en Depósito de Papel Multibandeja E
Al cargar papel separador, cárguelo en el orden normal con los separadores hacia el lado contrario del sentido de la alimentación.
4
Cierre el depósito de papel.
El elevador interior asciende automáticamente, y prepara el depósito de papel para la impresión.
|
Al cerrar el depósito de papel, tenga cuidado de no pillarse los dedos, ya que podría provocarle alguna lesión. |
|
En las siguientes situaciones, ajuste las placas de cambio de tamaño para que coincidan con el tamaño de papel que se está cargando. Cambiar el tamaño de papel para el Depósito de Papel Multibandeja E Cuando cargue papel en el depósito de papel por primera vez. Cuando cargue papel y los bordes de la pila de papel se doblen en el depósito de papel o haya huecos entre el borde del papel y las placas de cambio de tamaño, se debe a que el tamaño del papel que se está cargando no coincide con el tamaño del papel de las placas de cambio de tamaño. Al cargar papel en el depósito de papel, tenga cuidado de no dar un golpe fuerte al retenedor de la parte trasera, ya que podría provocar una avería o dañar el equipo.  Al cargar papel en el depósito de papel, tenga cuidado de no dar un golpe fuerte al rodillo de alimentación, ya que podría provocar una avería o dañar el equipo.  Al abrir/cerrar el depósito de papel, tenga cuidado de no dar un golpe fuerte a este, ya que podría provocar una avería, dañar el equipo o desalinear la imagen.  No cargue papel incompatible en el "Depósito de Papel Multibandeja E". De hacerlo, podría causar que se atasque el papel. Papel disponible Si el papel está ondulado, debe enderezarse antes de cargarlo en el depósito de papel. No coloque nunca papel ni ningún otro artículo en la parte vacía del depósito de papel junto a la pila de papel, ya que el resultado podría ser una avería o daños en el equipo. Hay un ventilador de papel colocado dentro del "Depósito de Papel Multibandeja E". No inserte clips ni ningún otro objeto extraño en el puerto del ventilador. No podrá realizar copias ni imprimir si carga papel que supere la marca de límite de carga (  ), o si el casete de papel no está completamente introducido en el depósito.Asegúrese de que la altura de la pila de papel no supere la marca de límite de carga ( ).Compruebe siempre que el depósito de papel está bien colocado. Si la primera hoja impresa no sale de la bandeja de salida sin problemas, le recomendamos que coloque previamente una hoja en blanco del mismo o mayor tamaño que el papel de salida en la bandeja de salida. |
|
Al cargar papel en el depósito, asegúrese de que el tamaño configurado es el mismo que el del papel que se está cargando. Cargue el papel bajo los rodillos del retenedor de la parte trasera.  Al cargar papel, compruebe que la altura de la pila de papel no supera los 3/4" (20 mm). Si la altura del papel es superior a 3/4" (20 mm), es posible que los bordes del papel se ondulen o se arruguen, lo que daría lugar a una mala calidad de impresión. Si las hubiera, siga las instrucciones incluidas en el paquete de papel sobre el lado de carga del papel. Al cargar papel en el depósito, se imprimirá en la cara que queda hacia arriba. Si se producen problemas al imprimir, intente dar la vuelta a la pila de papel y vuelva a cargarla. No obstante, no se puede dar la vuelta al papel con relieve, papel tratado en una cara y papel impreso de forma diferente en el anverso y el reverso. Sustituya dicho papel por otro nuevo. Para obtener más información sobre la dirección de impresión del papel preimpreso (papel que tiene logotipos o patrones ya impresos), consulte Carga de papel preimpreso. Vuelva a envolver el papel restante en su embalaje original y guárdelo en un lugar seco y protegido de la luz directa del sol. Si se agota el papel y se detiene la impresión, cargue una nueva pila de papel. La impresión se reiniciará una vez que esté colocada la pila nueva.  Si los rodillos del alimentador están bajados, cierre el depósito de papel una vez y vuelva a pulsar el botón de apertura para abrirlo.   Al abrir el depósito de papel, asegúrese de que ha cargado el papel correctamente en la zona de apilamiento. Si el papel no se carga correctamente o se queda en la zona de apilamiento, vuelva a cargarlo de forma adecuada. Si no, el papel podría doblarse o producirse atascos de papel. Compruebe la Guía de manipulación de soportes especiales y realice los ajustes adecuados. |
Cambiar el tamaño de papel para el Depósito de Papel Multibandeja E
1
Pulse
<Preferencias> <Opciones de papel> <Opciones de papel> y registre el tamaño de papel deseado.
<Preferencias> <Opciones de papel> <Opciones de papel> y registre el tamaño de papel deseado.Al cargar papel de tamaño estándar, se detecta automáticamente.
Si desea cargar papel de tamaño libre, consulte Especificar el tamaño y tipo de papel en el depósito/casete de papel y registre el tamaño de papel.
2
Abra el depósito de papel.
1 | Pulse el botón de abrir. |
2 | Abra el depósito de papel. El elevador interior desciende automáticamente a la posición de carga de papel. |
El depósito puede tardar unos momentos en abrirse, aún después de pulsar el botón de abrir.
3

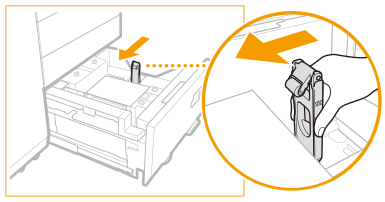

Deslice el retenedor de la parte trasera para que no atrape el papel para colocar.
El retenedor de la parte trasera se desliza sujetándolo como se ve en el diagrama.
4
Retire todo el papel cargado.
5

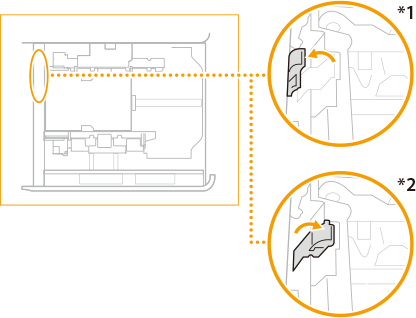

Afloje las pestañas de bloqueo (4 lugares) en la placa de cambio de tamaño.
6
Presione la palanca como se muestra más abajo y, sin soltarla, deslice la placa de cambio de tamaño externa y la placa de cambio de tamaño interna hasta que el papel colocado no quede atrapado,.
7
Cargue el papel deseado hasta unos 3/8" (10 mm) de altura.
Para cargar papel de un tamaño mayor que bond de 40 lb (150 g/m2), primero cierre el depósito de papel para levantar el elevador interno, abra el depósito y luego cargue el papel. Si intenta cargar papel de un tamaño mayor que bond de 40 lb (150 g/m2) cuando el elevador interno está en su posición más baja, el papel puede no cargarse bien y se producen atascos de papel.
Coloque el papel a ras hasta tocar la pared izquierda del depósito de papel.
Si carga papel con un logotipo, fíjese en la orientación al cargarlo. Carga de papel preimpreso en Depósito de Papel Multibandeja E
Al cargar papel separador, cárguelo en el orden normal con los separadores hacia el lado contrario del sentido de la alimentación.
8
Deslice la placa de cambio de tamaño externa y la placa de cambio de tamaño interna para alinearlas con el tamaño de papel deseado.
9
Apriete las pestañas de bloqueo (4 lugares) en la placa de cambio de tamaño.
10

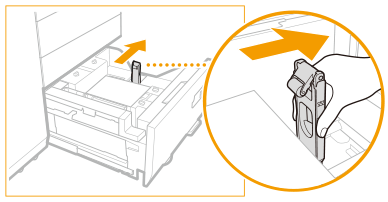

Deslice el retenedor de la parte trasera para alinearlo con el tamaño de papel deseado, como se muestra a continuación.

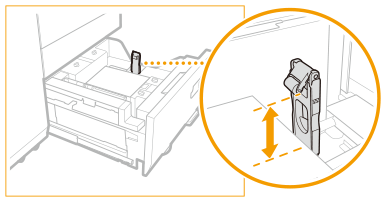

Si el retenedor de la parte trasera se separa del papel cargado, deslícelo para alinearlo con el tamaño de papel deseado.
11
Cargue todo el papel restante en el depósito.
Cargue la pila de papel hasta tocar la pared izquierda del depósito de papel.
12
Vuelva a insertar con cuidado el depósito de papel en el equipo hasta que se oiga un clic y quede en posición cerrada.
El elevador interior asciende automáticamente, y prepara el depósito de papel para la impresión.
13
Cambie el tamaño del papel en la hoja de soporte e insértelo en la placa de soporte.
1 | Extraiga la hoja de soporte de la placa de soporte. |
2 | Pegue una etiqueta del mismo tamaño que el nuevo tamaño de papel de la hoja de soporte. |
3 | Inserte la hoja de soporte en la placa de soporte.  |
|
Al cargar papel en el depósito de papel, tenga cuidado de no dar un golpe fuerte al retenedor de la parte trasera, ya que podría provocar una avería o dañar el equipo. Al cargar papel en el depósito de papel, tenga cuidado de no dar un golpe fuerte al rodillo de alimentación, ya que podría provocar una avería o dañar el equipo. Al abrir/cerrar el depósito de papel, tenga cuidado de no dar un golpe fuerte a este, ya que podría provocar una avería, dañar el equipo o desalinear la imagen. Ajuste correctamente la placa de cambio de tamaño exterior, la placa de cambio de tamaño interior y el retenedor de la parte trasera para evitar atascos de papel, impresiones sucias o que el interior del equipo se ensucie. No cargue papel incompatible en el "Depósito de Papel Multibandeja E". De hacerlo, podría causar que se atasque el papel. Papel disponible Si el papel está ondulado, debe enderezarse antes de cargarlo en el depósito de papel. No coloque nunca papel ni ningún otro artículo en la parte vacía del depósito de papel junto a la pila de papel, ya que el resultado podría ser una avería o daños en el equipo. Hay un ventilador de papel colocado dentro del "Depósito de Papel Multibandeja E". No inserte clips ni ningún otro objeto extraño en el puerto del ventilador. No podrá realizar copias ni imprimir si carga papel que supere la marca de límite de carga ( ), o si el casete de papel no está completamente introducido en el depósito. Asegúrese de que la altura de la pila de papel no supere la marca de límite de carga ( ).Compruebe siempre que el depósito de papel está bien colocado. No coloque nunca papel ni ningún otro artículo en la parte vacía del depósito, ya que el resultado podría ser un atasco de papel o daños en el equipo. Si la primera hoja impresa no sale de la bandeja de salida sin problemas, le recomendamos que coloque previamente una hoja en blanco del mismo o mayor tamaño que el papel de salida en la bandeja de salida. |
|
Si las hubiera, siga las instrucciones incluidas en el paquete de papel sobre el lado de carga. Cuando se carga papel en el "Depósito de Papel Multibandeja E", se imprime en la cara que queda hacia arriba. Si se producen problemas, como mala calidad de impresión o atascos de papel, intente dar la vuelta a la pila de papel y volver a cargarla. No obstante, no se puede dar la vuelta del papel con relieve, el papel tratado en una cara ni el papel ya impreso. Cambia a otro papel. Al cargar papel, compruebe que la altura de la pila de papel no supera los 3/4" (20 mm). Si la altura del papel es superior a 3/4" (20 mm), es posible que los bordes del papel se ondulen o se arruguen, lo que daría lugar a una mala calidad de impresión. Si los rodillos del alimentador están bajados, cierre el depósito de papel una vez y vuelva a pulsar el botón de apertura para abrirlo. \ Cuando utilice papel de portada de 130 lb (351 g/m2) o superior, incline la palanca de cambio de presión hacia el lado de 351-400 g/m2. Cuando utilice papel de portada de 129 lb (350 g/m2) o menos, asegúrese de volver a colocar la palanca de cambio de presión en su posición original (lado de 52-350 g/m2). Si utiliza el papel sin colocar la palanca de cambio de presión en su posición original, pueden quedar marcas de rodillo.  *1 Lado de 351-400 g/m2 *2 Lado de 52-350 g/m2 |
Carga de sobres en el Depósito de Papel Multibandeja E
|
Se necesita el "Alimentador de Sobres G" opcional para cargar sobres en el "Depósito de Papel Multibandeja E". Equipos opcionales Para obtener información sobre el sobre que se puede cargar en el "Depósito de Papel Multibandeja E," consulte Papel disponible. |
Tipo de sobre disponible y límite de carga
El límite de carga varía en función del tipo de sobre.
Tipo de sobre | Depósito superior e intermedio Límite de carga (altura) | Marca de límite de carga  | Depósitos inferiores Límite de carga (altura) | Marca de límite de carga  |
Nagagata 3 | 2" (50 mm) |  | 4" (100 mm) | |
Yougatanaga 3 | ||||
Kakugata 2*1*2 | ||||
9" x 12"*2 | ||||
6" x 9" | ||||
N.º 10 (COM10) | ||||
DL | ||||
ISO-C5 | ||||
Monarch | 2 3/4" (70 mm) |  | ||
10" x 13"*2 | 1 3/4" (45 mm) | - | 1 3/4" (45 mm) | - |
*1 Si utiliza un sobre con costura lateral (exterior o interior), asegúrese de que la altura de la pila de sobres no supere las 1 1/4" (30 mm). Además, cuando cargue sobres con costura lateral en los depósitos inferiores, asegúrese de que la altura de la pila de sobres no supere las 2" (50 mm). El límite de carga no está indicado.
*2 Se necesita al bandeja de soporte del "Alimentador de Sobres H" para cargar el sobre.
|
Asegúrese de que la altura de la pila de sobres no supere la marca de límite de carga. |
1
Prepare la carga de sobres. Antes de cargar los sobres
2
Instale el "Alimentador de Sobres H" en el casete.
Para obtener información sobre cómo instalarlo, consulte el manual del "Alimentador de Sobres H".
3
Ajuste la posición de la guía del papel.
4
Cargue los sobres.
Dirección de alimentación de sobres
Cuando cargue sobres en el "Depósito de Papel Multibandeja E," la dirección de alimentación adecuada difiere en función del tipo de sobre y de si la solapa del sobre está plegada o desplegada.
Si utiliza Nagagata 3, Kakugata 2, 9" x 12" o 10" x 13":
*1 Dirección de alimentación
*2 Cara de impresión hacia arriba
Si utiliza N.ª 10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3 o 6" x 9":
*1 Dirección de alimentación
*2 Cara de impresión hacia arriba
Si los sobres no se pueden alimentar con normalidad, si se produce un atasco de papel o si los sobres se arrugan, introduzca las solapas dentro de los sobres o gire los sobres y cárguelos.
 |
Rotación de 180 grados
Nagagata 3, Kakugata 2 | N.º 10 (COM10), ISO-C5, DL, Monarch | |||
 |  |
Rotación de 90 grados
Si se la solapa o se produce un atasco de papel con el tamaño personalizado de 5 1/2" x 7 1/8" a 13" x 19 1/4" (139,7 x 182 mm a 330,2 x 487,7 mm) | ||
 |
Al imprimir, compruebe que la orientación del papel cargado coincida con la mostrada en la pantalla de opciones de impresión del controlador de la impresora. Para más información, consulte la ayuda en línea.
Si copia en los sobres, gire el original antes de colocarlo.
Si gira ISO-C5 90 grados, establezca 9" x 6 3/8" (229 x 162 mm) como tamaño personalizado antes de realizar una impresión.
|
Cuando cargue sobres en el "Depósito de Papel Multibandeja E," el lado que queda hacia arriba es el que está impreso. Presione el sobre cargado con la mano hasta que la superficie de este esté nivelada con la ranura de alimentación. |
Carga de papel preimpreso en Depósito de Papel Multibandeja E
Cuando utilice papel preimpreso con logotipos, preste atención a la orientación del papel al cargarlo. Cargue el papel correctamente de forma que la impresión se realice en el mismo lado que el logotipo.
|
Al realizar una copia, preste atención a la orientación del original que hay que colocar. Colocación de originales |
|
Configure primero <Priorizar orientación de imagen> y <Priorizar velocidad para copiar del alimentador> como <No>. |
Cargar papel con logotipos en orientación vertical
Cargue el papel con la cara del logotipo hacia arriba, tal y como se muestra en la siguiente figura, y conforme al tamaño de papel.
LTR/A4/B5 | 11" x 17"/LGL/A3/B4 | |
 |  |
Cargar papel con logotipos en orientación horizontal
Cargue el papel con la cara del logotipo hacia arriba, tal y como se muestra en la siguiente figura, y conforme al tamaño de papel.
LTR/A4/B5 | 11" x 17"/LGL/A3/B4 | |
 |  |
