二次転写電圧を変更する

標準紙に出力した場合と比較して、画像が薄くなったり、乱れたりした場合には、登録したユーザー設定用紙の二次転写電圧（トナー像を用紙に転写する際の電圧）を変更します。


＜二次転写電圧の調整＞を調整すると、＜画像位置調整＞の設定に影響を与える可能性があります。必要に応じて＜画像位置調整＞を再調整してください。

二次転写電圧を自動調整する（オプション）

「センシングユニット・B」装着時に二次転写電圧の調整を自動で行うことができます。

＜二次転写電圧の調整＞の＜変更＞を押す

＜自動調整＞を押す

＜プリントするチャートの種類＞と＜プリント面＞を選択して、＜次へ＞を押す

プリントするチャートの種類

微調整を行うときは＜微調＞を、大幅に調整が必要なときは＜粗調＞を選択します。

プリント面

二次転写電圧を調整する面を選択します。

ユーザー設定用紙をセットしている給紙箇所を選択して、＜調整開始＞を押す

調整結果が表示されます。

チャートが出力されます。

手動で二次転写電圧を調整する場合、まずチャートの用紙をプリントします。

＜二次転写電圧の調整＞の＜変更＞を押す

＜手動調整＞を押す

＜チャートプリント設定＞を押す

チャートの設定をして、＜次へ＞を押す

＜プリントするチャートの種類＞

微調整を行うときは＜微調＞を、大幅に調整が必要なときは＜粗調＞を選択します。

＜微調＞を選択した場合は、調整値が±1刻みのチャートが出力されます。

＜粗調＞を選択した場合は、調整値が本機の状態に応じた刻み幅のチャートが出力されます。

＜プリント面＞

二次転写電圧を調整する面を選択します。

	以下の場合は＜オモテ面のみ＞を選択します。ユーザー設定用紙の＜両面2面目＞を＜ON＞に設定している場合
	＜両面＞を選択した場合、チャートに使用できる用紙は、両面プリント時に使用可能な用紙についてを参照してください。

ユーザー設定用紙をセットしている給紙箇所を選択

＜OK＞を押す

＜チャートプリント＞を押す

チャートが出力されます。

出力したチャートを使用して二次転写電圧を調整します。

チャートの中から最適なパッチを目視で判断し、二次転写電圧を手動で調整します。

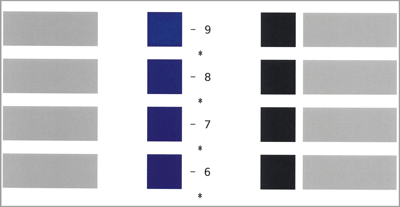

出力したチャートから最適なパッチを確認する

現在の設定値はチャートの数字がマゼンタで印字されます。

マイナスの数字からプラスの数字へと昇順に確認していき、パッチ内の濃度が均一と思える箇所（サンプルでは-8）と、その数字から2つプラスのパッチ（サンプルでは、-7と-6）を比較し、最適と思える数字を選択します。

チャートの数字付近にアスタリスク（*）が1つ印字してある面がオモテになります。

選択した数字の中で差異がみられない場合は、3つの中から真ん中（サンプルでは-7）を選択してください。

＜二次転写電圧の調整＞画面で、チャートで確認した数値を入力する

＜オモテ面＞または＜ウラ面＞を選択し、＜-＞、＜+＞で数値を入力します。

以下の場合は＜ウラ面＞の値を調整してください。

ユーザー設定用紙の＜両面2面目＞を＜ON＞に設定している場合

＜OK＞を押す

	現在の値よりも＜-＞へ調整した方がよい場合	現在の値よりも＜+＞へ調整した方がよい場合
用紙の坪量	低い（用紙が薄い）	高い（用紙が厚い）
画像不良	高濃度部の濃度は正常だが、低濃度に小さな白点がでる。高濃度部に小さな白点が出る。高濃度部のトナーのり量が少なくなり、かつ小さな濃い斑点がでる。低濃度部に濃い斑点がでる。高濃度画像部に、搬送方向に沿ってすじ状の濃度ムラがでる。	高濃度部の濃度が不足している。高濃度部の画像で不均一な濃度ムラがある。高濃度部の画像の輪郭がぼやける。
