Papier disponible
Les types de papier qui peuvent être utilisés avec cet appareil figurent dans le tableau suivant.
Pour les papiers compatibles avec les équipements en option installés, consultez les caractéristiques techniques des équipements respectifs.
Vérifiez également les précautions relatives à l'utilisation des papiers.
|
Pour des impressions de haute qualité, utilisez le papier recommandé pour cet appareil. L'utilisation d'autres types de papier peut être à l'origine de problèmes tels que des bourrages de papier. Si vous utilisez un type de papier non recommandé pour cet appareil, contactez votre revendeur ou votre représentant de service. Vous pouvez utiliser divers types de papier pour cette machine, toutefois, il est possible que vous ne puissiez pas obtenir une qualité d'image et une alimentation en papier suffisantes en fonction des caractéristiques du papier (rigidité, épaisseur, perméabilité à l'air, souplesse, absorptivité de l'humidité, etc.). Pour l'épaisseur du papier, veuillez utiliser du papier ordinaire dont l'épaisseur est de 430 micromètres ou moins à titre de référence. Si vous souhaitez utiliser du papier synthétique (polypropylène) et du papier synthétique (polyester), contactez votre revendeur ou votre représentant de service. |
Formats de papier compatibles
Formats de papier | Source papier (standard) | Source papier (en option) |
Magasin à papier de l'unité principale | Magasin Papier de POD-E | Unité d'insertion de Document-R |
A4 | | | |
A4R | | | |
A3 | | | |
B4 | | | |
B5 | | | |
B5R | | | |
305 x 457 mm | | | |
320 x 450 mm (SRA3) | | | |
330 x 483 mm | | | |
16K | | | |
16KR | | | |
8K | | | |
LTR | | | |
LTRR | | | |
LGL | | | |
11 x 17 | | | |
EXEC | | | |
Format personnalisé (182 mm x 182 mm à 330,2 mm x 487,7 mm) | | | |

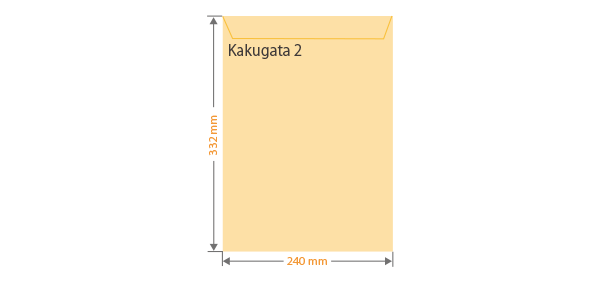

Kakugata 2 | | | - |
|

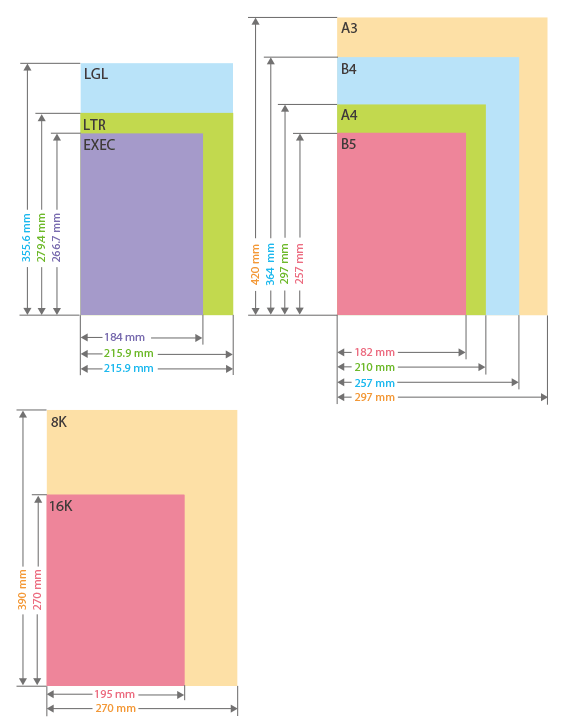

Formats de papier pris en charge par l'appareilLe tableau suivant comprend la plupart des formats de papier et d'enveloppe pouvant être utilisés avec l'appareil. Les autres formats de papier suivants sont également pris en charge. 305 mm x 457 mm 320 mm x 450 mm (SRA3) 330 mm x 483 mm 11" x 17" (279,4 mm x 431,8 mm) Côté "vertical" et côté "horizontal" du papierDans le guide de l'utilisateur, quelle que soit l'orientation du papier, le côté du papier perpendiculaire ( ) à l'avant de l'appareil est désigné côté "vertical", et le côté parallèle ( ) à l'avant de l'appareil est désigné côté "horizontal". Dans le guide de l'utilisateur, le chargement du papier avec le côté le plus long perpendiculaire à l'avant de l'appareil est désigné chargement en "orientation portrait", et le chargement avec le côté le plus long horizontal par rapport à l'avant de l'appareil est désigné chargement en "orientation paysage". | Orientation portrait | | Orientation paysage | | | | |
"A4R", "B5R" et "LTRR" font respectivement référence au papier de format A4/B5/LTR placé en orientation paysage. |
Types de papier compatibles
Il est possible d'utiliser du papier sans chlore avec cet appareil.
Type de papier | Grammage de base | Source papier (standard) | Source papier (en option) |
Magasin à papier de l'unité principale | Magasin Papier de POD-E | Unité d'insertion de Document-R |
Fin | 60 à 63 g/m2 | | | |
Ordinaire 1 | 64 à 79 g/m2 | | | |
Ordinaire 2 | 80 à 105 g/m2 | | | |
Épais 1 | 106 à 128 g/m2 | | | |
Épais 2 | 129 à 150 g/m2 | | | |
Épais 3 | 151 à 180 g/m2 | | | |
Épais 4 | 181 à 209 g/m2 | | | |
Épais 5 | 210 à 256 g/m2 | | | |
Épais 6 | 257 à 300 g/m2 | | | |
Épais 7 | 301 à 325 g/m2 | | | - |
Épais 8 | 326 à 400 g/m2 | | | - |
Épais 9*1 | 401 à 450 g/m2 | | | - |
Épais 10*1 | 451 à 500 g/m2 | | | - |
Couleur | 64 à 79 g/m2 | | | |
Recyclé 1 | 64 à 79 g/m2 | | | |
Recyclé 2 | 80 à 105 g/m2 | | | |
Recyclé 3 | 210 à 256 g/m2 | | | |
Pré-perforé 1 | 64 à 79 g/m2 | | | |
Pré-perforé 2 | 80 à 105 g/m2 | | | |
Transparence | 151 à 180 g/m2 | | | - |
Film transparent | 151 à 180 g/m2 | | | - |
Film translucide | 151 à 180 g/m2 | | | - |
Etiquettes | 151 à 180 g/m2 | | | - |
Onglet 1 | 151 à 180 g/m2 | *2 | *2 | |
Onglet 2 | 181 à 209 g/m2 | *2 | *2 | |
Adhésif | 80 à 105 g/m2 | | | |
Recto couché mince 2 | 70 à 79 g/m2 | | | |
Recto couché mince 1 | 80 à 105 g/m2 | | | |
Recto couché 1 | 106 à 128 g/m2 | | | |
Recto couché 2 | 129 à 150 g/m2 | | | |
Recto couché 3 | 151 à 180 g/m2 | | | |
Recto couché 4 | 181 à 209 g/m2 | | | |
Recto couché 5 | 210 à 220 g/m2 | | | |
Recto couché 6 | 221 à 256 g/m2 | | | |
Recto couché 7 | 257 à 300 g/m2 | | | |
Recto couché 8 | 301 à 325 g/m2 | | | - |
Recto couché 9 | 326 à 400 g/m2 | | | - |
Recto couché 10*1 | 401 à 450 g/m2 | | | - |
Recto couché 11*1 | 451 à 500 g/m2 | | | - |
Recto verso couché mince 2 | 70 à 79 g/m2 | | | |
Recto verso couché mince 1 | 80 à 105 g/m2 | | | |
Recto verso couché 1 | 106 à 128 g/m2 | | | |
Recto verso couché 2 | 129 à 150 g/m2 | | | |
Recto verso couché 3 | 151 à 180 g/m2 | | | |
Recto verso couché 4 | 181 à 209 g/m2 | | | |
Recto verso couché 5 | 210 à 220 g/m2 | | | |
Recto verso couché 6 | 221 à 256 g/m2 | | | |
Recto verso couché 7 | 257 à 300 g/m2 | | | |
Recto verso couché 8 | 301 à 325 g/m2 | | | - |
Recto verso couché 9 | 326 à 400 g/m2 | | | - |
Recto verso couché 10*1 | 401 à 450 g/m2 | | | - |
Recto verso couché 11*1 | 451 à 500 g/m2 | | | - |
Couché mince mat 2 | 70 à 79 g/m2 | | | |
Couché mince mat 1 | 80 à 105 g/m2 | | | |
Couché mat 1 | 106 à 128 g/m2 | | | |
Couché mat 2 | 129 à 150 g/m2 | | | |
Couché mat 3 | 151 à 180 g/m2 | | | |
Couché mat 4 | 181 à 209 g/m2 | | | |
Couché mat 5 | 210 à 220 g/m2 | | | |
Couché mat 6 | 221 à 256 g/m2 | | | |
Couché mat 7 | 257 à 300 g/m2 | | | |
Couché mat 8 | 301 à 325 g/m2 | | | - |
Couché mat 9 | 326 à 400 g/m2 | | | - |
Couché mat 10*1 | 401 à 450 g/m2 | | | - |
Couché mat 11*1 | 451 à 500 g/m2 | | | - |
Texturé 1 | 80 à 105 g/m2 | | | |
Texturé 2 | 106 à 128 g/m2 | | | |
Texturé 3 | 129 à 150 g/m2 | | | |
Texturé 4 | 151 à 180 g/m2 | | | |
Texturé 5 | 181 à 209 g/m2 | | | |
Texturé 6 | 210 à 256 g/m2 | | | |
Texturé 7 | 257 à 300 g/m2 | | | |
Vélin 1*3 | 80 à 105 g/m2 | | | |
Vélin 2*3 | 106 à 128 g/m2 | | | - |
Synthétique (polypropylène) | 151 à 180 g/m2 | | | |
Synthétique (polyester) | 151 à 180 g/m2 | | | |
Enveloppe*4 | 70 à 128 g/m2 | | | - |
Carte postale | 181 à 220 g/m2 | | | - |
*1 Un papier avec un grammage de base de 400 g/m2 à 500 g/m2 ne peut être utilisé que pour du papier de format B4 ou supérieur.
*2 Le "Module Intercalaire à Onglet-E" en option est requis.
*3 Certains types de papier vélin ne peuvent pas être utilisés.
*4 Les enveloppes imprimées peuvent se froisser selon la façon dont l'enveloppe est collée ou en fonction de la position du rabat.
Papier disponible pour l'impression recto verso
Pour l'impression recto verso, vous ne pouvez pas utiliser les types de papier suivants.
Type de papier : | Transparent, Étiquettes, Papier à onglet 1 à Papier à onglet 2 et Enveloppe |
Si vous utilisez un autre papier, utilisez <Verso de page recto verso> pour imprimer au verso de feuilles déjà imprimées.
Papier non compatible pour la finition
Les fonctions de finition ne sont pas disponibles en cas d'impression sur transparent, film transparent, étiquettes ou enveloppe.
Utilisation de papier épais pour la piqûre à cheval
Si vous utilisez du papier épais 7 à épais 10 pour une couverture pour <Brochure>, vous pouvez imprimer sur <Couverture de dessus> et <Couverture de dessous>.
Papier lors de l'utilisation du Module de réception grande capacité-J
Lorsque le "Module de réception grande capacité-J" est installé, le format de papier minimum pouvant être alimenté dans l'appareil est de 182 x 182 mm (y compris les enveloppes). Par ailleurs, les enveloppes ne peuvent pas être empilées sur le "Module de réception grande capacité-J".
Mauvais alignement d'impression sur du papier préimprimé, du papier à bordure ou du papier couleur
Si vous utilisez du papier préimprimé, du papier à bordures ou du papier couleur et que l'image imprimée est mal alignée verticalement, vue depuis le sens d'alimentation du papier, réglez sur <Non> pour <Régler auto. align. bord G/D> dans <Réglages papier> dans <Préférences> (Réglages/Enregistrement).
Réglages de la gestion du type de papierPapier inutilisable
|
Avant d'imprimer, vérifiez si le papier à utiliser est approprié. N'utilisez pas les types de papier suivants, car ils peuvent provoquer des bourrages papier ou des erreurs d'impression : Papier froissé, plissé, gondolé, déchiré ou humide*1 Papier abrasif fin, papier très fin, papier grossier, papier glacé Papier adhésif ou autre adhésif encollé ou papier d'étiquette dont le verso peut se décoller facilement Papier imprimé par une imprimante à transfert thermique, face arrière du papier imprimé par une imprimante à transfert thermique *1 L'impression sur du papier humide peut provoquer l'émission de vapeur depuis la zone de sortie ou des gouttelettes d'eau sur la partie de sortie, mais cela n'indique pas un dysfonctionnement. Ceci est dû au fait que l'eau contenue dans le papier s'évapore en raison de la chaleur générée lorsque le toner est fixé sur le papier. Ceci est plus probable lorsque la température de la pièce est basse. |
Mesures de précaution relatives aux papiers
|
Lors de l'utilisation du papierVeillez à n'utiliser que du papier complètement acclimaté à l'environnement dans lequel se trouve l'appareil. L'utilisation d'un papier stocké à une température ou un degré d'humidité différent peut entraîner des bourrages papier ou une qualité d'impression médiocre. Lorsque vous coupez du papier, les côtés de coupe du papier doivent être lissés à l'aide d'un outil de polissage. Pour lisser les côtés de coupe du papier, placez-le sur une surface plane et déplacez l'outil de polissage perpendiculairement aux bords environ trois fois. Si vous ne lissez pas les quatre côtés du papier, des stries peuvent apparaître sur les images, ou cela peut affecter l'alimentation du papier. Manipulation et stockage du papierUtilisez le papier immédiatement après l'avoir sorti de son emballage car le degré d'absorption d'humidité du papier risque d'affecter la qualité d'image et l'alimentation du papier. Remballez les feuilles inutilisées dans leur emballage d'origine et rangez-les sur une surface plane. Conservez le papier dans son emballage d'origine afin de le mettre à l'abri de l'humidité et de l'empêcher de sécher à outrance. Stockez le papier de façon à ce qu'il ne s'enroule pas, ni ne se replie. Ne conservez pas le papier à la verticale et n'empilez pas une trop grosse quantité de papier. Conservez le papier à l'abri des rayons directs du soleil, d'une humidité élevée, d'un air très sec ou de variations brusques de température ou d'humidité. La plage de taux d'humidité admissible pour le stockage du papier va de 25 à 75 % (avec une température ambiante de 15 à 27,5 °C). Le stockage du papier dans un emplacement ne satisfaisant pas ces conditions peut affecter l'alimentation du papier et la qualité d'image. |
Recommandations relatives à l'utilisation du papier préimprimé
L'utilisation d'un papier ayant déjà été imprimé sur un autre appareil (papier préimprimé) peut entraîner une réduction du cycle de vie des pièces ou une hausse de la fréquence de nettoyage. Pour plus de recommandations sur l'utilisation du papier préimprimé, comme l'encre utilisée sur le papier préimprimé, l'application de la poudre de pulvérisation et la sécurité, contactez le distributeur, le lieu d'achat du papier préimprimé ou votre revendeur Canon agréé local.
Utilisation de papier imprimé par une imprimante offset
Selon son type, l'encre utilisée par les imprimantes offset peut contenir des substances (telles que des solvants ou de la cire) qui la font ramollir ou fondre à température élevée. La machine a une température de fixage du toner élevée, donc l'utilisation d'un papier ayant été imprimé avec ces types d'encre peut provoquer l'adhésion de l'encre à l'unité de fixation, etc., provoquant ainsi la salissure du papier ou la diminution de la durée de vie des pièces. Afin d'éviter la fonte de l'encre, il est recommandé d'utiliser du papier imprimé avec de l'encre à base d'huile thermorésistante (de type oxydation-polymérisation) ou avec de l'encre durcissable aux UV.
Si l'encre fond, le problème peut être résolu en réduisant la température de l'unité de fixation. Cela peut cependant entraîner une diminution de la fixation. Pour plus d'informations, contactez votre revendeur ou votre prestataire de maintenance.
Séchez le papier préimprimé pendant une durée suffisante (72 heures ou plus) avant utilisation.
N'imprimez pas sur les parties vernies ou contenant déjà de l'encre. Cela pourrait salir le papier imprimé et empêcher le toner d'adhérer à la surface encrée (en particulier lorsque du papier couché est utilisé) ou donner un effet de moiré (un motif ondulé chatoyant) au papier imprimé, en fonction de la fréquence d'écran et des angles d'écran. Si vous devez imprimer sur une surface encrée, vous pouvez améliorer le résultat d'impression en imprimant sur la zone où la densité d'image est très faible. De même, pour l'effet de moiré, vous pouvez améliorer le résultat d'impression en réglant la fréquence d'écran. Pour plus d'informations contactez votre revendeur ou votre prestataire de maintenance.
Les poudres de pulvérisation sont des particules appliquées pour aider à prévenir les coulées lors de l'impression avec une encre à base d'huile. L'alimentation du papier lorsque des poudres de pulvérisation se trouvent dans l'appareil peut entraîner leur dispersion dans l'appareil, ce qui peut salir le papier imprimé ou réduire les performances du transfert des rouleaux et des courroies. Par conséquent, si vous utilisez du papier encré à base d'huile, évitez d'utiliser du papier avec de grosses quantités de poudres de pulvérisation. Si le problème persiste, nous vous recommandons de retirer les poudres de pulvérisation. Si l'intérieur de l'appareil devient sale à cause des poudres de pulvérisation, contactez votre revendeur ou votre prestataire de maintenance.
Utilisation de papier imprimé par une imprimante laser quadrichromie
N'utilisez pas du papier ayant été imprimé avec une imprimante laser quadrichromie. Étant donné que la température d'adhérence du toner de cet appareil est supérieure à celle d'une imprimante laser couleur générale, si le toner du support préimprimé fond, le papier risque de se coincer dans l'unité de fixation et d'endommager l'appareil. Par ailleurs, même dans les conditions spécifiées, la qualité des tirages peut se dégrader, par exemple à cause des changements de brillance. Si vous devez utiliser un support imprimé laser quadrichromie, rétrécissez la plage d'impression et allégez la densité d'image. Dans tous les cas, si vous utilisez un support imprimé laser quadrichromie, assurez-vous de contacter votre revendeur ou votre prestataire de maintenance.
Vous pouvez utiliser du papier imprimé à partir d'une imprimante laser couleur uniquement si le papier est utilisé comme couverture ou feuille d'insertion en l'alimentant à partir du "Unité d'insertion de Document-R". Dans un tel cas, veillez à ce que le papier ne s'enroule pas et à ce que les feuilles ne collent pas entre elles.
Autres mesures de précaution
En alimentant le papier préimprimé dans la machine, la qualité du papier peut changer. Si le papier n'est toujours pas alimenté correctement, effectuez <Régl. Niv. ventil. sép. papier>.
Emballez le papier préimprimé dans son emballage original et stockez-le dans un endroit sec, à l'abri de la lumière directe.
Mesures de précaution relatives à l'enroulement du papier
Si des bourrages papier ou une mauvaise qualité d'impression se produisent, l'enroulement du papier en est souvent la cause. La rigidité du papier, le sens d'enroulement et la quantité d'enroulement ont une forte influence sur la façon dont le papier est transporté dans la machine. Si le papier est enroulé, réglez toujours la quantité d'enroulement au niveau approprié comme indiqué ci-dessous.
Relation entre grain du papier et sens d'enroulement
La rigidité du papier varie selon le sens du grain du papier (les fibres qui composent le papier). Le papier est plus susceptible de s'enrouler parallèlement au sens de son grain.
Sens du grain du papier |
Papier sens machine | | Papier sens travers |
| | |
: haute tendance à l'enroulement : faible tendance à l'enroulement |
|
Pour du papier fin de 60 g/m2 à 63 g/m2, il est recommandé d'utiliser du papier dont le grain est parallèle à la direction dans laquelle il est introduit dans l'appareil. |
Correction de l'enroulement
Pour aider à prévenir les problèmes causés par l'enroulement, il faut s'assurer que l'enroulement est corrigé et maintenu dans la plage admissible appropriée. La quantité d'enroulement pouvant causer des problèmes dépend du type et du grammage du papier.
|
Comment mesurer l'enroulement Comme indiqué dans les schémas ci-dessous, placez le papier sur une surface plane en orientant l'enroulement vers le haut et mesurez la quantité d'enroulement sur les deux coins du bord d'attaque du papier. Si l'enroulement est perpendiculaire au sens d'alimentation Points de mesure de l'enroulement | | Vue latérale du papier face au sens d'alimentation | | | | Sens de chargement | | *Mesure de la quantité d'enroulement (en mm) |
Si l'enroulement est parallèle au sens d'alimentation Points de mesure de l'enroulement | | Vue frontale du papier face au sens d'alimentation | | | | Sens de chargement | | *Mesure de la quantité d'enroulement (en mm) |
|
Plage d'enroulement admissible lorsque l'enroulement est perpendiculaire au sens d'alimentation
Si vous alimentez du papier depuis l'unité principale, "Magasin Papier de POD-E" ou "Magasin Papier de POD Secondaire-E"
Il est recommandé de maintenir une quantité d'enroulement de 5 mm ou moins pour les enroulements vers le haut et vers le bas.
Le papier plus épais que 350 g/m2 ne peut pas être utilisé s'il s'enroule vers le bas.
Plage d'enroulement admissible lorsque l'enroulement est parallèle au sens d'alimentation
Si vous alimentez du papier depuis l'unité principale, "Magasin Papier de POD-E" ou "Magasin Papier de POD Secondaire-E"
Un papier qui apparaît enroulé vu de l'avant du sens d'alimentation peut causer des écarts entre les plaques de réglage latérales à l'intérieur du magasin à papier, ce qui entraîne une alimentation du papier en diagonale. Si vous devez utiliser du papier enroulé, assurez-vous que la quantité d'enroulement est maintenue à 5 mm ou moins.
Il vaut mieux ne pas utiliser du papier épais (106 g/m2 à 500 g/m2) s'il est enroulé. De plus, utiliser du papier épais (106 g/m2 à 500 g/m2) peut quand même causer des problèmes d'alimentation, même s'il n'est pas enroulé. Lorsque vous utilisez du papier de format inférieur à A4, il est recommandé d'utiliser du papier dont le grain est parallèle au côté long. Lorsque vous utilisez du papier de format supérieur à B4, il est recommandé d'utiliser du papier dont le grain est parallèle au côté court.
|
Pour les papiers épais et de petit format, la différence de quantité d'enroulement pour les deux côtés doit être maintenue à 5 mm ou moins. : quantité d'enroulement de 1 mm : quantité d'enroulement de 7 mm |
Conservation du papier imprimé avec cet appareil
Souvenez-vous de prendre les précautions suivantes lorsque vous manipulez et stockez du papier imprimé à l'aide de l'appareil.
Stockage du papier imprimé
Conservez le papier sur une surface plane.
Ne stockez pas de papier avec des articles en PVC (polychlorure de vinyle), tels que des chemises transparentes. Le toner pourrait fondre, et le papier pourrait coller au matériau à base de PVC.
Conservez le papier de sorte qu'il ne soit ni plié, ni froissé sous peine de faire disparaître le toner à certains endroits.
Si vous envisagez de conserver le papier pendant une période prolongée (deux ans ou plus), conservez-le dans un classeur ou autre.
Un stockage à long terme peut entraîner une décoloration du papier qui peut, à son tour, générer des impressions décolorées.
Ne conservez pas le papier dans un lieu soumis à des températures élevées.
Précautions lors de l'application de colle sur les impressions
Assurez-vous d'utiliser une colle insoluble.
Testez la colle sur une impression sans importance avant de l'utiliser.
Avant d'empiler les impressions collées avec de la colle, vérifiez que la colle est complètement sèche.
