Bourrages papier dans la station de fixation
Cette section décrit comment éliminer un bourrage papier qui se produit dans l'unité de fixation. Vérifiez l'emplacement du bourrage papier sur l'écran et suivez la procédure décrite ci-dessous pour retirer le papier.
L'emplacement de l'unité de fixation est indiqué dans l'illustration ci-dessous.
Bourrages papier au niveau du guide recto verso (droit) (A1) et de l'unité de sortie recto verso (A2)

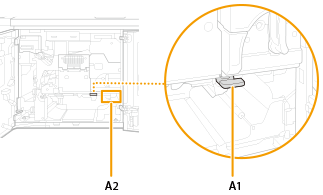

Les emplacements des bourrages papier sont indiqués par un numéro tel que le guide (A1) ou l'unité (A2) illustré ci-dessous.
|
Il y a une partie chaude autour du guide recto verso (droit) (A1) et de l'unité (A2) de sortie recto verso. Veillez à ne pas toucher le guide lors du retrait du papier. Lors de l'ouverture et de la fermeture de chaque guide ou capot, faites attention à ne pas vous coincer les doigts. |
1
Ouvrez le capot avant de la station de fixation de gauche à droite.
2
Ouvrez le guide (A1) (
).
).
3
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
Si le voyant DEL avant sur l'unité (A2) clignote et le voyant DEL arrière est allumé, retirez le papier coincé de l'unité (A2).
Les voyants DEL ne s'éteignent pas lorsque vous retirez le papier coincé. Vérifiez visuellement qu'il ne reste plus de papier.
4
Fermez le guide (A1) ().
).
5
Fermez le capot avant de la station de fixation de droite à gauche.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
Bourrages papier dans chaque unité

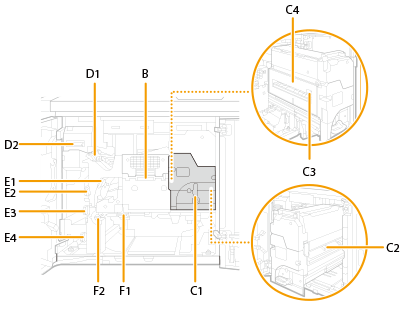

Les positions de chaque unité et le "levier (C1)" et le "guide (D1)" dans la procédure sont comme illustré.
 |
Il y a une partie chaude autour de l'unité de fixation. Veillez à ne pas toucher le guide lors du retrait du papier. Lors de l'ouverture et de la fermeture de chaque guide ou capot, faites attention à ne pas vous coincer les doigts. |
1
Ouvrez le capot avant de la station de fixation de gauche à droite.
2
Vérifiez si du papier est coincé dans l'unité de refroidissement.
 | Ouvrez le levier (B). |
 | Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
Laissez le levier (B) ouvert. Fermez-le après avoir vérifié qu'il n'y a pas de bourrage papier dans l'unité de fixation.
3
Vérifiez si du papier est coincé dans l'unité de fixation.

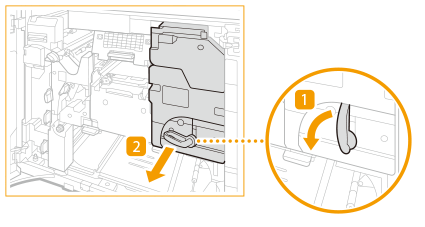

| Basculez le levier (C1) vers la gauche pour débloquer le verrou. |
| Tout en maintenant le levier (C1), retirez l'unité de fixation.  |
 | Si le papier est coincé à l'entrée de l'unité de fixation, tirez-le doucement dans la direction de la flèche.  |

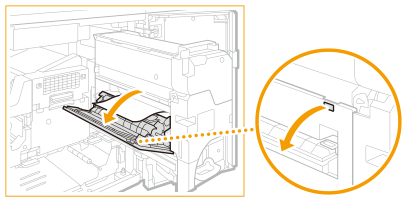

 | Ouvrez le guide (C3). |

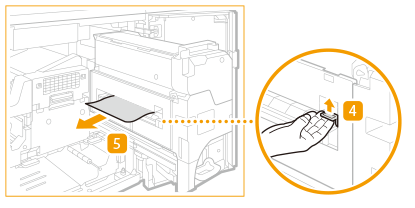

 | Si du papier est coincé, tirez-le doucement dans le sens de la flèche en maintenant à la main le guide (C3) ouvert.  Lorsque vous relâchez le guide (C3), il se ferme. |
 | Ouvrez le capot (C4).  |
 | Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
 | Fermez le capot (C4). |

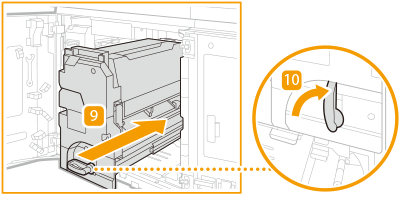

 | Repoussez doucement l'unité de fixation dans l'appareil en maintenant le levier (C1). Lorsque vous poussez l'unité de fixation, le levier (C1) que vous maintenez peut se soulever, mais il ne s'agit pas d'un dysfonctionnement. Poussez-le à fond et passez à l'étape suivante. |
 | Tournez le levier (C1) vers la droite pour le verrouiller.  |
 | Fermez le levier (B) de l'unité de refroidissement. |
4
Vérifiez si du papier est coincé dans le guide d'alimentation supérieur.
| Ouvrez le guide (D1).  |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le guide (D1). |
5
Vérifiez si du papier est coincé dans l'unité decala.
| Ouvrez le levier (D2).  |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le levier (D2). |
6
Vérifiez si du papier est coincé dans le guide d'insertion inversé (droit).
| Ouvrez le guide (E1).  |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le guide E1 (E1). |
7
Vérifiez si du papier est coincé dans le guide de cheminement vertical supérieur inversé (gauche).
| Ouvrez le guide (E2).  |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le guide (E2). |
8
Vérifiez si du papier est coincé dans le guide de cheminement (gauche).
| Ouvrez le guide (E3).  |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le guide (E3). |
9
Vérifiez si du papier est coincé dans le décalage d'inversion (gauche) ou dans la partie d'inversion recto verso.
| Ouvrez le guide (E4).  |
| Si du papier est coincé dans le décalage d'inversion (gauche), tirez-le doucement dans le sens de la flèche.  |
| Si du papier est coincé dans la partie d'inversion recto verso, tirez-le doucement dans le sens de la flèche.  |
| Fermez le guide (E4). |
10
Vérifiez si du papier est coincé dans le guide recto verso (droit).
| Ouvrez le guide (F1).  |

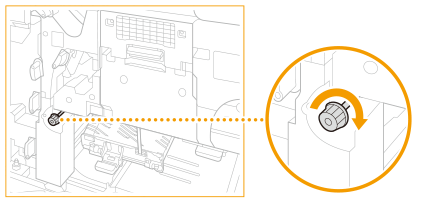

| Tournez le bouton (F2) dans le sens des aiguilles d'une montre.  |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le guide (F1). |
11
Fermez le capot avant de la station de fixation de droite à gauche.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
