Regolazione della posizione dell'immagine

È possibile regolare la posizione dell'immagine stampata, che è disallineata o distorta, confermando le pagine di prova e specificando i valori di impostazione.
È possibile regolare automaticamente la posizione dell'immagine installando "Sensing Unit-B".Regolazione automatica della posizione dell'immagine (opzionale)

Stampa di una pagina di prova

Quando si regola la posizione delle immagini è necessario stampare una pagina di prova.

Premere <Cambia> per <Regolaz. posizione immagine>.

Se l'unità di rilevamento non è collegata, andare al passo 3.

Premere <Regolazione manuale>.

Premere <Stampa pagina di test>.

Inserire il numero delle pagine di prova da stampare

premendo <Avanti>.

Selezionare un'origine di alimentazione contenente carta personalizzata

premendo <Avvio stampa>.

Viene stampata una pagina di prova.

Per informazioni sulla carta che è possibile utilizzare per le pagine di prova, vedere Carta disponibile per la stampa fronte-retro.

Verificare che la fonte di alimentazione contenga una quantità sufficiente di carta prima di stampare le pagine di prova.

Regolazione dell'allineamento del bordo di testa dell'immagine

Questa impostazione consente di regolare la posizione dell'immagine verificando che i segni di registro sulla stampa di prova si allineino all'immagine sul margine superiore della pagina di prova.

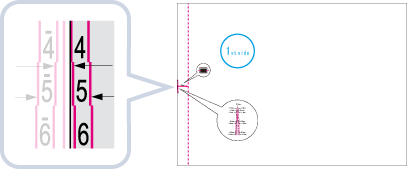

Verificare la posizione dell'immagine del margine superiore, sul lato anteriore della pagina di prova.

Nell'esempio seguente, si richiede una regolazione in quanto la linea centrale del segno di registro è di 0,4 mm al di fuori del margine della pagina di prova. Seguire la procedura descritta di seguito per modificare la posizione dell'immagine del margine superiore sul lato anteriore della pagina di prova.

La pagina di prova sulla quale è stampato "lato 1" è il lato anteriore.

Nella schermata <Regolaz. posizione immagine>, inserire il valore confermato nella pagina di test che allinea la linea centrale del segno di registro con il bordo del foglio.

Nel caso dell'esempio sopra descritto, impostare "+ 0,4" per <Fronte>.

Usare <-> e <+> in <Fronte> in <Allin. bordo di testa (e)> per inserire il valore.

<+>

Premere quando la linea centrale del segno di registro si trova al di fuori del margine della pagina di prova (la linea centrale del segno di registro NON è stampata). L'immagine viene spostata all'indietro rispetto alla direzione di caricamento della carta, secondo il valore immesso.

<->

Premere quando la linea centrale del segno di registro si trova dentro al margine della pagina di prova. L'immagine viene spostata in avanti, rispetto alla direzione di caricamento della carta, secondo il valore immesso.

Ribaltare la pagina di prova

verificare l'immagine del margine inferiore sul retro della pagina di prova.

Inserire il valore confermato nella pagina di test che allinea la linea centrale del segno di registro con il bordo del foglio.

Usare <-> e <+> in <Retro> in <Allin. bordo di testa (e)> per inserire il valore.

Stampare nuovamente la pagina di test e verificare la posizione dell'immagine

premere <OK>.

Effettuare nuovamente la correzione, se necessario.

Quando si apre di nuovo la schermata <Regolaz. posizione immagine> dopo averla chiusa, premendo <OK>, i valori sulla schermata ritornano a <0>. Il valore di regolazione rimane tuttavia applicato. Se si ripetono i passaggi, leggere il valore dei segni di registro della nuova pagina e inserire il nuovo valore.

Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>.

Premere <OK>.

Regolazione allineamento bordo sinistro dell'immagine

Questa impostazione consente di regolare la posizione dell'immagine verificando se i segni di registro sulla stampa di prova si allineano all'immagine sul margine sinistro, nel senso della direzione di caricamento della carta.

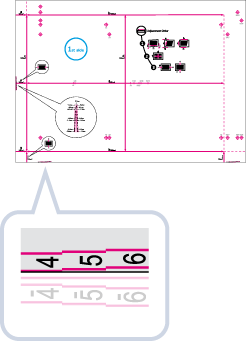

Verificare la posizione dell'immagine del margine sinistro sul lato anteriore della pagina di prova.

Nella schermata <Regolaz. posizione immagine>, inserire il valore confermato nella pagina di test che allinea la linea centrale del segno di registro con il bordo del foglio.

Nel caso dell'esempio sopra descritto, impostare "+ 0,4" per <Fronte>.

Usare <-> e <+> in <Fronte> in <Allin. bordo sinistro (i)> per inserire il valore.

<+>

Premere quando la linea centrale del segno di registro si trova al di fuori del margine della pagina di prova (la linea centrale del segno di registro NON è stampata). L'immagine viene spostata a destra rispetto alla direzione di caricamento della carta, secondo il valore immesso.

<->

Premere quando la linea centrale del segno di registro si trova dentro al margine della pagina di prova. L'immagine viene spostata a sinistra, rispetto alla direzione di caricamento della carta, secondo il valore immesso.

Se si stampa la pagina di prova utilizzando carta il cui lato verticale verso la direzione di caricamento ha una lunghezza pari a 304 mm, il segno di registrazione sul margine sinistro non verrà stampato correttamente. In questo caso, misurare la lunghezza del segno . Se la lunghezza misurata è più corta di 20 mm, inserire il valore di differenza con <+>, se la lunghezza misurata è invece superiore ai 20 mm, inserire il valore di differenza con <->.

Ribaltare la pagina di prova

verificare l'immagine del margine sinistro sul retro della pagina di prova.

Inserire il valore confermato nella pagina di test che allinea la linea centrale del segno di registro con il bordo del foglio.

Usare <-> e <+> in <Retro> in <Allin. bordo sinistro (i)> per inserire il valore.

Stampare nuovamente la pagina di prova e verificare la posizione dell'immagine

premendo <OK>.

Effettuare nuovamente la correzione, se necessario.

Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>.

Premere <OK>.

Regolazione del rapporto di zoom dell'immagine

A seconda del tipo di carta, il calore generato dall'unità di fissaggio potrebbe causare una leggera espansione o un leggero restringimento della carta. In questo caso, anche le immagini potrebbero risultare ingrandite o ridotte di conseguenza. Questa funzione permette di impostare il rapporto di zoom dell'immagine per ciascun foglio di carta, oppure di ingrandire l'immagine ridotta in modo che corrisponda al rapporto di zoom dell'immagine sul secondo lato della carta. È possibile regolare il rapporto di zoom dell'immagine immettendo il rapporto di ingrandimento/riduzione o immettendo il valore della pagina di prova misurato manualmente.

Verificare le immagini sulla pagina di prova stampata.

Ingrandire o ridurre le immagini sulla schermata <Regolaz. posizione immagine>.

Se si inserisce il rapporto di ingrandimento/riduzione (%)

Impostare il rapporto di ingrandimento/riduzione (%) per <Zoom (f)> e <Zoom (d)> nella schermata <Regolaz. posizione immagine>

premere <OK>.

Ingrandisce o riduce l'immagine nella direzione parallela a quella di alimentazione, in base al rapporto inserito.

Ingrandisce o riduce l'immagine nella direzione perpendicolare a quella di alimentazione, in base al rapporto inserito.

Se necessario, stampare nuovamente la pagina di prova e quindi verificare il livello di correzione.

Se si inserisce il valore della pagina di prova misurato manualmente

1	Misurare manualmente la lunghezza dei segni <f> e <d> sulla pagina di prova. I valori predefiniti sono <f> = 360,0 mm e <d> = 250,0 mm. Se si stampa la pagina di prova utilizzando carta di formato inferiore ai 270 mm x 380 mm, non è possibile misurare la lunghezza di <f> e <d> in quanto non è possibile stampare sulla carta tutta l'immagine. In questo caso, calcolare la percentuale di ingrandimento/riduzione confrontando la lunghezza misurata di 'f/2' e 'd/2' con i valori predefiniti (f/2: 180 mm, d/2: 125 mm). Utilizzando la percentuale calcolata, regolare il rapporto di zoom.
2	Premere <Regolaz. usando pagina di test>.
3	Inserire la lunghezza della pagina di prova sul lato posteriore e anteriore premere <OK>. Ad esempio, se la lunghezza misurata di <f> è di 360,4 mm, inserire 360,4. La differenza in lunghezza (in questo caso 0,4 mm) viene automaticamente ridotta in modo che l'immagine venga stampata con le dimensioni corrette. <f> Inserire la lunghezza misurata del segno <f> sulla pagina di prova. <d> Inserire la lunghezza misurata del segno <d> sulla pagina di prova. Se necessario, provare a stampare nuovamente la pagina di prova e quindi verificare il valore di correzione.

Premere <OK>.

Correzione disallineamento immagine

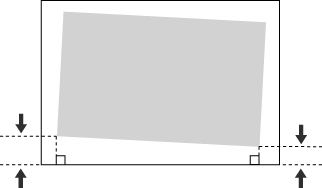

Questa impostazione consente di correggere la posizione dell'immagine disallineata regolando il margine sul lato sinistro della carta verso la direzione di caricamento.

		Lato destro
Direzione di alimentazione	Margine superiore		Margine posteriore
		Lato sinistro


Se l'immagine stampata è disallineata, accertarsi di selezionare innanzitutto la modalità <Correz.disall. immagine>.

Premere <Cambia> per <Regolaz. posizione immagine>.

Premere <Impostazione dettagli>

<Correz.disall. immagine>.

Se si desidera inserire i valori della pagina di prova che sono stati misurati manualmente

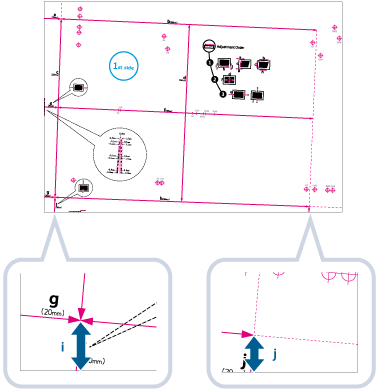

Inserire la lunghezza misurata di e <j>sulla pagina di prova.

è stampato sul margine sinistro nel senso del caricamento, mentre <j> è stampato sul margine sinistro posteriore.

Esempio: = 21,0 mm e <j> = 20,5 mm

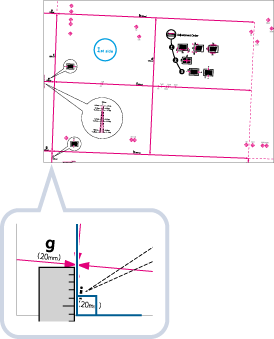

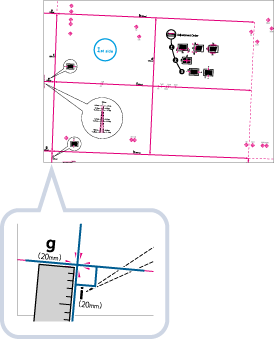

Misurare correttamente la lunghezza dei segni e <j> come mostrato sotto.

Metodo di misurazione corretto	Metodo di misurazione errato

Sulla schermata <Correz.disall. immagine>, inserire i valori e <j> per i lati anteriori e posteriori

Inserire la lunghezza misurata del segno sulla pagina di prova.

<j>

Inserire la lunghezza misurata del segno <j> sulla pagina di prova.

Seguendo l'esempio, impostando una lunghezza di 21,0 mm per e di 20,5 mm per <j> la differenza di inclinazione di 0,5 mm viene automaticamente corretta.

Stampare nuovamente la pagina di prova e verificare la posizione dell'immagine

premendo <OK>.

Se si desidera inserire i valori della carta stampata che sono stati misurati manualmente

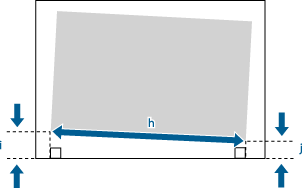

1	Verificare la posizione dell'immagine sulla carta stampata. In questo esempio, la lunghezza di <h> è di 360,0 mm, <i> è di 21,0 mm e <j> di 20,5 mm.
2	Misurare e inserire i valori delle seguenti voci premere <OK>. Utilizzando i seguenti tre valori numerici, un dispositivo si regola automaticamente in modo che l'area di stampa e la carta possano sistemarsi in parallelo. <h> Inserire la lunghezza misurata del lato sinistro sull'area di stampa. <i> Immettere la lunghezza misurata dal bordo di testa sinistro dell'area di stampa al bordo sinistro della carta. <j> Immettere la lunghezza misurata dal bordo di coda sinistro dell'area di stampa al bordo sinistro della carta. Seguendo l'esempio, impostando una lunghezza di 360,0 mm per <h> di 21,0 mm per <i> e 20,5 mm per <j> la differenza di allineamento di 0,5 mm può essere corretta automaticamente.
3	Stampare nuovamente la pagina e verificare la posizione dell'immagine premendo <OK>. Effettuare nuovamente la correzione, se necessario.

Premere <OK>

<OK>.


Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>. Se i segni di registro sono stampati sulla carta consegnata, l'area stampata è pari all'area compresa fra i segni di registro.

Correzione distorsione (Trapezio)

Questa impostazione permette di correggere la forma dell'immagine bilanciando la lunghezza del lato destro e sinistro dell'area di stampa quando l'immagine è stampata come un trapezio.

		Lato destro
Direzione di alimentazione	Margine superiore		Margine posteriore
		Lato sinistro


Accertarsi di specificare la modalità <Correz.disall. immagine> e quindi la modalità <Corr. distors. (Trapezio)>, prima di specificare la modalità <Corr. distors. (Parallelogr.)>.

Premere <Cambia> per <Regolaz. posizione immagine>.

Premere <Impostazione dettagli>

<Corr. distors. (Trapezio)>.

Se si desidera inserire i valori della pagina di prova che sono stati misurati manualmente

1	Misurare la lunghezza dei segni <b> e <h> sulla pagina di prova. Il segno <b> viene stampato a destra e il segno <h> viene stampato sul lato sinistro della direzione di alimentazione. In questo esempio, la lunghezza di <b> è di 360,0 mm, <h> è di 355,5 mm.
2	Nella schermata <Corr. distors. (Trapezio)>, inserire "250,0" per <c> per i lati anteriore e posteriore.
3	Inserire i valori <b> e <h> per il lato anteriore e posteriore. <b> Inserire la lunghezza misurata del segno <b> sulla pagina di prova. <h> Inserire la lunghezza misurata del segno <h> sulla pagina di prova. Seguendo l'esempio, impostando una lunghezza di 360,0 mm per <b> e di 355,5 mm per <h> la differenza di distorsione di 0,5 mm viene automaticamente corretta
4	Stampare nuovamente la pagina di prova e verificare la posizione dell'immagine premendo <OK>. Effettuare nuovamente la correzione, se necessario.

Se si desidera inserire i valori della carta stampata che sono stati misurati manualmente

1	Verificare la posizione dell'immagine sulla carta stampata. In questo esempio, la lunghezza di <c> è di 250,0 mm, <b> è di 360,0 mm e <h> di 355,5 mm.
2	Misurare e inserire i valori delle seguenti voci premere <OK>. Utilizzando i seguenti tre valori numerici, un dispositivo si regola automaticamente in modo che l'area di stampa distorta possa venire corretta. <c> Inserire la lunghezza misurata del margine superiore dell'area di stampa, nel senso del caricamento. <b> Immettere la lunghezza misurata dal bordo di testa destro dell'area di stampa al bordo di coda destro dell'area di stampa. <h> Immettere la lunghezza misurata dal bordo di testa sinistro dell'area di stampa al bordo di coda sinistro dell'area di stampa. Seguendo l'esempio, impostando una lunghezza di 250,0 mm per <c> di 360,0 mm per <b> e 355,5 mm per <h> la differenza di allineamento di 0,5 mm può essere corretta automaticamente.
3	Stampare nuovamente la pagina e verificare la posizione dell'immagine premendo <OK>. Effettuare nuovamente la correzione, se necessario.

Premere <OK>

<OK>.


Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>. Se i segni di registro sono stampati sulla carta consegnata, l'area stampata è pari all'area compresa fra i segni di registro.

Correzione distorsione (Parallelogrammo)

Questa impostazione consente di correggere la forma dell'immagine rendendo la lunghezza di <a> e di <g> identica al margine superiore della carta, quando l'immagine viene stampata come parallelogramma.

		Lato destro
Direzione di alimentazione	Margine superiore		Margine posteriore
		Lato sinistro


Accertarsi di selezionare innanzitutto la modalità <Correz.disall. immagine>, selezionando prima la modalità <Corr. distors. (Parallelogr.)>.

Premere <Cambia> per <Regolaz. posizione immagine>.

Premere <Impostazione dettagli>

<Corr. distors. (Parallelogr.)>.

Se si desidera inserire i valori della pagina di prova che sono stati misurati manualmente

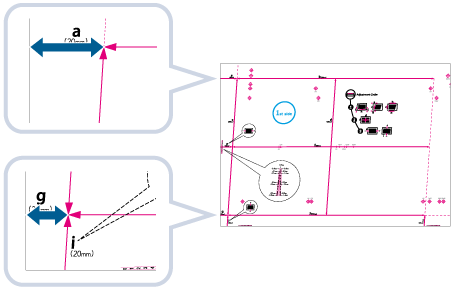

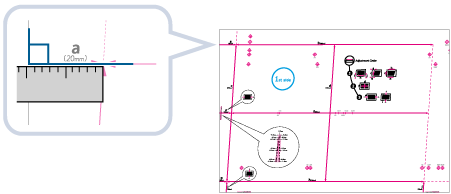

1	Misurare la lunghezza dei segni <g> e <a> sulla pagina di prova. Il segno <g> viene stampato sul margine superiore sinistro e il segno <a> viene stampato sul margine superiore destro nella direzione di alimentazione. In questo esempio, la lunghezza di <g> è di 20,5 mm e la lunghezza di <a> è di 21,0 mm. Misurare correttamente la lunghezza dei segni <g> e <a>, come mostrato sotto.
2	Nella schermata <Corr. distors. (Parallelogr.)>, inserire "250,0" per <c> per i lati anteriore e posteriore.
3	Inserire i valori <g> e <a> per il lato anteriore e posteriore premere <OK>. <g> Inserire la lunghezza misurata del segno <g> sulla pagina di prova. <a> Inserire la lunghezza misurata del segno <a> sulla pagina di prova. Seguendo l'esempio, inserire 20,5 per <g> e 21,0 per <a>. La differenza tra <g> e <a> (0,5 mm) viene corretta automaticamente.

Se si desidera inserire i valori della carta stampata che sono stati misurati manualmente

1	Verificare la posizione dell'immagine sulla carta stampata. In questo esempio, la lunghezza di <c> è di 250,0 mm, <g> è di 20,5 mm e <a> di 21,0 mm.
2	Misurare e inserire i valori delle seguenti voci premere <OK>. Utilizzando i seguenti tre valori numerici, un dispositivo si regola automaticamente in modo che l'area di stampa e la carta possano sistemarsi in parallelo. <c> Inserire la lunghezza misurata del margine superiore dell'area di stampa, nel senso del caricamento. <g> Immettere la lunghezza misurata dal bordo di testa sinistro dell'area di stampa al bordo di testa della carta consegnata. <a> Immettere la lunghezza misurata dal bordo di testa destro dell'area di stampa al bordo di testa della carta consegnata. Seguendo l'esempio, inserire 250,0 per <c>, 20,5 per <g> e 21,0 per <a>. La differenza tra <g> e <a> (0,5 mm) viene corretta automaticamente.
3	Stampare nuovamente la pagina di prova e verificare la posizione dell'immagine premendo <OK>. Effettuare nuovamente la correzione, se necessario.

Premere <OK>

<OK>.


Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali> Se i segni di registro sono stampati sulla carta consegnata, l'area stampata è pari all'area compresa fra i segni di registro.

Correzione disallineamento

Se l'immagine stampata è inclinata solo sulla carta particolare (per esempio carta sottile), questa funzione potrebbe consentire di regolare la posizione di trasferimento della carta.

Il rullo di correzione dell'obliquità si trova nell'unità di alimentazione del motore di marcatura. Regola la posizione registrata della carta alimentata spingendo la carta diagonalmente contro la parete all'interno dell'unità di alimentazione. Se l'impostazione del livello di correzione dell'obliquità non è corretta, l'immagine stampata è inclinata.

Controllare il lato anteriore e il retro della pagina di test.

È possibile controllare se l'immagine stampata è obliqua confrontando la lunghezza dai segni di registro "i" e "j" sul bordo sinistro della carta alla direzione di alimentazione.

Premere <Correzione disallineamento> sulla schermata <Regolaz. posizione immagine>.

Premere <Fronte> o <Retro> dell'elemento desiderato (<Potenza trasporto: Anteriore>, <Potenza trasporto: Posteriore>, <Velocità trasporto: Posteriore>), quindi eseguire la regolazione premendo <+> o <->

premere <OK>.

È possibile eseguire la regolazione per carta di formato standard e carta con foglio lungo.

<Potenza trasporto: Posteriore> e <Velocità trasporto: Posteriore> sono validi soltanto quando si regola carta con foglio lungo.

Regolazione per <Potenza trasporto: Anteriore>:

Per aumentare la pressione e la velocità del rullo di correzione obliquità in modo da spingere la carta, come mostrato di seguito, premere <+>. L'impostazione di un valore troppo elevato e troppo basso potrebbe causare un inceppamento carta. E se si imposta un valore troppo basso, l'immagine su una carta come la carta sottile potrebbe essere inclinata.

Regolazione per <Potenza trasporto: Posteriore>:

Se l'allineamento dell'immagine varia grandemente per fogli spessi, premere <+>. Se si verifica un inceppamento carta per fogli sottili, premere <->. Se la condizione non è migliorata, regolare il valore dell'impostazione in <Velocità trasporto: Posteriore> sotto.

Regolazione per <Velocità trasporto: Posteriore>:

Se l'allineamento dell'immagine varia grandemente per fogli spessi, premere <+>. Se si verifica un inceppamento della carta per fogli sottili, premere <->. (Eseguire questa regolazione se la condizione non è migliorata anche se è stata eseguita la regolazione <Potenza trasporto: Posteriore>.)

Quando si stampa sul primo lato (lato anteriore) e appaiono strisce bianche, che sono verticali rispetto alla direzione di alimentazione, a circa 30 mm dal bordo inferiore della carta, ridurre il valore di impostazione del lato posteriore per <Correzione disallineamento>. Se le strisce appaiono anche dopo la regolazione, aumentare il valore per <Brillantezza> in <Regolaz.brillantezza/nero fine>. Per maggiori informazioni sulla regolazione di <Brillantezza>, vedere Regolaz.brillantezza/nero fine.

Premere <OK>.

Stampare di nuovo una pagina di test e verificare la posizione dell'immagine come necessario. Se è necessario eseguire un'ulteriore regolazione, ripetere i passi precedenti.

Correzione automatica dell'allineamento del bordo anteriore del lato posteriore dell'immagine

In questa funzione, viene misurata la lunghezza della carta. In base alla lunghezza misurata, si regola la posizione dell'immagine sul secondo lato in modo da corrispondere alla posizione dell'immagine sul primo lato. Tuttavia, se si imposta questa funzione su 'Off', si potrebbe avere una registrazione più precisa per alcuni tipi di carta.

Se si imposta la correzione di allineamento del bordo anteriore del lato posteriore su 'On', si ottiene una registrazione più precisa per i seguenti tipi di carta:

Carta con espansione e restringimento dopo la stampa

Carta con larghezza e lunghezza diverse

Se si imposta la correzione di allineamento del bordo anteriore del lato posteriore su 'Off', si ottiene una registrazione più precisa per il seguente tipo di carta:

Carta con la stessa larghezza e lunghezza

Premere <Reg. autom. allin. bor. testa lato post.> sulla schermata <Regolaz. posizione immagine>.

Premere <On> o <Off>

premere <OK>.

I dettagli relativi a ciascuna voce sono illustrati di seguito:

[On]:	La lunghezza della carta viene misurata con precisione per la stampa fronte-retro. Il valore misurato viene quindi calcolato per regolare la posizione dell'immagine sul secondo lato.
[Off]:	La lunghezza della carta non viene misurata per la stampa fronte-retro. Il valore impostato per la modalità Regolazione allineamento bordo di testa viene usato per regolare la posizione dell'immagine.


Se si passa da [On] a [Off] e viceversa, controllare di nuovo la posizione dell'immagine impostata per il retro della modalità Regolazione allineamento bordo di testa.
