Inceppamenti carta nella stazione di fissaggio
Questa sezione descrive come eliminare un inceppamento carta che si verifica nell'unità di fissaggio. Controllare la posizione dell'inceppamento carta sullo schermo e seguire la procedura riportata di seguito per rimuovere la carta.
La posizione dell'unità di fissaggio è indicata nell'illustrazione seguente.
/b_U03409.gif)
Inceppamenti carta sulla guida fronte-retro (destra) (A1) e sull'unità di uscita fronte-retro (A2)

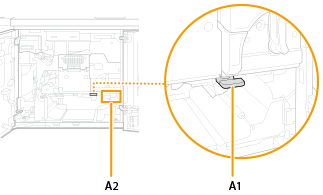

Le posizioni degli inceppamenti della carta sono indicate da numeri come guida (A1) o unità (A2), mostrati nell'illustrazione di seguito.
|
C'è una parte molto calda intorno alla guida fronte-retro (destra) (A1) e all'unità di uscita fronte-retro (A2). Prestare attenzione a non toccare la guida durante la rimozione della carta. Quando si apre e si chiude ciascuna guida o coperchio, fare attenzione a non intrappolare le dita nella fessura. |
1
Aprire il pannello anteriore della fixing station seguendo l'ordine da sinistra a destra.
2
Aprire la guida (A1) (
).
).
3

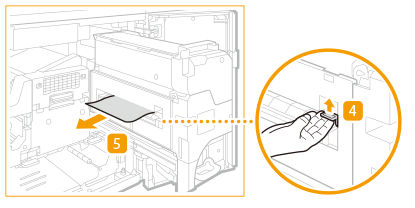

Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Se il LED anteriore sull'unità (A2) lampeggia e il LED posteriore è acceso, rimuovere la carta inceppata dall'unità (A2).
I LED non si spengono quando si rimuove la carta inceppata. Controllare visivamente che non vi siano residui di carta.
4
Chiudere la guida (A1) ().
).
5
Chiudere il pannello anteriore della fixing station seguendo l'ordine da destra a sinistra.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
Inceppamenti della carta in ciascuna unità

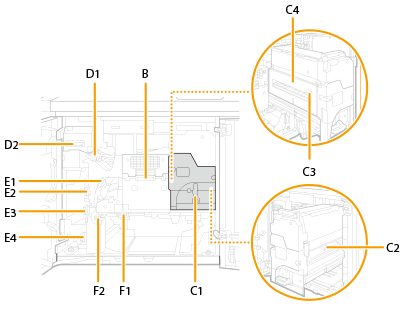

Le posizioni di ciascuna unità e di "leva (C1)" e "guida (D1)" nella procedura sono come mostrato in figura.
 |
La parte intorno all'unità di fissaggio raggiunge alte temperature. Prestare attenzione a non toccare la guida durante la rimozione della carta. Quando si apre e si chiude ciascuna guida o coperchio, fare attenzione a non intrappolare le dita nella fessura. |
1
Aprire il pannello anteriore della fixing station seguendo l'ordine da sinistra a destra.
2
Verificare la presenza di carta inceppata nell'unità di raffreddamento.
 | Aprire la leva (B). |
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
Lasciare aperta la leva (B). Chiudere dopo aver verificato che non sia presente un inceppamento della carta nell'unità di fissaggio.
3
Verificare la presenza di carta inceppata nell'unità di fissaggio.

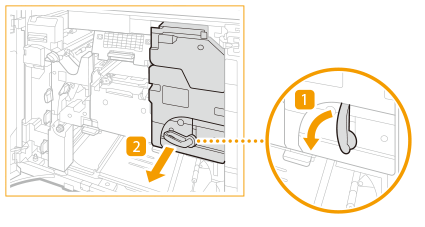

| Inclinare la leva (C1) verso sinistra per rilasciare il blocco. |
| Tenendo la leva (C1), estrarre l'unità di fissaggio.  |
 | Se è presente carta inceppata all'ingresso dell'unità di fissaggio, estrarla delicatamente nella direzione della freccia.  |

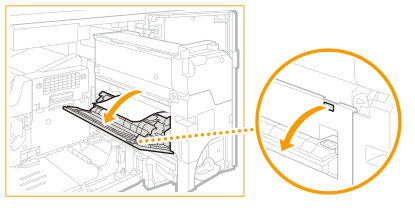

 | Aprire la guida (C3). |
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia mantenendo la guida (C3) aperta con la mano.  Quando la guida (C3) viene rilasciata, si chiude. |
 | Aprire il coperchio (C4).  |
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
 | Chiudere il coperchio (C4). |

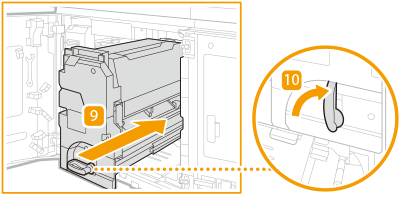

 | Spingere delicatamente l'unità di fissaggio nuovamente nella macchina tenendo la leva (C1). Quando si spinge l'unità di fissaggio, la leva (C1) che si sta tenendo con la mano potrebbe spostarsi sollevandosi bruscamente, ma questo non è un malfunzionamento. Spingerla fino in fondo e procedere al passaggio successivo. |
 | Ruotare la leva (C1) verso destra per bloccare.  |
 | Chiudere la leva (B) dell'unità di raffreddamento. |
4
Verificare la presenza di carta inceppata nella guida di alimentazione superiore.
| Aprire la guida (D1).  |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (D1). |
5
Verificare la presenza di carta inceppata nell'unità di eliminazione curvatura.
| Aprire la leva (D2).  |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la leva (D2). |
6
Verificare la presenza di carta inceppata nella guida di inserimento invertito (destra).
| Aprire la guida (E1).  |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida E1 (E1). |
7
Verificare la presenza di carta inceppata nella guida di percorso verticale superiore invertito (sinistra).
| Aprire la guida (E2).  |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (E2). |
8
Verificare la presenza di carta inceppata nella guida percorso (sinistra).
| Aprire la guida (E3).  |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (E3). |
9
Verificare la presenza di carta inceppata nel passaggio di inversione (sinistro) o nella parte di inversione fronte-retro.
| Aprire la guida (E4).  |
| Se è presente carta inceppata nel passaggio di inversione (sinistro), estrarla delicatamente nella direzione della freccia.  |
| Se è presente carta inceppata nella parte di inversione fronte-retro, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (E4). |
10
Verificare la presenza di carta inceppata nella guida fronte-retro (destra).
| Aprire la guida (F1).  |

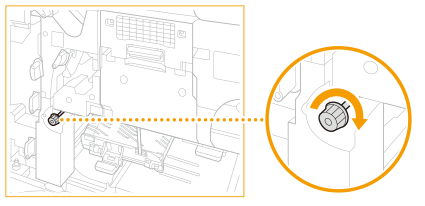

| Ruotare la manopola (F2) in senso orario.  |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (F1). |
11
Chiudere il pannello anteriore della fixing station seguendo l'ordine da destra a sinistra.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
