Verfügbare Papiertypen
Die mit diesem Gerät verwendbaren Papiertypen sind in der folgenden Tabelle aufgeführt.
Näheres zu verfügbarem Papier bei angebrachten Optionen finden Sie in den Spezifikationen der entsprechenden Optionen.
Beachten Sie außerdem die Vorsichtshinweise zur Papierverwendung.
Näheres zu verfügbarem Papier bei angebrachten Optionen finden Sie in den Spezifikationen der entsprechenden Optionen.
Beachten Sie außerdem die Vorsichtshinweise zur Papierverwendung.
|
Bitte verwenden Sie für Ausdrucke in hoher Qualität nur für dieses Gerät empfohlenes Papier. Die Verwendung anderer Papierarten kann Störungen, wie Papierstaus, verursachen. Falls Sie eine Papierart verwenden, die für dieses Gerät nicht empfohlen wird, setzen Sie sich mit Ihrem Händler oder Kundendienstvertreter in Verbindung. Sie können für dieses System verschiedene Papiertypen verwenden, es kann jedoch sein, dass Sie abhängig von den Papiereigenschaften (Festigkeit, Dicke, Luftdurchlässigkeit, Glätte, Feuchtigkeitsaufnahme usw.) keine ausreichende Bildqualität und Papierzufuhr erreichen. Nehmen Sie beispielsweise als Anhaltspunkt für die Dicke von Normalpapier eine Dicke von 630 μm oder weniger an. Wenn Sie synthetisches Papier (Polypropylen und Polyester) verwenden möchten, wenden Sie sich an Ihren Händler oder Kundendienstvertreter. |
Unterstützte Papierformate
Papierformate | Papierzufuhr (Standard) | Papierzufuhr (optional) | |
Papiermagazin der Haupteinheit | POD Papiermagazin E | Zuschiesseinheit R | |
A4 |  | | |
A4R | | | |
A3 | | | |
B4 | | | |
B5 | | | |
B5R | | | |
305x457 mm | | | |
320x450 mm (SRA3) | | | |
330x483 mm | | | |
16K | | | |
16KR | | | |
8K | | | |
LTR | | | |
LTRR | | | |
LGL | | | |
11x17 | | | |
EXEC | | | |
Anwenderdefiniertes Format (182 mm x 182 mm bis 330,2 mm x 487,7 mm) | | | |

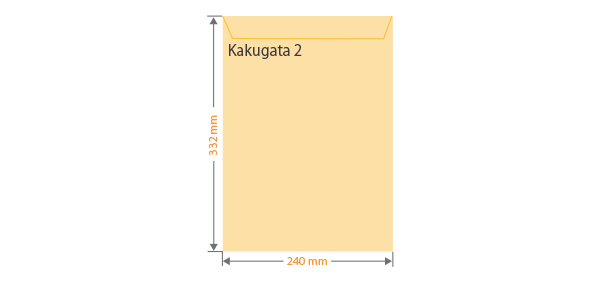

Kakugata 2 | | | - |
 | ||||||||
Von diesem Gerät unterstützte Papierformate |
Ausrichtung in Hochformat | Ausrichtung in Querformat | ||
 |  |
"A4R", "B5R" und "LTRR" beziehen sich jeweils auf Papier im Format A4/B5/LTR, das im Querformat eingelegt ist.
Unterstützte Papiertypen
Chlorfrei gebleichtes Papier kann mit diesem Gerät verwendet werden.
Papiertyp | Basisgewicht | Papierzufuhr (Standard) | Papierzufuhr (optional) | |
Papiermagazin der Haupteinheit | POD Papiermagazin E | Zuschiesseinheit R | ||
Dünn | 60 bis 63 g/m2 | | | |
Normal 1 | 64 bis 79 g/m2 | | | |
Normal 2 | 80 bis 105 g/m2 | | | |
Schwer 1 | 106 bis 128 g/m2 | | | |
Schwer 2 | 129 bis 150 g/m2 | | | |
Schwer 3 | 151 bis 180 g/m2 | | | |
Schwer 4 | 181 bis 209 g/m2 | | | |
Schwer 5 | 210 bis 256 g/m2 | | | |
Schwer 6 | 257 bis 300 g/m2 | | | |
Schwer 7 | 301 bis 325 g/m2 | | | - |
Schwer 8 | 326 bis 400 g/m2 | | | - |
Schwer 9*1 | 401 bis 450 g/m2 | | | - |
Schwer 10*1 | 451 bis 500 g/m2 | | | - |
Farbe | 64 bis 79 g/m2 | | | |
Recyclingpapier 1 | 64 bis 79 g/m2 | | | |
Recyclingpapier 2 | 80 bis 105 g/m2 | | | |
Recyclingpapier 3 | 210 bis 256 g/m2 | | | |
Vorgelocht 1 | 64 bis 79 g/m2 | | | |
Vorgelocht 2 | 80 bis 105 g/m2 | | | |
Folie | 151 bis 180 g/m2 | | | - |
Klarsichtfolie | 151 bis 180 g/m2 | | | - |
Lichtdurchlässige Folie | 151 bis 180 g/m2 | | | - |
Etiketten | 151 bis 180 g/m2 | | | - |
Registerblatt 1 | 151 bis 180 g/m2 | *2 | *2 | |
Registerblatt 2 | 181 bis 209 g/m2 | *2 | *2 | |
Bond | 80 bis 105 g/m2 | | | |
1-seitig beschichtet dünn 2 | 70 bis 79 g/m2 | | | |
1-seitig beschichtet dünn 1 | 80 bis 105 g/m2 | | | |
Einseitig beschichtet 1 | 106 bis 128 g/m2 | | | |
Einseitig beschichtet 2 | 129 bis 150 g/m2 | | | |
Einseitig beschichtet 3 | 151 bis 180 g/m2 | | | |
Einseitig beschichtet 4 | 181 bis 209 g/m2 | | | |
Einseitig beschichtet 5 | 210 bis 220 g/m2 | | | |
Einseitig beschichtet 6 | 221 bis 256 g/m2 | | | |
Einseitig beschichtet 7 | 257 bis 300 g/m2 | | | |
Einseitig beschichtet 8 | 301 bis 325 g/m2 | | | - |
Einseitig beschichtet 9 | 326 bis 400 g/m2 | | | - |
Einseitig beschichtet 10*1 | 401 bis 450 g/m2 | | | - |
Einseitig beschichtet 11*1 | 451 bis 500 g/m2 | | | - |
2-seitig beschichtet dünn 2 | 70 bis 79 g/m2 | | | |
2-seitig beschichtet dünn 1 | 80 bis 105 g/m2 | | | |
Doppelseitig beschichtet 1 | 106 bis 128 g/m2 | | | |
Doppelseitig beschichtet 2 | 129 bis 150 g/m2 | | | |
Doppelseitig beschichtet 3 | 151 bis 180 g/m2 | | | |
Doppelseitig beschichtet 4 | 181 bis 209 g/m2 | | | |
Doppelseitig beschichtet 5 | 210 bis 220 g/m2 | | | |
Doppelseitig beschichtet 6 | 221 bis 256 g/m2 | | | |
Doppelseitig beschichtet 7 | 257 bis 300 g/m2 | | | |
Doppelseitig beschichtet 8 | 301 bis 325 g/m2 | | | - |
Doppelseitig beschichtet 9 | 326 bis 400 g/m2 | | | - |
Doppelseitig beschichtet 10*1 | 401 bis 450 g/m2 | | | - |
Doppelseitig beschichtet 11*1 | 451 bis 500 g/m2 | | | - |
Mattiert beschichtet dünn 2 | 70 bis 79 g/m2 | | | |
Mattiert beschichtet dünn 1 | 80 bis 105 g/m2 | | | |
Mattiert beschichtet 1 | 106 bis 128 g/m2 | | | |
Mattiert beschichtet 2 | 129 bis 150 g/m2 | | | |
Mattiert beschichtet 3 | 151 bis 180 g/m2 | | | |
Mattiert beschichtet 4 | 181 bis 209 g/m2 | | | |
Mattiert beschichtet 5 | 210 bis 220 g/m2 | | | |
Mattiert beschichtet 6 | 221 bis 256 g/m2 | | | |
Mattiert beschichtet 7 | 257 bis 300 g/m2 | | | |
Mattiert beschichtet 8 | 301 bis 325 g/m2 | | | - |
Mattiert beschichtet 9 | 326 bis 400 g/m2 | | | - |
Mattiert beschichtet 10*1 | 401 bis 450 g/m2 | | | - |
Mattiert beschichtet 11*1 | 451 bis 500 g/m2 | | | - |
Strukturiert 1 | 80 bis 105 g/m2 | | | |
Strukturiert 2 | 106 bis 128 g/m2 | | | |
Strukturiert 3 | 129 bis 150 g/m2 | | | |
Strukturiert 4 | 151 bis 180 g/m2 | | | |
Strukturiert 5 | 181 bis 209 g/m2 | | | |
Strukturiert 6 | 210 bis 256 g/m2 | | | |
Strukturiert 7 | 257 bis 300 g/m2 | | | |
Pergament 1*3 | 80 bis 105 g/m2 | | | |
Pergament 2*3 | 106 bis 128 g/m2 | | | - |
Synthetisch (Polypropylen) | 151 bis 180 g/m2 | | | |
Synthetisch (Polyester) | 151 bis 180 g/m2 | | | |
Briefumschlag*4 | 70 bis 128 g/m2 | | | - |
*1 Papier mit einem Basisgewicht von 400 g/m2 bis 500 g/m2 kann nur für Papier im Format B4 oder größer verwendet werden.
*2 Das optionale "Kassettenkit für Registerblätter E" ist erforderlich.
*3 Einige Arten von Pergamentpapier können nicht verwendet werden.
*4 Die bedruckten Umschläge können je nach der Art des Zusammenklebens oder der Position der Klappe zerknittert werden.
Für doppelseitiges Drucken verfügbares Papier
Wenn doppelseitiges Drucken durchgeführt wird, können Sie die folgenden Papiertypen nicht verwenden.
Papiertyp: | Folie, Etiketten, Register 1 bis Register 2 und Briefumschlag |
Wenn anderes Papier benutzt wird, verwenden Sie <2te Seite einer Doppelseite>, um auf der Rückseite des bedruckten Papiers zu drucken.
Für die Endverarbeitung nicht verfügbares Papier
Die Endverarbeitungsfunktionen sind nicht verfügbar, wenn Sie auf Folien, Klarsichtfolien, Etiketten oder Briefumschlägen drucken.
Verwenden von schwerem Papier für die Sattelheftung
Wenn Sie Papier des Typs Schwer 7 bis Schwer 10 für ein Deckblatt für <Broschüre> verwenden, können Sie auf <Deckblatt> und <Rückenblatt> drucken.
Papier für die Verwendung des Stapelablage J
Wenn der "Stapelablage J" angebracht ist, beträgt die Mindestpapierformat des dem Gerät zugeführten Papiers 182 x 182 mm (einschließlich der Briefumschläge). Briefumschläge können auch in den "Stapelablage J" gestapelt werden.
Fehlausrichtung bei vorgedrucktem Papier, gerahmtem Papier oder farbigem Papier
Wenn Sie vorgedrucktes Papier, gerahmtes Papier oder farbiges Papier verwenden und das Druckbild aus der Papiereinzugsrichtung gesehen vertikal falsch ausgerichtet ist, legen Sie <Aus> für <Ausricht.li./re.Kante aut.jst.> in <Einstellungen Papier> in <Präferenzen> (Einstellungen/Speicherung) fest. Papiertyp-Verwaltungseinstellungen
Nicht verwendbares Papier
|
Überprüfen Sie vor dem Drucken, ob das zu verwendende Papier geeignet ist. Verwenden Sie nicht die folgenden Papierarten, da diese Papierstaus oder Druckfehler verursachen können: Zerknülltes, zerknittertes, gewelltes, eingerissenes oder feuchtes Papier*1 Dünnes Strohpapier, sehr dünnes Papier, grobes Papier, Hochglanzpapier Papier mit Leim oder anderem Klebstoff, der absteht, oder Etikettenpapier, dessen Rückseite sich leicht ablöst Papier, das mit einem Thermotransferdrucker bedruckt wurde, Rückseite eines Papiers, das mit einem Thermotransferdrucker bedruckt wurde *1 Das Drucken auf feuchtem Papier kann dazu führen, dass aus dem Ausgabebereich Dampf austritt oder Wassertropfen am Ausgabeteil haften bleiben, ist jedoch kein Anzeichen für eine Fehlfunktion. Dies liegt daran, dass das im Papier enthaltene Wasser aufgrund der beim Fixieren des Toners auf dem Papier entstehenden Wärme verdampft. Dies kommt vor allem dann vor, wenn die Raumtemperatur niedrig ist. |
Vorsichtshinweise in Bezug auf das Papier
|
Wenn Papier verwendet wirdVerwenden Sie nur Papier, bei dem eine vollständige Akklimatisierung an die Umgebung durchgeführt wurde, in der das Gerät aufgestellt ist. Wenn Sie Papier verwenden, das unter einer anderen Temperatur oder Luftfeuchtigkeit gelagert wurde, kann das zu Papierstaus oder schlechter Druckqualität führen. Wenn Sie Papier schneiden, müssen die geschnittenen Seiten mit einem Polierwerkzeug geglättet werden. Legen Sie das Papier dazu auf eine ebene Oberfläche und fahren Sie mit dem Polierwerkzeug etwa dreimal senkrecht über die Kanten. Wenn nicht alle vier Seiten des Papiers geglättet werden, können in den Bildern Streifen zu sehen sein oder die Papierzufuhr wird möglicherweise beeinträchtigt.  Umgang mit und Lagerung von PapierVerwenden Sie Papier bald nach dem Auspacken, da durch die Feuchtigkeitsabsorption des Papiers die Bildqualität und die Papierzufuhr beeinflusst werden. Wickeln Sie restliches Papier fest in seiner Originalverpackung ein und lagern es auf einer ebenen Oberfläche. Belassen Sie das Papier in seiner Originalverpackung, um das Papier vor Feuchtigkeit und Trockenheit zu schützen. Lagern Sie das Papier nicht so, dass es sich wellt oder geknittert wird. Lagern Sie das Papier nicht vertikal und stapeln Sie nicht zu viel Papier übereinander. Lagern Sie das Papier nicht unter direkter Sonneneinstrahlung oder an einem Ort, an dem es hoher Luftfeuchtigkeit, Trockenheit oder starken Veränderungen der Temperatur oder Luftfeuchtigkeit ausgesetzt ist. Die zulässige Luftfeuchtigkeit beim Lagern von Papier liegt zwischen 25 % und 75 % (bei einer Raumtemperatur von 15 °C bis 27,5 °C). Wenn das Papier an einem Ort gelagert wird, der diese Anforderungen nicht erfüllt, können der Papiereinzug und die Bildqualität beeinträchtigt werden. |
Richtlinien zum Verwenden von bereits bedrucktem Papier
Wenn Sie Papier verwenden, auf das bereits mit einem anderen Gerät gedruckt wurde (bereits bedrucktes Papier), kann sich der Lebenszyklus der Teile verringern oder die Reinigungshäufigkeit erhöhen. Für Informationen zu den Richtlinien zum Verwenden von bereits bedrucktem Papier, wie beispielsweise die verwendete Tinte, das Auftragen von Spritzpulver und Sicherheitshinweise, wenden Sie sich an den Händler, an den Ort, an dem das vorgedruckte Papier gekauft wurde, oder an Ihren autorisierten Canon-Händler vor Ort.
Verwenden von mit einem Offsetdrucker bedrucktem Papier
Je nach dem Typ kann die von Offsetdruckern verwendete Tinte Substanzen (wie Lösungsmittel oder Wachs) enthalten, die bei hohen Temperaturen die Tinte weicher machen oder schmelzen. Dieses Gerät arbeitet bei der Tonerfixierung mit einer hohen Temperatur. Wenn Sie also Papier verwenden, das mit derartigen Tinten bedruckt wurde, kann die Tinte an der Fixiereinheit usw. kleben bleiben, so dass das ausgegebene Papier verschmutzt erscheint oder sich die Lebensdauer von Teilen verkürzt. Um zu verhindern, dass Tinte schmilzt, empfiehlt es sich, mit hitzeresistenter ölbasierter (Oxidations-/Polymerisationstyp) oder UV-härtender Tinte bedrucktes Papier zu verwenden.
Wenn die Tinte schmilzt, lässt sich das Problem möglicherweise durch eine niedrigere Temperatur der Fixiereinheit beheben. Allerdings wird dadurch unter Umständen die Fixierung abgeschwächt. Weitere Informationen dazu erhalten Sie bei Ihrem Händler oder Kundendienst.
Lassen Sie bereits bedrucktes Papier vor dem Gebrauch ausreichend lange (mindestens 72 Stunden) trocknen.
Drucken Sie nicht auf Bereiche, auf denen sich bereits Tinte befindet, oder auf lackierte Bereiche. Andernfalls haftet der Toner möglicherweise nicht auf der bereits mit Tinte versehenen Oberfläche (vor allem bei beschichtetem Papier) und die Ausgabe ist verschmutzt oder weist je nach der Rasterfrequenz oder dem Rasterwinkel einen Moiré-Effekt auf (glänzendes, wellenförmiges Muster). Wenn es sich nicht umgehen lässt, auf eine mit Tinte versehene Fläche zu drucken, lässt sich das Ergebnis unter Umständen verbessern, wenn Sie auf einen Bereich drucken, an dem die Bilddichte gering ist. Bei einem Moiré-Effekt können Sie das Druckergebnis zudem verbessern, indem Sie die Rasterfrequenz einstellen. Weitere Informationen dazu erhalten Sie bei Ihrem Händler oder Kundendienst.
Spritzpulver enthält Partikel, die aufgetragen werden, um beim Drucken mit ölbasierter Tinte ein Ausbluten zu verhindern. Wenn Sie diesem Gerät Papier mit Spritzpulver zuführen, kann dieses im Gerät verteilt werden und zu verschmutzten Ausdrucken führen oder die Übertragungsleistung von Walzen und Riemen beeinträchtigen. Wenn Sie also mit ölbasierter Tinte bedrucktes Papier verwenden, vermeiden Sie Papier mit großen Mengen an Spritzpulver. Wenn das Problem trotzdem weiterhin auftritt, empfiehlt es sich, ganz auf Spritzpulver zu verzichten. Wenn das Geräteinnere durch Spritzpulver verschmutzt ist, wenden Sie sich an Ihren Händler oder Kundendienst.
Verwenden von mit einem Vollfarblaserdrucker bedrucktem Papier
Verwenden Sie kein Papier, das mit einem Vollfarblaserdrucker bedruckt wurde. Da die Temperatur zur Tonerfixierung bei diesem Gerät höher ist als bei einem normalen Farblaserdrucker, kann sich das Papier, wenn der Toner der bedruckten Medien schmilzt, in der Fixiereinheit stauen und das Gerät beschädigen. Außerdem kann auch unter den vorgegebenen Bedingungen die Qualität der Ausdrucke beispielsweise aufgrund von Änderungen im Glanz beeinträchtigt werden. Wenn Sie mit einem Vollfarblaserdrucker bedruckte Medien verwenden müssen, verringern Sie den Druckbereich und die Bilddichte. Wenden Sie sich beim Verwenden von mit einem Vollfarblaserdrucker bedruckten Medien jedoch unbedingt an Ihren Händler oder Kundendienst.
Sie können mit einem Vollfarblaserdrucker bedrucktes Papier nur verwenden, wenn das Papier als Deckblatt oder Zwischenblatt verwendet und von der "Zuschiesseinheit R" zugeführt wird. Achten Sie in diesem Fall auf die Papierwellung und auf aneinanderklebende Blätter.
Sonstige Vorsichtshinweise
Wenn Sie dem Gerät bereits bedrucktes Papier zuführen, kann sich die Papierqualität ändern. Wenn das Papier nicht korrekt zugeführt wird, führen Sie <Level Gebläse Papiertr. just.> aus.
Verpacken Sie bereits bedrucktes Papier in der Originalverpackung, und bewahren Sie es an einem trockenen Ort und vor direkter Sonneneinstrahlung geschützt auf.
Vorsichtshinweise zur Papierwellung
Papierstaus oder schlechte Druckqualität sind oft auf gewelltes Papier zurückzuführen. Papiersteife, Richtung und Ausmaß der Wellung wirken sich ganz erheblich darauf aus, wie gut das Papier durch das Gerät transportiert wird. Wenn sich Papier wellt, korrigieren Sie das Ausmaß der Wellung immer wie unten beschrieben auf ein geeignetes Maß.
Zusammenhang zwischen Papiermaserung und Ausrichtung der Wellung
Die Papiersteife hängt von der Ausrichtung der Papiermaserung ab (Fasern, aus denen das Papier besteht). Papier wellt sich in der Regel parallel zur Ausrichtung der Maserung.
Ausrichtung der Papiermaserung | ||
Lange Fasern | Kurze Fasern | |
 |  | |
 : Hohe Tendenz zur Wellung : Geringe Tendenz zur Wellung |
 |
Bei dünnem Papier von 60 g/m2 bis 63 g/m2 empfiehlt es sich, Papier zu verwenden, dessen Fasern parallel zu der Richtung verlaufen, in der das Papier zugeführt werden soll. |
Korrigieren der Wellung
Um durch Papierwellung verursachte Probleme zu vermeiden, müssen Wellungen korrigiert und im zulässigen Bereich gehalten werden. Ab welchem Grad der Wellung Probleme auftreten, hängt vom Papiertyp und Gewicht ab.
| ||||||||||||||||||
Messen der Wellung Legen Sie das Papier wie in den Abbildungen unten gezeigt mit den Papierwellen nach oben weisend auf eine ebene Oberfläche, und messen Sie die Wellung an beiden Ecken der Vorderkante des Papiers. Wenn die Wellung senkrecht zur Zufuhrrichtung verläuft
Wenn die Wellung parallel zur Zufuhrrichtung verläuft
|
Akzeptabler Bereich der Wellung, wenn diese senkrecht zur Zufuhrrichtung verläuft
Wenn Sie Papier vom Hauptgerät, "POD Papiermagazin E" oder "Zweites POD Papiermagazin E" zuführen
Es empfiehlt sich, eine Wellung von maximal 5 mm nach oben und unten zuzulassen.
Papier, das schwerer als 350 g/m2 ist, kann nicht verwendet werden, da es sich nach unten wellt.
Akzeptabler Bereich der Wellung, wenn diese parallel zur Zufuhrrichtung verläuft
Wenn Sie Papier vom Hauptgerät, "POD Papiermagazin E" oder "Zweites POD Papiermagazin E" zuführen
Papier, das in Zufuhrrichtung von vorne gesehen gewellt erscheint, kann zu Lücken zwischen den seitlichen Regulierungsplatten im Papiermagazin führen, so dass das Papier diagonal eingezogen wird. Wenn sich die Verwendung von gewelltem Papier nicht vermeiden lässt, stellen Sie sicher, dass das Ausmaß der Wellung maximal 5 mm beträgt.
Bei schwerem Papier (106 g/m2 bis 500 g/m2) können keine gewellten Blätter verwendet werden. Abgesehen davon kann es bei schwerem Papier (106 g/m2 bis 500 g/m2) ohnehin zu Einzugsproblemen kommen, auch wenn es nicht gewellt ist. Bei Papier, das kleiner als A4 ist, empfiehlt es sich, dass die Fasern parallel zur längeren Papierkante verlaufen. Bei Papier, das größer als B4 ist, empfiehlt es sich, dass die Fasern parallel zur kürzeren Papierkante verlaufen.
|
Bei schwerem und kleinformatigem Papier darf die Wellung in beide Richtungen maximal 5 mm betragen.  : Wellung von 1 mm: Wellung von 7 mm |
Aufbewahren von Papier, das mit dem Gerät bedruckt wurde
Beachten Sie die folgenden Vorsichtshinweise, wenn Sie Papier handhaben oder lagern, das mit dem Gerät bedruckt wurde.
Lagern von bedrucktem Papier
Lagern Sie das Papier auf einer flachen Oberfläche.
Lagern Sie das Papier nicht zusammen mit Gegenständen aus PVC (Polyvinylchlorid), wie zum Beispiel Klarsichtheftern. Der Toner kann schmelzen, wodurch das Papier an dem PVC-basierten Material haftet.
Lagern Sie Papier so, dass es nicht geknickt wird oder knittert. Andernfalls kann sich der Toner lösen.
Wenn Sie vorhaben, Papier über längere Zeit zu lagern (zwei oder mehr Jahre) bewahren Sie es in einem Ordner usw. auf.
Die langfristige Lager kann dazu führen, dass sich das Papier verfärbt, was wiederum dazu führen kann, dass sich der Druck verfärbt.
Lagern Sie Papier nicht an Orten mit hohen Temperaturen.
Vorsichtshinweise beim Verwenden von Klebstoff mit den Ausdrucken
Verwenden Sie immer unlösliches Klebemittel.
Testen Sie das Klebemittel vor der Verwendung auf einem nicht benötigten Ausdruck.
Bevor Sie Ausdrucke stapeln, auf denen sich Klebstoff befindet, überprüfen Sie, dass der Klebstoff vollständig getrocknet ist.
