Papierstaus in der Zufuhreinheit
In diesem Abschnitt wird beschrieben, wie Sie einen Papierstau in der Zufuhreinheit beheben können. Überprüfen Sie die Papierstauposition auf dem Bildschirm und befolgen Sie das Verfahren zum Entfernen des Papiers.
Die folgende Abbildung zeigt die Lage der Zufuhreinheit.
/b_U03407.gif)
|
Achten Sie beim Öffnen und Schließen der einzelnen Führungen oder Abdeckungen darauf, dass sich Ihre Finger nicht im Spalt verfangen. |
 |

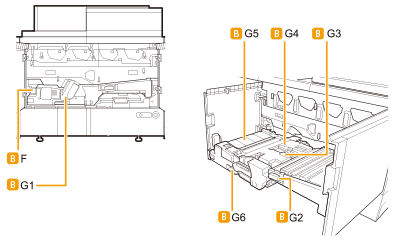

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.  |
1
Öffnen Sie die vordere Abdeckung des Druckmoduls in der Reihenfolge links und rechts.
2
Neigen Sie den Hebel (G1) nach rechts.
3
Greifen Sie den Hebel (G1) und ziehen Sie die Einzugseinheit heraus.
4
Öffnen Sie die Führung (G2).
5
Öffnen Sie die Führung (G3) und drücken Sie den Hebel, um die Führung (G4) zu öffnen.
6
Entfernen Sie das gestaute Papier.
7
Schließen Sie die Führungen (G4, G3 und G2).
8
Ziehen Sie das gesamte gestaute Papier aus der (G5).
9
Öffnen Sie die Führung (G6).
10
Entfernen Sie das gestaute Papier.
11
Schließen Sie die Führung (G6).
12
Schließen Sie die Einzugseinheit.
 |
Stellen Sie sicher, dass die Einzugseinheit korrekt in ihre Originalposition zurückgestellt wird. |
13
Bringen Sie den Hebel (G1) an seine ursprüngliche Position zurück.
14
Schließen Sie die vordere Abdeckung des Druckmoduls in der Reihenfolge rechts und links.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
