Papierstaus in der unteren Zufuhreinheit/in den Papiermagazinen der Haupteinheit
In diesem Abschnitt wird beschrieben, wie Sie einen Papierstau in der unteren Zufuhreinheit/den Papiermagazinen der Haupteinheit beheben können. Überprüfen Sie die Papierstauposition auf dem Bildschirm und befolgen Sie das Verfahren zum Entfernen des Papiers.
Die Position der unteren Zufuhreinheit/Papiermagazine der Haupteinheit ist in der folgenden Abbildung dargestellt.
|
Achten Sie beim Öffnen und Schließen der einzelnen Führungen oder Abdeckungen darauf, dass sich Ihre Finger nicht im Spalt verfangen. |
 |
Führen Sie unbedingt alle Verfahren ausnahmslos durch. |
 |

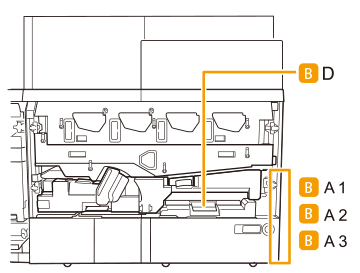

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.  |
1
Öffnen Sie die vordere Abdeckung des Druckmoduls in der Reihenfolge links und rechts.
2
Heben Sie die Führung (D) an.
3
Entfernen Sie das gestaute Papier und legen Sie die Führung (D) wieder ein.
4
Drücken Sie den Knopf (A1) zum Öffnen der rechten unteren Abdeckung.
5
Entfernen Sie das gestaute Papier.
6
Drehen Sie das Rädchen (A2) in Pfeilrichtung und entfernen Sie das gesamte gestaute Papier.
7
Drücken Sie den Hebel, um die Führung (A3) zu öffnen.
8
Entfernen Sie das gestaute Papier.
9
Schließen Sie die Führung (A3).
10
Schließen Sie die rechte untere Abdeckung.
11
Drücken Sie den Knopf am rechten Papiermagazin.
12
Fassen Sie das Papiermagazin an seinem Griff an und ziehen Sie es bis zum Anschlag heraus.
|
Ziehen Sie das Papiermagazin nicht mit Gewalt heraus. |
13
Entfernen Sie das gestaute Papier.
14
Schließen Sie das rechte Papiermagazin.
15
Schließen Sie die vordere Abdeckung des Druckmoduls in der Reihenfolge rechts und links.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
