Papierstaus in der vorderen rechten Abdeckung/horizontaler Weg
In diesem Abschnitt wird beschrieben, wie Sie einen Papierstau auf der Seite des POD Papiermagazin E/Zweites POD Papiermagazin E beheben können. Überprüfen Sie die Papierstauposition auf dem Bildschirm und befolgen Sie das Verfahren zum Entfernen des Papiers.
Die Position der vorderen rechten Abdeckung/horizontaler Weg ist in der folgenden Abbildung dargestellt.
 |
Achten Sie beim Öffnen und Schließen der einzelnen Führungen oder Abdeckungen darauf, dass sich Ihre Finger nicht im Spalt verfangen. |
 |

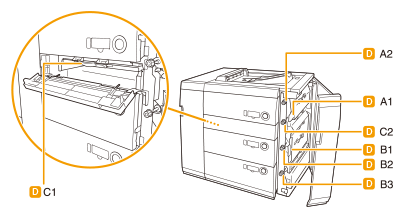

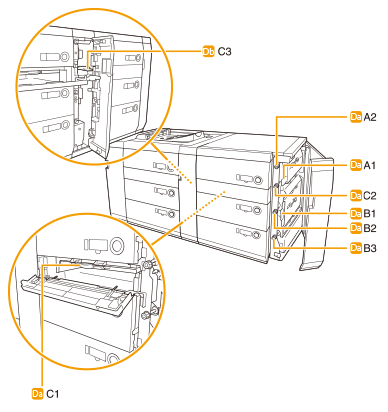

Sie können einen Papierstau, der auftritt, wenn das POD Papiermagazin E/Zweites POD Papiermagazin E angebracht ist, auf dieselbe Weise beheben wie einen Papierstau, der auftritt, wenn nur das POD Papiermagazin E angebracht ist. Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf. Wenn nur das POD Papiermagazin E angebracht ist:  Wenn das POD Papiermagazin E/Zweites POD Papiermagazin E angebracht ist: Die Bezeichnungen für die Zweites POD Papiermagazin E-Seite werden mit Da- (z. B.: Da-A1) angegeben und die Bezeichnungen für die POD Papiermagazin E-Seite werden mit Db- angegeben.  |
1
Öffnen Sie die vordere rechte Abdeckung des POD Papiermagazins.
2
Öffnen Sie die Führungen (A1 und B1).
3
Entfernen Sie das gestaute Papier.
4
Drehen Sie die Rädchen (A2, B2 und B3) in Pfeilrichtung (im Uhrzeigersinn) an den Positionen, an denen der Papierstau aufgetreten ist.
5
Entfernen Sie das gestaute Papier.
6
Schließen Sie die Führungen (A1 und B1).
7
Öffnen Sie die Abdeckung des horizontalen Pass.
8
Öffnen Sie die Führung (C1).
9
Entfernen Sie das gestaute Papier.
10
Drehen Sie das Rädchen (C2) in Pfeilrichtung (im Uhrzeigersinn) und entfernen Sie das gesamte gestaute Papier.
11
Schließen Sie die Führung (C1).
12
Öffnen Sie die Führung (C3) (nur wenn das POD Papiermagazin E/Zweites POD Papiermagazin E angebracht ist).
13
Entfernen Sie das gesamte gestaute Papier (nur wenn das POD Papiermagazin E/Zweites POD Papiermagazin E angebracht ist).
14
Schließen Sie die Führung (C3) (nur wenn das POD Papiermagazin E/Zweites POD Papiermagazin E angebracht ist).
15
Schließen Sie die Abdeckung des horizontalen Pass.
16
Schließen Sie die vordere rechte Abdeckung des POD Papiermagazins.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
