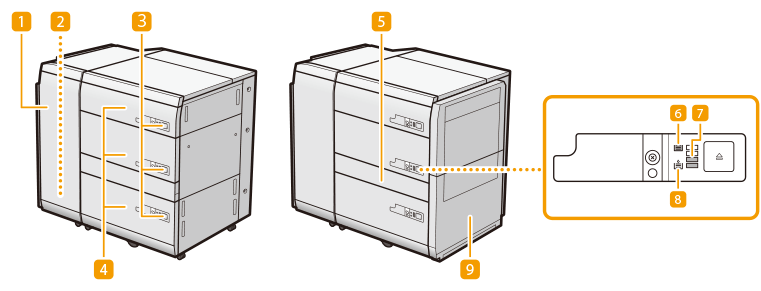

POD纸仓-F/POD纸仓-F + 供纸通路连接组件

如果安装了“POD纸仓-F”，则可以提供三个附加的供纸器。
“POD纸仓-F”的上和中纸仓最多分别可以添加1,500 张纸(80 g/m2)，下纸仓最多可以添加2,000 张纸(80 g/m2)。
此外，可使用可选配件“POD纸仓 供纸通路连接组件-A”将“长纸大容量侧纸仓 – A”或“旁路堆栈供纸器-D”连接至本机。

前盖板（缓冲区）

发生卡纸时打开此部件。纸张卡在POD纸仓-F中（可选）

退纸托盘

如果本机检测到多重进纸，则会将纸张输出至退纸托盘。

开启按钮

按下可以在添加纸张等情况下打开纸仓。

纸仓

添加纸张。将纸张添加到POD纸仓-F

通过路径盖板

打开该盖板可以取出卡纸。纸张卡在POD纸仓-F中（可选）
* 如果未连接可选配件“POD纸仓 供纸通路连接组件-A”，则该盖无法打开。

纸张添加图标

将纸张添加到纸仓中时亮起。

剩余纸张

以25%的增量显示纸仓中的剩余纸张。

进纸图标

纸仓需要添加纸张时亮起。

POD纸仓 供纸通路连接组件-A

使用“POD纸仓 供纸通路连接组件-A”将附加供纸器安装到“POD纸仓-F”上。
请务必先将POD纸仓-F接地，然后将其电源插头连接到电源上。此外，请务必先从电源上拔下电源插头，然后断开接地连接。
请勿在POD纸仓-F上放置重物。这可能导致损坏。
处理纸张时，请小心不要被纸张边缘割破手。
如果本机处于睡眠模式，可能无法打开纸仓。在这种情况下，请重新激活本机，然后按“POD纸仓-F”上的打开按钮。
如果使用覆膜薄纸进行打印，则根据最近打印作业的情况，纸张可能会起皱褶。此时，请将纸仓打开约10分钟以降低纸仓的温度，然后再开始打印。
有关可使用的单位重量和纸张尺寸的详细信息，请参阅可用纸张中“POD纸仓-F”的项目。

将纸张添加到POD纸仓-F

纸仓内部的升降装置自动升起和落下。添加纸张时，请小心不要夹住手指，否则可能导致人身伤害。
如果在装订设置下打印时纸张用尽并且打印停止，请勿取出准备要装订的输出页。(清除卡纸后，会恢复打印和装订。)
如果需要抬起升降装置(例如，如有物品掉入纸仓)，升降装置抬起高度不要超过50 mm，且不要以对角方向抬起升降装置，因为这样做可能导致本机出现故障或损坏。
主电源打开时请勿抬起纸仓内部的升降装置，否则可能导致本机发生故障或损坏。如果需要抬起升降装置，例如有物体掉入，请在纸仓打开的情况下关闭主电源。有关关闭本机的说明，请参阅关闭本机。
如果纸张两面均为长度在182 mm和487.7 mm之间且宽度在139.7 mm和330.2 mm之间，则可以添加自定义纸张尺寸。如果任一面小于或大于可以添加的纸张尺寸，则无法添加自定义纸张尺寸。
如果打印期间出现提示添加纸张的信息，则在添加正确的纸张后，自动执行剩余的打印作业。如果选择不同的供纸器，剩余的打印作业在按<确定>后开始执行。
要取消打印，按<取消>。
请查阅“特殊介质操作指南”并对要添加到“POD纸仓-F”中的纸张进行适当的设置。
当不使用标签进纸附件时，请将其妥善保存以免丢失。
1
打开纸仓。
1
按开启按钮。
2
打开纸仓。
内部升降装置自动下降至纸张添加位置。
添加标签纸时
拆下标签进纸附件套。
即使按开启按钮，纸仓开启也可能需要一些时间。
2
准备要添加的纸张。
将纸张的四边分别呈扇形展开几次，并对齐边缘以便于送入。
为获得高质量打印输出，请使用Canon推荐的纸张。
添加纸张前，务必将纸张呈扇形展开几次，并对齐边缘以便于送入。
3
添加纸张。
紧靠纸仓左壁添加纸叠。
添加标签纸时

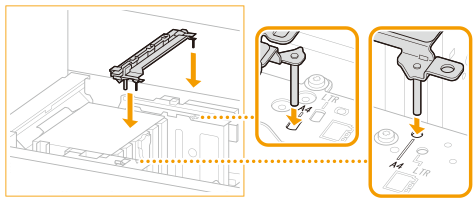

根据所添加标签纸的尺寸设置标签进纸附件套。
请务必检查标记并将标签进纸附件套设置在与纸张尺寸匹配的位置。
一次添加厚纸叠可能会因纸张边缘损坏或卷曲而导致打印问题。一次添加的纸叠不要厚于20 mm。
如果使用的纸张带有徽标标记，添加时请注意方向。在POD纸仓-F中添加已有打印内容的纸张
当您添加标签纸时，以正常标签顺序进行添加，使标签在进纸方向的另一侧。
4
轻轻将纸仓推回本机，直至其进入闭合位置。
内部升降装置自动升起，纸仓做好打印准备。
关闭纸仓时，请小心不要夹住手指，否则可能会导致人身伤害。
在以下情况下，调整尺寸更改板以符合正在添加的纸张尺寸。更改纸张尺寸 - POD纸仓-F
首次将纸张添加到纸仓中时。
添加纸张时，因正在添加的纸张尺寸与当前尺寸更改板设置的纸张尺寸不相符，纸叠的边缘可能会在纸仓中卷曲或者纸张边缘和尺寸更改板间出现间隙。
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动，否则可能导致本机发生故障或损坏。
请勿在打开/关闭纸仓时使纸仓受到剧烈震动，否则可能导致本机发生故障、损坏或图像错位。
请勿将不兼容的纸张装入“POD纸仓-F”。否则可能导致卡纸。可用纸张
在将纸张添加到纸仓中之前，必须展平卷曲的纸张。
请勿在纸叠旁边的纸仓留空部分放置纸张或任何其他物体，因为这样做可能导致本机发生故障或损坏。
纸张吹风机安装在“POD纸仓-F”内部。切勿将回形针或其他异物插入吹风机端口。
如果添加的纸张超过添加限制标记()，或者未将纸盒完全推入纸仓，则无法进行复印或打印。
确保纸叠高度不超过添加限制标记()。
务必检查纸仓是否安装到位。
如果无法将第一个输出印张顺畅地输出到输出托盘上，我们建议事先在输出托盘上放一张尺寸与输出纸张相同或更大的空白印张。
将纸张添加到纸仓时，请确保纸张尺寸设置与正在添加的纸张尺寸相同。
将纸张添加到后限位挡板的辊下方。
添加纸张时，确保纸叠的高度不超过20 mm。如果纸叠高度超过20 mm，纸叠边缘可能卷曲或起皱，从而可能导致打印质量较差。
如果纸张包装上有说明指定纸张的哪一面可以加载，请遵循这些说明。
将纸张添加到纸仓中时，向上的一面为打印面。
如果打印时出现问题，尝试翻转纸叠并将其重新装入。然而，纹理细致的纸张、单面覆膜纸和正反两面经过不同打印的纸张无法翻转。请为此类纸张更换新纸张。
有关已有打印内容纸张（即上面已印有徽标或图案的纸张）的打印方向的详细信息，请参阅要添加纸张的方向。
用原包装将剩余的纸张重新包好，存放在干燥且远离阳光直射的地方。
如果纸张用完，打印停止，添加新的纸叠。新纸叠添加完毕后，打印重新开始。
确保在打开纸仓时将纸张正确添加至堆叠区域。如果纸张添加不当或纸张留在堆叠区域内，请重新正确添加纸张。否则可能导致纸张被折叠或发生卡纸。

更改纸张尺寸 - POD纸仓-F

1
按   <参数选择>  <纸张设置>  <纸张设置>并注册所需的纸张尺寸。
添加标准尺寸纸张时，将自动检测纸张尺寸。
如果要添加任意尺寸纸张，请参阅指定纸盒中的纸张尺寸和类型，然后注册纸张尺寸。
2
打开纸仓。
1
按开启按钮。
2
打开纸仓。
内部升降装置自动下降至纸张添加位置。
即使按开启按钮，纸仓开启也可能需要一些时间。
3

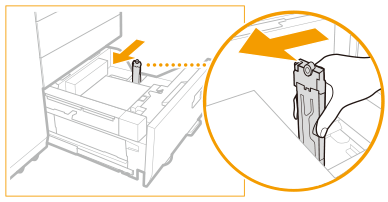

滑动后限位挡板，直到其不再夹持要放置的纸张。
按下图所示，按住并滑动后限位挡板。
添加标签纸时
拆下标签进纸附件套。
4
取出所有添加的纸张。
5

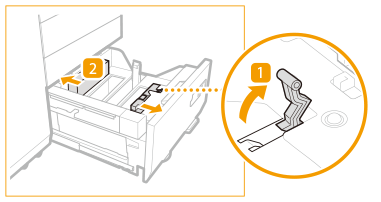

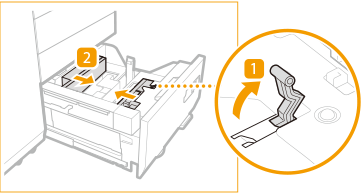

将尺寸更改板移至不会夹持纸张的位置。
1
解除尺寸更改板锁定。
2
将尺寸更改板滑到不会夹持所设置纸张的位置。
6
调整尺寸更改板的位置以与纸张对齐。
1
将目标尺寸的纸张设置到大约10 mm高。
2
滑动尺寸更改板（前）和尺寸更改板（后）以与纸张尺寸匹配。
设置纸张使其与纸仓的左侧壁齐平。
如果使用的纸张带有徽标标记，添加时请注意方向。在POD纸仓-F中添加已有打印内容的纸张
当您添加标签纸时，以正常标签顺序进行添加，使标签在进纸方向的另一侧。
7

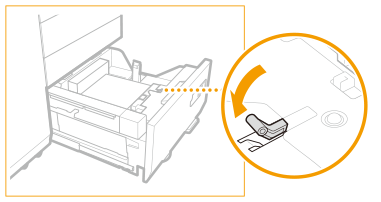

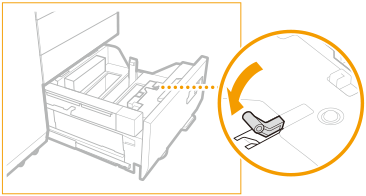

锁定尺寸更改板的手柄并将其固定。
8

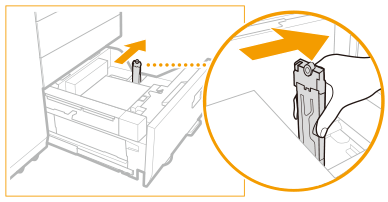

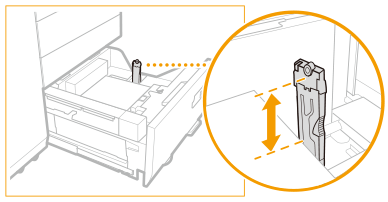

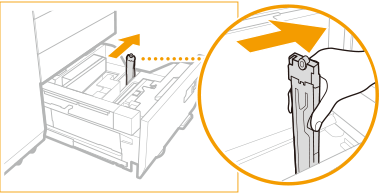

捏住后限位挡板上的手柄，如下图所示。在不松开手柄的情况下，滑动纸张固定挡板使其与想要的纸张尺寸对齐。
如果后限位挡板与添加的纸张分离，则滑动后限位挡板，将其对齐想要的纸张尺寸。
9
将所有剩余的想要更改尺寸的纸张添加到纸仓中。
添加标签纸时
根据所添加标签纸的尺寸设置标签进纸附件套。
请务必检查标记并将标签进纸附件套设置在与纸张尺寸匹配的位置。
10
轻轻将纸仓推回本机，直至其进入闭合位置。
内部升降装置自动升起，纸仓做好打印准备。
11
更改介质片上的纸张尺寸并将其插入介质板。
1
将介质片拉出介质板。
2
在介质片上粘贴纸张尺寸标签以符合新的纸张尺寸。
3
将介质片插入介质板。

在POD纸仓-F中添加信封

可用的信封类型和添加限制

添加限制可能会根据信封类型而有所差异。
信封类型
上、中和下纸仓添加限制（高度）
添加限制标记
Kakugata 2、9" x 12"或10" x 13"
上/中：50 mm
下：100 mm
-
安装了信封输送器附件-J时
Nagagata 3、Yougatanaga 3、6" x 9"、ISO-C5、Monarch、No.10 (COM10)
上/中：50 mm
下：100 mm
确保信封叠高度不超过添加限制标记。
信封可指定的自定义纸张尺寸如下所示：
如果没有安装信封输送器附件-J：139.7 mm x 182.0 mm到330.2 mm x 487.7 mm
如果安装了信封输送器附件-J：98.0 mm x 182.0 mm到330.2 mm x 487.7 mm
确保堆叠信封顶部的高度差在10 mm以内。
如果正在使用宽度为162 mm或以下的自定义尺寸信封，则建议使用信封输送器附件-J。
1
准备添加信封。添加信封之前
2
添加信封。

安装信封输送器附件-J并添加信封

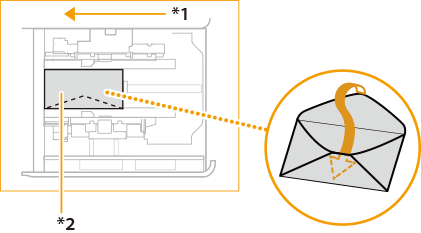

信封进纸方向

拆卸可选信封输送器附件-J

在POD纸仓-F中添加已有打印内容的纸张

如果使用的纸张已打印徽标，添加时请注意纸张方向。正确添加纸张，从而在印有徽标的一面打印。
执行复印操作时，同样要注意原稿放置的方向。放置原稿
事先将<图像方向优先>和<从输稿器复印的速度优先>设置为<关闭>。
<图像方向优先>
<从输稿器复印的速度优先>
添加带有徽标标记的竖直方向纸张
根据纸张尺寸，按照下图所示添加纸张，徽标面向上。
A4/B5

A3/B4
添加带有徽标标记的水平方向纸张
根据纸张尺寸，按照下图所示添加纸张，徽标面向上。
A4/B5

A3/B4
