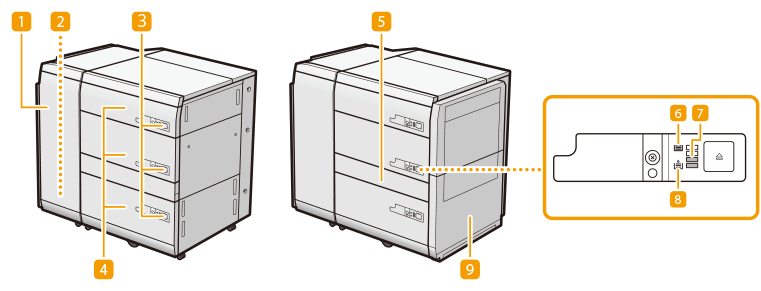

POD Deck-F/POD Deck-F + Path Kit

앞면 커버(버퍼 패스)

이스케이프 트레이

열기 버튼

용지 데크

통과 커버

용지 적재 아이콘

남은 용지

용지 급지 아이콘

POD Deck Path Kit-A

전원에 플러그를 꽂기 전에 "POD Deck-F"를 확실히 접지합니다. 또한, 접지 연결을 분리하기 전에는 전원에서 플러그를 확실히 제거합니다. "POD Deck-F" 위에 무거운 물건을 올려 놓지 마십시오. 손상될 수 있습니다. 용지를 취급할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오.

기기가 슬립 모드에 있는 경우 용지 데크를 열지 못할 수 있습니다. 이 경우 기기를 다시 활성화한 다음 "POD Deck-F"에 있는 열기 버튼을 누르십시오. 코팅된 얇은 용지를 사용하여 인쇄하는 경우 최신 인쇄 작업에 따라 구겨질 수 있습니다. 이 경우 용지 데크를 약 10분 동안 열어 두고 용지 데크의 온도를 낮춘 다음 인쇄를 다시 시작하십시오.

사용 가능한 기본 중량 및 용지 크기에 대한 자세한 내용은 사용 가능한 용지에서 "POD Deck-F"의 항목을 참조하십시오.

POD Deck-F에 용지 넣기

용지 데크 내부의 리프터는 자동으로 올라가고 내려갑니다. 용지를 적재할 때 손가락이 끼지 않도록 주의하십시오. 부상을 입을 수 있습니다.

스테이플을 설정한 상태에서 인쇄하는 중 용지가 떨어져 인쇄가 멈춘 경우, 스테이플 작업을 대기 중인 출력 시트를 제거하지 마십시오(용지 걸림을 제거하고 나면 인쇄와 스테이플링 작업이 재개됩니다). 리프터를 들어올려야 하는 경우(예: 용지 데크 안에 사물을 떨어뜨린 경우) 리프터를 50mm 이상 또는 대각선으로 들어올리지 마십시오. 이렇게 하면 기기의 오작동 또는 손상을 초래할 수 있습니다. 주전원이 켜져 있는 중에 용지 데크 내부의 리프터를 들어올리지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다. 리프터를 들어올려야 하는 경우(예를 들어, 물체를 떨어뜨렸을 때), 용지 데크를 열고 주전원을 끄십시오. 기기를 끄는 방법에 대한 자세한 내용은, 기기 끄기를 참조하십시오.

용지 크기가 길이 182mm에서 487.7mm 사이, 너비 139.7mm에서 330.2mm 사이인 경우에는 사용자 정의 크기 용지를 넣을 수 있습니다. 한쪽 크기가 넣을 수 있는 용지의 크기보다 크거나 작은 경우에는 사용자 정의 크기 용지를 넣을 수 없습니다. 인쇄 중에 용지를 적재하라는 메시지가 나타나는 경우, 적절한 용지를 적재한 후에 잔여 인쇄가 자동으로 수행됩니다. 다른 용지 공급원을 선택한 경우, <확인>을 누른 후 나머지가 인쇄됩니다. 인쇄를 취소하려면 <취소>를 누릅니다. 특수 매체 취급 가이드를 확인하여 "POD Deck-F"에 적재할 용지에 맞는 적절한 설정을 합니다. 탭 공급 장치를 사용하지 않는 경우, 분실되지 않도록 안전한 장소에 보관하십시오.

1	열기 버튼을 누릅니다.
2	용지 데크를 엽니다. 내부의 리프터가 자동으로 용지 적재 위치로 내려갑니다.

탭 용지가 적재된 경우

탭 용지를 적재하는 경우

용지 덱을 닫을 때 손가락이 걸리지 않도록 주의하십시오. 부상을 입을 수 있습니다.

다음과 같은 상황일 경우에 적재된 용지의 크기와 일치하게 만들려면 크기 변경 판을 조정합니다. 용지 크기 변경: POD Deck-F 처음 용지 데크에 용지를 적재할 경우 용지를 적재하다 용지 묶음의 모서리가 용지 데크 내에서 말리거나 용지의 모서리와 크기 변경 판 사이에 틈이 생긴 이유는 적재된 용지와 크기 변경 판에 현재 설정된 값이 서로 일치하지 않기 때문입니다. 용지 데크에 용지를 적재할 때 뒤쪽 가장자리의 고정 장치에 강한 충격이 가해지지 않도록 주의하십시오. 기기 오작동 또는 손상을 초래할 수 있습니다. 용지 데크를 열고 닫을 때 용지 데크에 강한 충격을 가하지 마십시오. 이렇게 하면 기기 오작동, 손상 또는 이미지 조정 불량을 초래할 수 있습니다. 규격이 맞지 않는 용지를 "POD Deck-F"에 넣지 마십시오. 용지 걸림이 발생할 수 있습니다. 사용 가능한 용지 용지 데크 유닛에 적재하기 전에 구겨지거나 말린 용지를 잘 펴야 합니다. 용지 데크 유닛 안에서 용지 더미 옆에 있는 빈 공간에는 절대로 용지나 다른 물건을 놓지 마십시오. 이렇게 하면 기기 오작동 또는 손상을 초래할 수 있습니다. "POD Deck-F" 내부에 용지 블로어가 장착되어 있습니다. 블로어 포트에 종이 클립 등 다른 이물질을 삽입하지 마십시오. 적재 제한 표시()를 초과하여 용지를 적재하거나, 용지 서랍을 용지 데크 유닛 안으로 완전히 밀어 넣지 않으면 복사나 인쇄를 할 수 없게 됩니다. 용지 더미의 높이가 적재 제한 표시()를 넘어가지 않는지 확인하십시오. 용지 데크 유닛이 제자리에 있는지 항상 확인하십시오. 첫 번째 출력 용지가 배지 트레이에 부드럽게 출력되지 않는 경우 배지 트레이에 출력 용지의 크기 이상의 빈 용지를 배지 트레이에 미리 놓는 것이 좋습니다.

용지 데크에 용지를 적재할 때에는 용지 크기 설정이 실제로 적재되는 용지와 같은 크기인지 확인하십시오. 뒤쪽 가장자리 고정 장치의 롤러 아래로 용지를 적재하십시오. 용지를 적재할 때에는 용지 더미의 높이가 20mm를 웃돌지 않아야 합니다. 용지 더미의 높이가 20mm를 웃도는 경우, 용지 더미의 가장자리가 말리거나 구겨질 수 있고 결과적으로 인쇄 품질이 불량해질 수 있습니다. 용지의 패키지에 용지의 어느 면으로 넣어야 하는지 지침이 있는 경우 그 지침을 따르십시오. 용지 데크 유닛에 용지를 적재했을 때 위를 향한 면이 인쇄되는 면입니다. 인쇄 중에 문제가 발생하면 용지 더미를 뒤집어서 다시 넣어보십시오. 하지만 텍스처링된 용지, 단면 코팅 용지 및 앞뒷면이 다르게 인쇄된 용지를 뒤집으면 안 됩니다. 이런 용지는 새 용지로 바꾸십시오. 이면지(로고 또는 패턴이 이미 인쇄된 용지)의 인쇄 방향에 대한 더 자세한 내용은 용지가 적재되는 방향을 참고하십시오. 남은 용지는 원래 포장지에 다시 넣어 직사광선이 들지 않는 건조한 장소에 보관하십시오. 용지가 떨어지거나 인쇄가 중단되면 새 용지 더미를 넣습니다. 새 용지 더미를 넣은 후 인쇄가 다시 시작됩니다. 용지 데크를 열 때 적재 영역에 용지를 정확히 넣도록 하십시오. 용지를 잘못 넣었거나 적재 영역에 용지가 남아 있는 경우에는 용지를 정확하게 다시 넣습니다. 종이가 접히거나 걸리게 될 수 있습니다.

용지 크기 변경: POD Deck-F

  <환경 설정>  <용지 설정>  <용지 설정>을 누르고 원하는 용지 크기를 등록합니다.

1	열기 버튼을 누릅니다.
2	용지 데크를 엽니다. 내부의 리프터가 자동으로 용지 적재 위치로 내려갑니다.

탭 용지가 적재된 경우

1	크기 변경 판 잠금 장치를 제거합니다.
2	크기 변경 판을 설정된 용지에 걸리지 않는 위치로 밀어 넣습니다.

1	대상 크기의 용지를 약 10mm 높이로 설정합니다.
2	크기 변경 판(앞)과 크기 변경 판(뒤)을 밀어서 용지 크기에 맞춰 넣습니다.

탭 용지를 적재하는 경우

1	매체 시트를 매체 플레이트에서 당겨 빼냅니다.
2	매체 시트의 새 용지 사이즈에 맞게 용지 크기 라벨을 붙이십시오.
3	매체 시트를 매체 플레이트 안에 삽입하십시오.

POD Deck-F에 봉투 넣기

사용 가능한 봉투 종류 및 적재 제한

봉투 종류	상단, 중간 및 하단 데크 적재 제한(높이)	적재 제한 표시
Kakugata 2, 9" x 12" 또는 10" x 13"	상단/중간: 50mm 하단: 100mm	-
봉투 공급 장치-J가 장착된 경우
Nagagata 3, Yougatanaga 3, 6" x 9", ISO-C5, Monarch, No.10(COM10)	상단/중간: 50mm 하단: 100mm

봉투 더미의 높이가 적재 제한 표시를 넘어가지 않는지 확인하십시오.

봉투에 지정할 수 있는 사용자 설정 용지 크기는 다음과 같습니다. Envelope Feeder Attachment-J가 장착되지 않은 경우: 139.7mm x 182.0mm ~ 330.2mm x 487.7mm Envelope Feeder Attachment-J가 장착된 경우: 98.0mm x 182.0mm ~ 330.2mm x 487.7mm 적재된 봉투 상단의 높이 차이는 10mm 이내인지 확인하십시오. 너비가 162mm 이하인 사용자 정의 크기의 봉투를 사용하는 경우, Envelope Feeder Attachment-J를 사용하는 것이 좋습니다.

Envelope Feeder Attachment-J 장착 및 봉투 적재

1

용지 데크를 엽니다.

1	열기 버튼을 누릅니다.
2	용지 데크를 엽니다. 내부의 리프터가 자동으로 용지 적재 위치로 내려갑니다.

사용 조건에 따라 열기 버튼을 눌러도 용지 카세트를 열 수 있을 때까지 시간이 걸릴 수 있습니다.

2

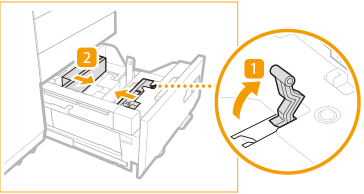

크기 변경 판을 완전히 엽니다.

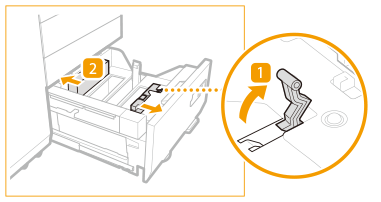

1	크기 변경 판의 잠금을 해제합니다.
2	크기 변경 판을 완전히 열린 위치로 밀어 넣습니다.

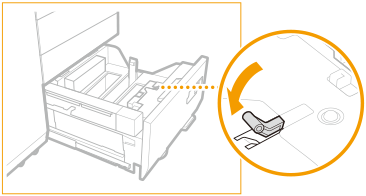

3

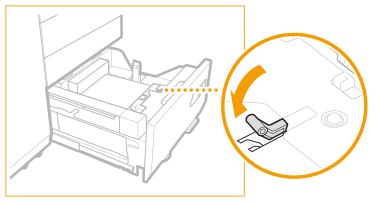

크기 변경 판의 레버를 잠그고 고정합니다.

4

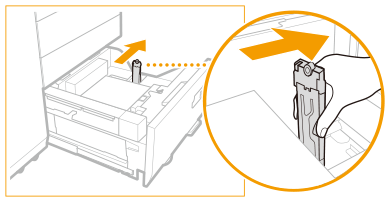

뒤쪽 가장자리 리테이너를 설치 작업에 방해되지 않는 위치로 바깥쪽으로 밀어 냅니다.

5

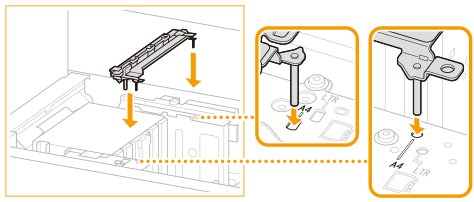

중간 장착물(A)을 리프터에 장착합니다.

중간 장착물(A)의 표시 A가 위를 향하도록 하여 돌출부를 리프터의 개구부에 완전히 삽입합니다. 그런 다음 중간 장착물을 화살표 방향으로 밀어 넣고 리프터 플레이트가 내려가는지 확인합니다.

리프터 플레이트가 내려가지 않으면 중간 장착물을 올바른 위치에 다시 장착합니다.

중간 장착물을 장착하지 않은 상태에서 용지 카세트를 닫으면 오류 메시지가 표시됩니다. 이 경우 용지 카세트를 다시 열고 중간 장착물을 장착하십시오.

6

외부 장착물(B)을 장착합니다.

왼손으로 외부 장착물(B)의 보조 가이드의 왼쪽 가장자리를 잡습니다. 오른손 엄지손가락을 외부 장착물(B) 중앙의 개구부에 넣고, 검지와 중지로 하단 가장자리를 받쳐줍니다. 용지 카세트의 ▽ 표시와 외부 장착물(B)의 △ 표시를 맞추어 장착합니다.

내부 장착물(B) 왼쪽 가장자리의 보조 가이드가 상하로 슬라이드됩니다. 보조 가이드를 위로 이동시켜 내부 장착물(B)에 장착합니다.

7

내부 장착물(C)을 장착합니다.

왼손으로 내부 장착물(C)의 측면을 잡습니다. 오른손 엄지손가락을 내부 장착물(C) 중앙의 개구부에 넣고, 검지와 중지로 하단 가장자리를 받쳐줍니다. 용지 카세트의 △ 표시와 내부 장착물(C)의 ▽ 표시를 맞추어 장착합니다.

8

적재할 봉투 너비보다 약간 넓게 크기 변경 판을 엽니다.

9

봉투를 정렬합니다.

적재할 봉투 준비는 "봉투를 넣기 전에"를 참조하십시오.

10

약 10mm 높이의 봉투 더미를 적재합니다.

봉투를 중간 장착물(A)에 적재합니다.

이 시점에서 모든 봉투를 적재하지 마십시오.

급지 방향에 대해서는 "봉투 급지 방향"을 참조하십시오.

인쇄된 면이 위로 오도록 봉투를 놓습니다.

11

봉투 너비에 맞게 크기 변경 판을 조정합니다.

봉투가 말리는 현상으로 인해 크기 변경 판을 실제 봉투 너비보다 약간 좁게 설정할 수가 있습니다. 이로 인해 종이 공급 오류나 걸림이 발생할 수 있습니다. 크기 변경 판을 반드시 정확하게 조정하십시오.

12

잠금 레버를 잠급니다.

13

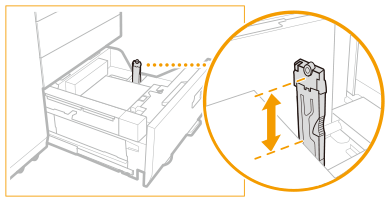

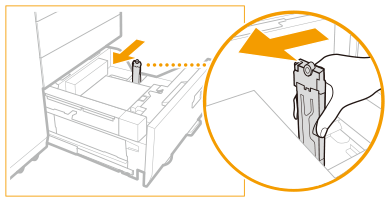

뒷면 가장자리 리테이너를 봉투 크기에 맞게 조정합니다.

잠금 해제 레버를 누른 상태에서 뒷면 가장자리 리테이너를 봉투 크기에 맞게 이동합니다.

14

남은 봉투를 적재합니다.

적재 봉투가 적재 한계 표시()를 초과하지 않도록 하십시오.

적재된 봉투 상단의 높이 차이는 10mm 이내인지 확인하십시오.

15

딸깍 소리가 날 때까지 용지 데크를 기기 안으로 부드럽게 밀어넣어 닫힘 위치에 고정하십시오.

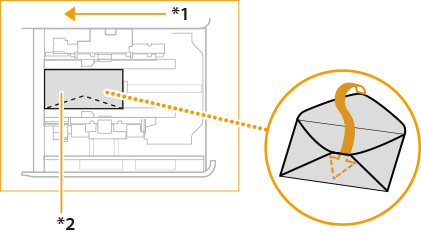

봉투 급지 방향

Envelope Feeder Attachment-J를 사용하지 않는 경우

"POD Deck-F"에 봉투를 넣으려면 아래 그림을 따르십시오.

Kakugata 2, 9" x 12" 또는 10" x 13"을 사용하는 경우:

*1 급지 방향

*2 인쇄면을 위로

적재된 봉투의 윗면 높이가 다음 조건을 충족하는지 확인하십시오.  가장 높은 부분과 가장 낮은 부분 사이의 높이 차이는 10mm 이하여야 합니다.  앞쪽 가장자리()의 가장 높은 부분과 다른 영역()의 가장 낮은 부분 사이의 높이 차이는 8.5mm 이하여야 합니다. * 위의 적재 방법을 사용할 때 여러 장의 봉투가 한꺼번에 투입되거나 용지 걸림 현상이 발생하면 적재하는 봉투의 수를 줄이십시오. 봉투가 정상적으로 급지되지 않거나, 용지 걸림이 발생하거나, 봉투가 구겨지는 경우 아래와 같이 봉투를 적재합니다.  봉투를 적재하기 전에 플랩을 안쪽으로 접기  적재하기 전에 플랩을 접고 봉투를 180° 회전시키기 * 플랩을 봉투 안쪽으로 접을 경우, 실제 봉투 크기에 맞게 사용자 설정 크기 설정을 변경합니다. 봉투 안쪽으로 플랩 접기   플랩을 접고 봉투를 180° 회전시키기   *1 급지 방향 *2 인쇄면을 위로 적재 전에 플랩을 접고 180° 회전시킨 봉투에 인쇄할 때는 프린터 드라이버의 인쇄 설정에서 용지 방향도 회전시켜야 합니다. 자세한 내용은 프린터 드라이버 도움말을 참조하십시오. 적재 전에 플랩을 접고 180° 회전시킨 봉투에 복사할 때는 원고의 방향을 회전시킵니다. POD Deck-F에 봉투를 적재할 때 위를 향한 면이 인쇄되는 면입니다.

봉투 공급 장치-J를 사용하는 경우

Nagagata 3		Yougatanaga 3, 6" x 9", ISO-C5, Monarch, No.10(COM10)
*1 급지 방향 *2 인쇄면을 위로

적재된 봉투의 윗면 높이가 다음 조건을 충족하는지 확인하십시오. 가장 높은 부분과 가장 낮은 부분 사이의 높이 차이는 10mm 이하여야 합니다. 앞쪽 가장자리()의 가장 높은 부분과 다른 영역()의 가장 낮은 부분 사이의 높이 차이는 8.5mm 이하여야 합니다. * 위의 적재 방법을 사용할 때 여러 장의 봉투가 한꺼번에 투입되거나 용지 걸림 현상이 발생하면 적재하는 봉투의 수를 줄이십시오. 봉투가 정상적으로 급지되지 않거나, 용지 걸림이 발생하거나, 봉투가 구겨지는 경우 아래와 같이 봉투를 적재합니다. 급지 방향에 대해 봉투의 플랩이 뒤쪽 가장자리에 위치하도록 적재된 봉투의 경우  봉투를 적재하기 전에 플랩을 안쪽으로 접기  적재하기 전에 플랩을 접고 봉투를 180° 회전시키기 * 플랩을 봉투 안쪽으로 접을 경우, 실제 봉투 크기에 맞게 사용자 설정 크기 설정을 변경합니다. 봉투 안쪽으로 플랩 접기   플랩을 접고 봉투를 180° 회전시키기   *1 급지 방향 *2 인쇄면을 위로 급지 방향에 대해 봉투의 플랩이 오른쪽에 위치하도록 적재된 봉투의 경우 적재하기 전에 플랩을 봉투 안으로 접고 봉투를 180° 회전시키기 * 플랩을 봉투 안쪽으로 접을 경우, 실제 봉투 크기에 맞게 사용자 설정 크기 설정을 변경합니다. 상단 표면의 표준 높이 제한 외에도 급지 방향에 대해 왼쪽의 가장 높은 부분()과 오른쪽의 가장 낮은 부분() 사이의 높이 차이가 5 mm 이하인지 확인하십시오. 플랩을 봉투 안으로 접고 봉투를 180° 회전시키기 적재 전에 플랩을 접고 180° 회전시킨 봉투에 인쇄할 때는 프린터 드라이버의 인쇄 설정에서 용지 방향도 회전시켜야 합니다. 자세한 내용은 프린터 드라이버 도움말을 참조하십시오. 적재 전에 플랩을 접고 180° 회전시킨 봉투에 복사할 때는 원고의 방향을 회전시킵니다. POD Deck-F에 봉투를 적재할 때 위를 향한 면이 인쇄되는 면입니다.

옵션인 봉투 공급 장치-J 제거

1

용지 데크를 엽니다.

1	열기 버튼을 누릅니다.
2	용지 데크를 엽니다. 내부의 리프터가 자동으로 용지 적재 위치로 내려갑니다.

사용 조건에 따라 열기 버튼을 눌러도 용지 카세트를 열 수 있을 때까지 시간이 걸릴 수 있습니다.

2

크기 변경 판을 완전히 엽니다.

1	크기 변경 판의 잠금을 해제합니다.
2	크기 변경 판을 완전히 열린 위치로 밀어 넣습니다.

3

크기 변경 판을 완전히 열린 위치로 밀어 넣습니다.

4

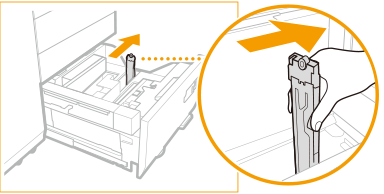

뒤쪽 가장자리 리테이너를 제거 작업에 방해되지 않는 위치로 바깥쪽으로 밀어 냅니다.

5

중간 장착물(A)을 제거합니다.

6

내부 장착물(B)을 제거합니다.

오른손 엄지손가락을 중앙의 개구부에 넣고, 검지와 중지로 하단 가장자리를 받쳐줍니다. 장착물을 화살표 방향으로 움직여 제거합니다. 오른손 엄지손가락을 중앙의 개구부에 넣고, 검지와 중지로 하단 가장자리를 받쳐줍니다. 장착물을 화살표 방향으로 움직여 제거합니다.

7

외부 장착물(C)을 제거합니다.

오른손 엄지손가락을 중앙의 개구부에 넣고, 검지와 중지로 하단 가장자리를 받쳐줍니다. 장착물을 화살표 방향으로 움직여 제거합니다.

8

딸깍 소리가 날 때까지 용지 데크를 기기 안으로 부드럽게 밀어넣어 닫힘 위치에 고정하십시오.

POD Deck-F에 양식지 넣기

복사 작업을 수행하는 경우 원고를 놓는 방향에 주의하십시오. 원고 올려 놓기

사전에 <화상방향 우선> 및 <피더 사용시 복사 속도 우선>을 <해제>로 설정하십시오. <화상방향 우선> <피더 사용시 복사 속도 우선>

로고가 있는 세로 방향 용지 넣기

A4/B5		A3/B4

로고가 있는 가로 방향 용지 넣기

A4/B5		A3/B4
