卡紙發生於長紙進紙盤-B

檢查畫面上的卡紙位置，並依照下列程序移除紙張。
長型紙卡在紙盤入口
長型紙在紙盤入口到主機的前蓋板中間卡紙
本節介紹「長紙進紙盤-B」已安裝於主機的情況。若「長紙進紙盤-B」已安裝於「三層大容量紙匣-E」或「吸氣式三層大容量紙匣-F」，請參閱「選購的紙張來源安裝到三層大容量紙匣-E時 」或「選購的紙張來源安裝到吸氣式三層大容量紙匣-F時」。
本節介紹如何清除長型紙的卡紙。普通紙卡紙的清除方式與「多用途紙盤-D」相同。
當畫面中的裝置欄位顯示，或紙盤上殘留的紙張末端長度不超過 25 mm 時，請從主機取出長型紙。顯示卡紙位置在<B 多用途紙盤組件(拉動開啟手柄。)>、<B B1/B4>與<B C2/C3/C4/C5/C6>

長型紙卡在紙盤入口

若畫面上顯示<多用途紙盤(取出全部紙張。)>，請依照下列程序移除長型紙。
1
輕輕將卡住的長型紙沿著紙盤拉出。
繼續遵循畫面上的指示執行中斷操作或繼續清除卡紙。

長型紙在紙盤入口到主機的前蓋板中間卡紙

若畫面上顯示<多用途紙盤組件(拉動開啟手柄。)>、<C3>、<C4>等訊息，請依照下列程序移除長型紙。
程序中的「C2 拉桿」、「C4 導板」等各組件及區域位置如圖示。
* 主機的前蓋板
1
輕輕將卡住的長型紙沿著紙盤拉出。
即使您已將紙張完全拉出，也請務必進行下列程序。
2
檢查「多用途紙盤-D」附近是否有碎紙殘留。
打開「多用途紙盤-D」。
檢查確認紙盤及主機中沒有碎紙殘留。
若有碎紙殘留，則將其清除。
輕輕關上主機的「多用途紙盤-D」，直到卡入定位。
3
檢查主機中是否有碎紙殘留。
打開主機的前蓋板。

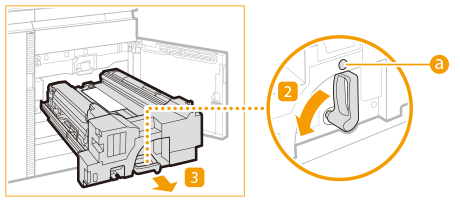

將 C2 拉桿往左扳以解鎖。
固定 C2 拉桿，拉出定影傳輸單元。
定影單元與其周圍零件會達到高溫。取出卡紙時，慎勿接觸此區域的任何部位。
若 C2 拉桿鎖住指示燈（）亮紅燈，則無法解鎖 C2 拉桿。請按照畫面指示取出卡紙。

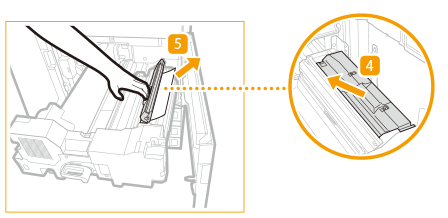

打開 C4 導板。
用手扶著 C4 導板使其保持開啟，檢查是否有碎紙殘留。
若有碎紙殘留，則將其清除。
C4 導板會在您放開時關閉。
檢查送紙帶（C5）是否有碎紙殘留。
若有碎紙殘留，則將其清除。
打開內部輸出導板（C6）。
檢查內部輸出導板（C6）是否有碎紙殘留。
如果發生卡紙，請在內部輸出導板（C6）保持打開的情況下，朝箭頭方向輕輕拉出卡紙。
內部輸出導板（C6）與其周圍零件會達到高溫。取出卡紙時，慎勿接觸此區域的任何部位。
將內部輸出導板（C6）恢復原位。

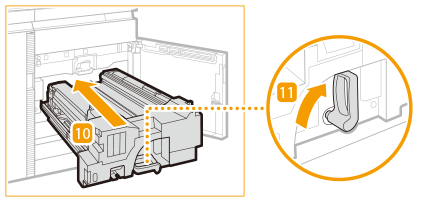

固定 C2 拉桿，輕輕將定影傳輸單元推回本機。
推動定影傳輸單元時，您固定的 C2 拉桿可能會移動並彈起，這並非故障。請將它完全推入後進行下一步。
將 C2 拉桿往右扳以鎖定。
關上主機的前蓋板。
繼續遵循畫面上的指示執行中斷操作或繼續清除卡紙。
