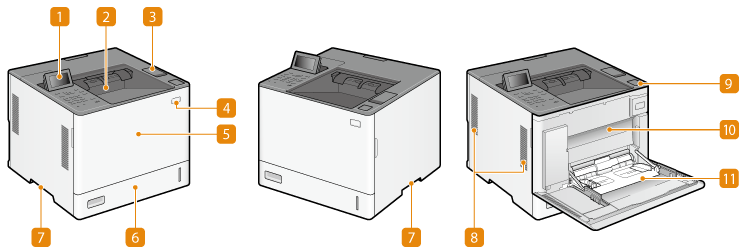

Avant
Panneau de commande
Le panneau de commande est constitué notamment des touches numériques, d'un écran et de témoins d'état. Le panneau de commande vous permet d'exécuter toutes les opérations et de définir les paramètres.
Réceptacle de sortie
Le papier imprimé sort par le réceptacle de sortie.
Port mémoire USB (partie supérieure de l’unité principale)
Ouvrez le capot pour connecter à l'appareil des périphériques comme un périphérique mémoire USB. Connexion d'un périphérique mémoire USB
La machine peut fournir une puissance maximale de 5 V, 500 mA. Le branchement d'un dispositif nécessitant une puissance supérieure risque d'endommager la machine.
Ne connectez pas un lecteur de cartes IC à ce port. Connectez-le au port situé à l'arrière de la machine et destiné à la connexion d'un dispositif USB.
Certains types de support de mémoire ne sont pas capables d'enregistrer les données correctement.
Le port USB (sur le haut de l’unité principale) prend en charge le protocole USB 2.0.
Interrupteur d'alimentation
Actionnez l'interrupteur d'alimentation pour mettre l'appareil sous ou hors tension.
Capot avant de l’unité principale
Ouvrez le capot avant lorsque vous utilisez le bac d’alimentation multi-usage. Remplacement des cartouches de toner
Cassette à papier
Chargez le type de papier que vous employez fréquemment dans la cassette à papier.
Poignées de levage
Saisissez l'appareil par les poignées de levage pour le transporter.
Fentes de ventilation
L'air situé dans l'appareil est expulsé de façon à refroidir l'intérieur de l'appareil. Notez que l'obstruction des fentes de ventilation par des objets nuit à la bonne ventilation.
Bouton d’ouverture du capot de remplacement de toner
Appuyez sur ce bouton pour ouvrir le capot de remplacement du toner.
Capot de remplacement du toner
Ouvrez ce capot pour remplacer la cartouche de toner.
Plateau multifonctions
Si vous souhaitez utiliser momentanément un type de papier autre que celui qui est contenu dans la cassette, chargez-le dans le plateau multifonctions.
Connexion d'un périphérique mémoire USB
Vous pouvez connecter un périphérique mémoire USB au port USB situé sur le dessus de la machine, et imprimer directement les données du périphérique mémoire USB.
 |
Assurez-vous que le périphérique mémoire USB est correctement orienté lors du raccordement à l'appareil. Si le raccordement n'est pas correct, le périphérique mémoire USB ou l'appareil peuvent connaître des dysfonctionnements. Veillez à suivre la procédure appropriée pour retirer le périphérique mémoire USB. Insertion/Retrait d'un support de mémoire Sinon vous risquez d'altérer le bon fonctionnement du périphérique mémoire USB ou de l'appareil. Vous pouvez utiliser une clé USB avec un système de fichiers FAT32 (jusqu'à 32 Go) ou exFAT (jusqu'à 2 To). |
 |
Dispositifs et utilisations non pris en chargeSupport de mémoire avec des fonctions de sécurité Supports de mémoires non conformes aux spécifications USB Lecteurs de cartes mémoire connectés par USB Connexion de support de mémoire par un câble d'extension Connexion de support de mémoire par un concentrateur USB |
