Carta inceppata nell'alimentazione carta

Verificare la posizione di inceppamento sullo schermo e seguire la seguente procedura per rimuovere la carta.
Eliminazione degli inceppamenti carta nel cassetto carta
Eliminazione degli inceppamenti della carta nei cassetti 2, 3 e 4 (opzionali)
Eliminazione degli inceppamenti carta nel paper deck (opzionale)
Eliminazione degli inceppamenti carta nel vassoio multiuso

Eliminazione degli inceppamenti carta nel cassetto carta

1

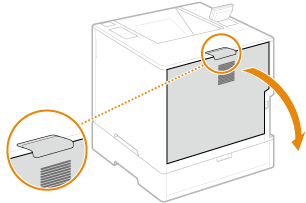

Aprire il coperchio posteriore dell’unità principale.
2
Rimuovere la carta inceppata nell'unità di consegna.
1
Sollevare l'unità di consegna.
2

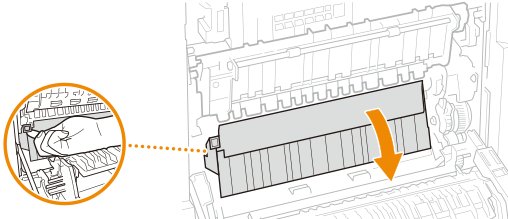

Tirare all’esterno la leva con il segno verde sul lato sinistro della guida di consegna.
3
Estrarre delicatamente la carta.
Estrarre la carta tenendola il più possibile orizzontale per evitare la caduta di toner non fissato.
3
Rimuovere la carta inceppata nel cassetto della carta.
1
Estrarre il cassetto della carta.
2
Estrarre delicatamente la carta.
3
Inserire il cassetto della carta.
4
Chiudere il coperchio posteriore dell’unità principale.
Se il messaggio resta visualizzato
La carta potrebbe essere inceppata in altri punti. Controllare e rimuovere gli eventuali inceppamenti carta. Se il messaggio resta visualizzato, verificare che il coperchio posteriore dell’unità principale sia saldamente chiuso.

Eliminazione degli inceppamenti della carta nei cassetti 2, 3 e 4

Rimuovere la carta inceppata nei cassetti 3 e 4 seguendo la stessa procedura del cassetto 2.
1

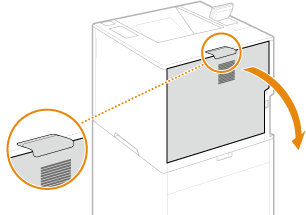

Aprire il coperchio posteriore dell’unità principale.
2
Rimuovere la carta inceppata nell'unità di consegna.
1
Sollevare l'unità di consegna.
2
Tirare all’esterno la leva con il segno verde sul lato sinistro della guida di consegna.
3
Estrarre delicatamente la carta.
Estrarre la carta tenendola il più possibile orizzontale per evitare la caduta di toner non fissato.
3
Chiudere il coperchio posteriore dell’unità principale.
4
Aprire il coperchio posteriore dell’alimentatore della carta.
5
Estrarre delicatamente la carta.
6
Estrarre il cassetto della carta dell’alimentatore carta ed estrarre delicatamente la carta.
7
Inserire il cassetto della carta.
8
Chiudere il coperchio posteriore dell’alimentatore della carta.
Se il messaggio resta visualizzato
La carta potrebbe essere inceppata in altri punti. Controllare gli altri punti e rimuovere gli eventuali inceppamenti. Se il messaggio resta visualizzato, controllare che i coperchi siano saldamente chiusi.

Eliminazione degli inceppamenti carta nel paper deck

Se l’unità principale si trova direttamente sopra il paper deck

1
Aprire il coperchio posteriore dell’unità principale.
2
Rimuovere la carta inceppata nell'unità di consegna.
1
Sollevare l’unità di consegna.
2
Tirare all’esterno la leva con il segno verde sul lato sinistro della guida di consegna.
3
Estrarre delicatamente la carta.
Estrarre la carta tenendola il più possibile orizzontale per evitare la caduta di toner non fissato.
3
Rimuovere la carta inceppata nel cassetto della carta.
1
Estrarre il cassetto della carta.
2
Estrarre delicatamente la carta.
3
Inserire il cassetto della carta.
4
Chiudere il coperchio posteriore dell’unità principale.
5
Aprire il coperchio posteriore del paper deck ed estrarre delicatamente la carta.
6
Chiudere il coperchio posteriore del paper deck.

Se l’alimentatore carta si trova direttamente sopra il paper deck

1
Aprire il coperchio posteriore dell’alimentatore della carta.
2
Estrarre delicatamente la carta.
3
Chiudere il coperchio posteriore dell’alimentatore della carta.
4
Aprire il coperchio posteriore del paper deck ed estrarre delicatamente la carta.
5

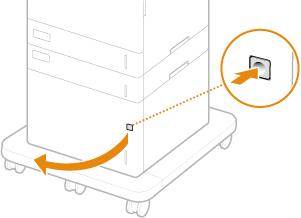

Aprire il coperchio anteriore del paper deck.
6
Estrarre delicatamente la carta.
7
Chiudere il coperchio anteriore del paper deck.
8
Chiudere il coperchio posteriore del paper deck.
Se il messaggio resta visualizzato
La carta potrebbe essere inceppata in altri punti. Controllare gli altri punti e rimuovere gli eventuali inceppamenti. Se il messaggio resta visualizzato, controllare che i coperchi siano saldamente chiusi.

Eliminazione degli inceppamenti carta nel vassoio multiuso

1
Aprire il coperchio posteriore dell’unità principale.
2
Verificare la presenza di carta inceppata nel percorso di alimentazione.
1
Rimuovere il cassetto della carta.
2

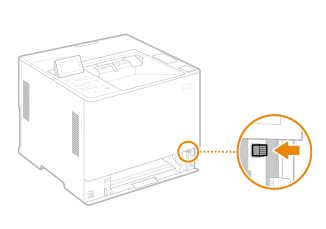

Premere il pulsante di sblocco del coperchio del percorso di alimentazione per aprire il coperchio del percorso di alimentazione.
3
Estrarre delicatamente la carta.
Estrarre la carta tenendola il più possibile orizzontale per evitare la caduta di toner non fissato.
4
Chiudere il coperchio del percorso di alimentazione.
5
Inserire il cassetto della carta.
3
Chiudere il coperchio posteriore dell’unità principale.
Se il messaggio resta visualizzato
La carta potrebbe essere inceppata in altri punti. Controllare gli altri punti e rimuovere gli eventuali inceppamenti. Se il messaggio resta visualizzato, controllare che i coperchi siano saldamente chiusi.
