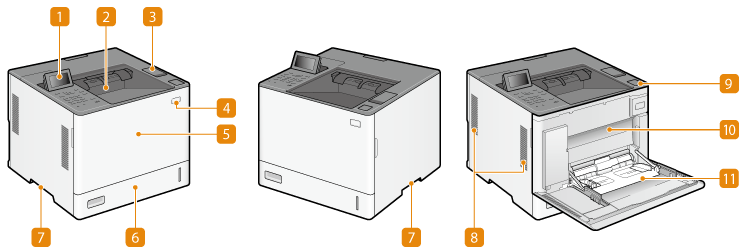

Vorderseite
Bedienfeld
Das Bedienfeld enthält numerische Tasten, ein Display, Statusanzeigen usw. Sie können über das Bedienfeld alle Funktionen ausführen und Einstellungen vornehmen.
Ausgabefach
Bedrucktes Papier wird am Ausgabefach ausgegeben.
USB-Speicheranschluss (Oberseite der Haupteinheit)
Öffnen Sie die Abdeckung, um Geräte wie beispielsweise ein USB-Speichergerät am Gerät anzuschließen. Anschließen von USB-Speichermedien
Das Gerät kann eine maximale Leistung von 5 V 500 mA bereitstellen. Wenn eine Einheit angeschlossen wird, die mehr Leistung benötigt, wird das Gerät möglicherweise beschädigt.
Schließen Sie an diesen Port keinen IC-Kartenleser an. Nehmen Sie den Anschluss über den Port an der Rückseite des Geräts vor, der für den Anschluss eines USB-Geräts vorgesehen ist.
Auf einigen Typen von Speichermedien werden Daten möglicherweise nicht korrekt gespeichert.
Der USB-Anschluss (Oberseite der Haupteinheit) unterstützt USB 2.0.
Netzschalter
Drücken Sie den Netzschalter zum Ein- oder Ausschalten des Geräts.
Vordere Abdeckung der Haupteinheit
Öffnen Sie die Frontabdeckung, wenn Sie das Mehrzweckfach benutzen. Auswechseln der Tonerpatrone
Papierkassette
Legen Sie den Papiertyp, den Sie häufig verwenden, in die Papierkassette ein.
Griffmulden
Halten Sie das Gerät beim Tragen an den Griffmulden.
Lüftungsschlitz
Luft wird vom Geräteinneren nach außen geführt, um das Gerät im Inneren abzukühlen. Achten Sie darauf, keine Gegenstände vor den Lüftungsschlitzen zu platzieren. Andernfalls wird die Lüftung blockiert.
Öffnungstaste für die Tonerersatzabdeckung
Drücken Sie diese Taste, um die Tonerersatzabdeckung zu öffnen.
Tonerersatzabdeckung
Öffnen Sie diese Abdeckung zum Ersetzen der Tonerpatrone.
Mehrzweckfach
Legen Sie das Papier in das Mehrzweckfach ein, wenn Sie vorübergehend einen anderen als den in die Papierkassette eingelegten Papiertyp verwenden wollen.
Anschließen von USB-Speichermedien
Sie können ein USB-Speichergerät am USB-Port an der Oberseite des Geräts anschließen und Daten direkt vom USB-Speichergerät drucken.
 |
Stellen Sie sicher, dass USB-Speichermedien richtig herum an das Gerät angeschlossen werden. Bei nicht korrektem Anschluss kann es zu Störungen bei den USB-Speichermedien oder dem Gerät kommen. Entfernen Sie das USB-Speichergerät unbedingt ordnungsgemäß. Einsetzen/Entfernen eines Speichermediums Andernfalls kann es zu Störungen mit dem USB-Speichergerät oder dem Gerät kommen. Sie können ein USB-Speichermedium mit einem FAT32-Dateisystem (bis zu 32 GB) oder einem exFAT-Dateisystem (bis zu 2 TB) verwenden. |
 |
Nicht unterstützte Geräte und VerwendungenSpeichermedien mit Sicherheitsfunktionen Speichermedien, die nicht der USB-Spezifikation entsprechen An USB verbundene Speicherkartenleser Anschließen von Speichermedien mit einem Verlängerungskabel Anschließen von Speichermedien über einen USB-Hub |
