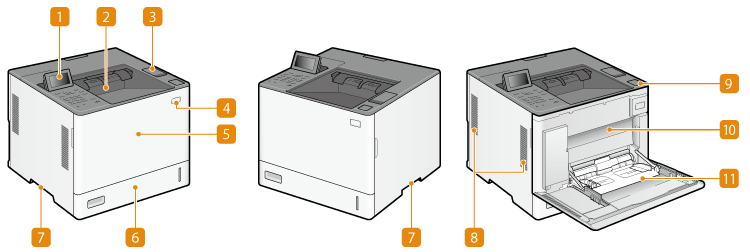

Priekšpuse

Vadības panelis

Vadības panelī ir ciparu taustiņi, displejs, statusa indikatori utt. Vadības panelī varat veikt visas darbības un iestatījumus.
Vadības panelis
Galvenie ekrāni

Izdruku papīrturis

Izdrukas tiek izvadītas izdruku uztvērējā.

USB atmiņas ports (pamatiekārtas augšpusē)

Atveriet vāku, lai iekārtai pievienotu ierīces, piemēram, USB atmiņas ierīci. USB atmiņas ierīces pievienošana
Iekārta var nodrošināt maksimālo jaudu 5 V 500 mA. Pievienojot ierīci, kurai nepieciešama lielāka jauda, iekārta var tikt bojāta.
Šim portam nepievienojiet IC karšu lasītāju. Pievienojiet to iekārtas aizmugurē esošajam portam, kas paredzēts USB ierīces pievienošanai.
Noteiktu veidu atmiņas ierīces var saglabāt datus nepareizi.
USB ports (pamatiekārtas augšpusē) atbalsta USB 2.0.

Barošanas slēdzis

Nospiediet strāvas padeves slēdzi, lai ieslēgtu un izslēgtu iekārtu.
Iekārtas ieslēgšana
Iekārtas izslēgšana

Pamatiekārtas priekšējais vāks

Atveriet priekšējo vāku, izmantojot universālo tekni. Tonera kasetnes maiņa

Papīra atvilktne

Papīra atvilktnē ievietojiet tādu papīra veidu, ko bieži izmantojat.
Papīra atvilktne
Galvenā papīra ievietošanas metode

Pacelšanas rokturi

Nesot iekārtu, turiet to aiz rokturiem.

Ventilācijas atvere

Gaiss no ierīces korpusa tiek izvadīts, lai dzesētu ierīces korpusu. Ņemiet vērā, ka, novietojot priekšmetus ventilācijas atveru priekšā, tiek traucēta ventilācija.

Tonera nomaiņas vāka atvēršanas poga

Nospiediet šo pogu, lai atvērtu tonera nomaiņas vāku.

Tonera nomaiņas vāks

Atveriet šo vāku, kad maināt tonera kasetni.
Tonera kasetnes maiņa

Universālā tekne

Ievietojiet papīru daudzfunkciju papīrturī, ja īslaicīgi vēlaties izmantot cita veida papīru, nevis to, kas ir ievietots papīra atvilktnē.
Universālais paliktnis
Galvenā papīra ievietošanas metode
USB atmiņas ierīces pievienošana
Varat pievienot USB atmiņas ierīci iekārtas augšpusē esošo USB portu un drukāt datus tieši no USB atmiņas ierīces.
Pievienojot iekārtai USB atmiņas ierīci, pārliecinieties, ka tā ir pareizi orientēta. Nepareizi pieslēdzot USB atmiņas ierīci, var tikt izraisīti USB atmiņas ierīces vai iekārtas traucējumi.
Noņemot USB atmiņas ierīci, noteikti veiciet vajadzīgās darbības. Atmiņas ierīces pievienošana/atvienošana Pretējā gadījumā var tikt izraisīti USB atmiņas ierīces vai iekārtas traucējumi.
Varat izmantot USB atmiņas ierīci ar failu sistēmu FAT32 (līdz 32 GB) vai exFAT (līdz 2 TB).
Neatbalstītas ierīces un lietojumi
Atmiņas ierīces ar drošības funkcijām
Atmiņas ierīces, kas neatbilst USB specifikācijai
Atmiņas karšu lasītāji, kas ir pievienoti, izmantojot USB
Atmiņas ierīces pievienošana ar paplašinājuma kabeli
Atmiņas ierīces pievienošana, izmantojot USB centrmezglu
