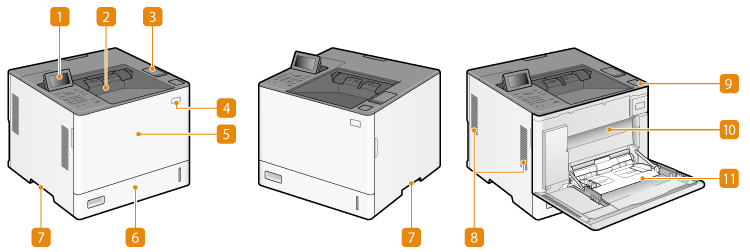

Przednia strona
Panel sterowania
Panel sterowania składa się klawiszy numerycznych, wyświetlacza, wskaźników stanu itp. Za jego pomocą można wykonać wszystkie operacje i skonfigurować ustawienia.
Taca wyprowadzania papieru
Zadrukowane arkusze są umieszczane na tacy wyprowadzającej.
Port pamięci USB (górna część modułu głównego)
Tę pokrywę należy otworzyć, aby podłączyć np. nośniki pamięci USB do urządzenia. Podłączanie nośnika pamięci USB
Do tego portu nie należy podłączać czytnika kart IC. Należy podłączyć go do portu znajdującego się z tyłu urządzenia, który służy do podłączania urządzenia USB.
Niektóre nośniki pamięci mogą uniemożliwiać prawidłowe zapisanie danych.
Port USB (w górnej części modułu głównego) obsługuje standard USB 2.0.
Przycisk zasilania
Naciśnij przycisk zasilania, aby włączyć lub wyłączyć urządzenie.
Przednia pokrywa jednostki głównej
Podczas korzystania z tacy wielofunkcyjnej pokrywa przednia musi być otwarta. Wymiana zasobnika z tonerem
Szuflada na papier
Można w niej umieścić często używany typ papieru.
Uchwyty do podnoszenia
Urządzenie należy przenosić, trzymając je za uchwyty do podnoszenia.
Otwór wentylacyjny
Przez otwory wentylacyjne wydostaje się powietrze z wnętrza urządzenia w celu jego ochłodzenia. Przedmioty umieszczone przed tymi otworami mogą uniemożliwić wentylację.
Przycisk otwierania pokrywy wymiany toneru
Naciśnij ten przycisk, aby otworzyć pokrywę wymiany toneru.
Pokrywa wymiany toneru
Tę pokrywę należy otworzyć w przypadku wymiany kasety z tonerem.
Taca wielofunkcyjna
Papier ładuje się do tacy wielofunkcyjnej, gdy tymczasowo używany będzie format papieru inny niż znajdujący się w szufladzie na papier.

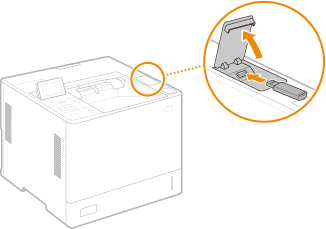

Podłączanie nośnika pamięci USB
Możesz podłączyć nośnik pamięci USB do portu USB urządzenia, który znajduje się w górnej części urządzenia i pozwala bezpośrednio drukować dane zapisane na tym nośniku.
|
|
Przed podłączeniem nośnika USB do urządzenia należy sprawdzić, czy jego złącze jest prawidłowo ustawione względem złącza w urządzeniu. Próby podłączenia nośnika USB do urządzenia w sposób nieprawidłowy mogą skutkować uszkodzeniem złącza nośnika lub urządzenia.
Podczas wyjmowania nośnika z portu USB należy postępować zgodnie z odpowiednią procedurą. Wkładanie/wyjmowanie nośnika pamięci Niezastosowanie się do tej procedury może skutkować uszkodzeniem nośnika USB lub urządzenia.
W przypadku nośników USB urządzenie obsługuje wyłącznie system plików FAT32/exFAT.
|
|
Urządzenia nieobsługiwane i ich eksploatacjaNośnik z funkcjami zabezpieczającymi
Nośniki pamięci, które nie spełniają specyfikacji portu USB
Czytniki kart podłączone do portu USB
Podłączanie nośnika z wykorzystaniem przewodu przedłużającego
Podłączenie nośnika pamięci poprzez hub USB
|
