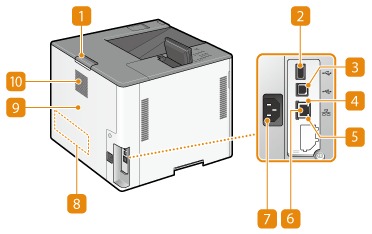

Stražnja strana
Ručica za otvaranje stražnjeg poklopca glavnog uređaja
Držite tu ručicu pri otvaranju stražnjeg poklopca glavnog uređaja.
USB priključak (za priključivanje USB uređaja)
S uređajem možete izravno povezati uređaje kao što su čitač IC kartica i vanjski tvrdi disk.
Uređaj daje maksimalnu struju od 5 V i 500 mA. Uređaj se može oštetiti ako se s njim spoji uređaj za koji je potrebna jača struja.
USB priključak (za priključivanje USB uređaja) podržava USB 2.0
USB priključak (za povezivanje s računalom)
Služi za priključivanje USB kabela prilikom povezivanja uređaja s računalom.
USB priključak (za priključivanje računara) podržava USB 2.0
Indikator LNK
Indikator LNK trepće zeleno kada je uređaj pravilno povezan s mrežom.
Indikator ACT
Indikator ACT trepće tijekom slanja ili primanja podataka.
LAN priključak
Priključite LAN kabel pri povezivanju uređaja s usmjerivačem za žičnu LAN mrežu, itd. Postavljanje mrežnog okruženja
Utičnica za napajanje
Služi za priključivanje kabela za napajanje.
Naljepnica s nazivnim vrijednostima
Na naljepnici se nalazi serijski broj koji je potreban za upite o uređaju. Kada problem nije moguće riješiti
Stražnji poklopac glavnog uređaja
Otvorite stražnji poklopac glavnog uređaja kada uklanjate zaglavljeni papir. Otklanjanje zaglavljenog papira
Prorez za prozračivanje
Zrak iz unutrašnjosti uređaja izbacuje se van radi hlađenja unutrašnjosti uređaja. Imajte na umu da postavljanje predmeta ispred proreza sprječava prozračivanje.
