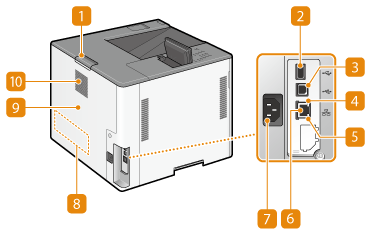

Zadní strana

Číslo dokumentu: 95FC-017

Páčka k otevření zadního krytu hlavní jednotky

Při otevírání zadního kryt hlavní jednotky držte tuto páčku.

Port USB (pro připojení zařízení USB)

K zařízení můžete připojit zařízení, jako je např. čtečka IC karet nebo externí pevný disk.
Port USB (pro připojení zařízení USB) podporuje standard USB 2.0.

Port USB (pro připojení počítače)

Kabel USB použijte pro propojení stroje s počítačem.
Port USB (pro připojení počítače) podporuje standard USB 2.0.

Indikátor LNK

Indikátor LNK bliká zeleně, když je zařízení řádně připojeno k síti.

Indikátor ACT

Indikátor ACT bliká během odesílání nebo přijímání dat.

Port LAN

Kabel LAN použijte pro propojení stroje a kabelového směrovače LAN apod. Nastavení síťového prostředí

Zásuvka napájení

Slouží k připojení napájecí šňůry.

Typový štítek

Na štítku je uvedeno sériové číslo, které využijete v případě dotazů týkajících se zařízení. Pokud problém nelze vyřešit

Zadní kryt hlavní jednotky

Tento kryt hlavní jednotky se otvírá při odstraňování zachycení papíru. Odstraňování zachyceného papíru

Větrací otvor

Vzduch z vnitřku zařízení musí mít možnost unikat ven z důvodu chlazení vnitřních části zařízení. Upozornění. Umístěním předmětů před ventilační otvory zamezíte ventilaci.
