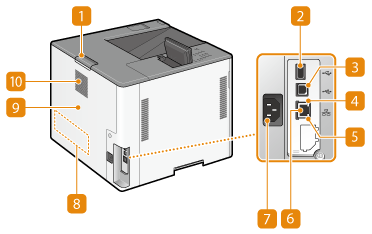

Tylna strona
Dźwignia otwierania pokrywy tylnej modułu głównego
Otwierając pokrywę tylną modułu głównego, należy przytrzymać tę dźwignię.
Port USB (do podłączenia urządzenia USB)
Do urządzenia można podłączyć komponenty, takie jak czytnik kart IC lub zewnętrzny dysk twardy.
Port USB (do podłączenia urządzenia USB) obsługuje standard USB 2.0.
Port USB (połączenie z komputerem)
Umożliwia podłączenie kabla USB, za pośrednictwem którego nawiązane zostanie połączenie między urządzeniem i komputerem.
Port USB (do podłączenia komputera) obsługuje standard USB 2.0.
Wskaźnik LNK
Wskaźnik LNK miga na zielono, gdy urządzenie jest prawidłowo podłączone do sieci.
Wskaźnik ACT
Wskaźnik ACT miga, gdy dane są wysyłane lub odbierane.
Port LAN
Umożliwia podłączenie urządzenia do routera przewodowego LAN lub innego sprzętu za pomocą kabla LAN Konfiguracja środowiska sieciowego
Gniazdo zasilania
Służy do podłączania przewodu zasilającego.
Etykieta informacyjna
Na etykiecie znajduje się numer seryjny, który jest niezbędny do uzyskiwania informacji na temat urządzenia. Jeżeli problem nie może zostać rozwiązany
Pokrywa tylna modułu głównego
Pokrywę tylną modułu głównego otwiera się podczas usuwania zacięć papieru. Usuwanie zablokowanego papieru
Otwór wentylacyjny
Przez otwory wentylacyjne wydostaje się powietrze z wnętrza urządzenia w celu jego ochłodzenia. Przedmioty umieszczone przed tymi otworami mogą uniemożliwić wentylację.
