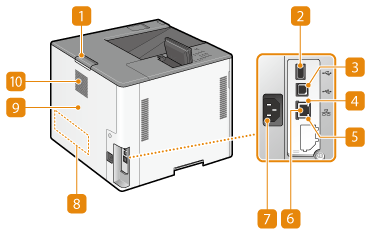

Partea din spate

Manetă de deschidere a capacului din spate al unității principale

Prindeţi acest mâner când deschideţi capacul din spate al unităţii principale.

Port USB (pentru conexiunea dispozitivului USB)

Puteţi să conectaţi la aparat dispozitive precum un cititor de carduri IC sau hard disk extern.
Portul USB (pentru conectarea dispozitivelor USB) acceptă USB 2.0.

Port USB (pentru conexiunea computerului)

Conectaţi un cablu USB când conectaţi aparatul la un computer.
Portul USB (pentru conectarea la computer) acceptă USB 2.0.

Indicator LNK

Indicatorul LNK clipeşte în verde când aparatul este conectat la reţea.

Indicator ACT

Indicatorul ACT clipeşte la trimiterea sau primirea de date.

Port LAN

Conectaţi un cablu LAN când conectaţi aparatul la un router LAN cu fir etc. Configurarea mediului de reţea

Priza de alimentare

Conectaţi cablul de alimentare.

Etichetă cu valori nominale

Etichetele arată numărul de serie care este necesar pentru adresarea întrebărilor legate de aparat. Când o problemă nu poate fi rezolvată

Capacul din spate al unităţii principale

Deschideţi capacul din spate al unităţii principale la eliminarea blocajelor de hârtie. Eliminarea blocajelor de hârtie

Fantă de ventilaţie

Aerul din aparat este ventilat pentru a răci interiorul aparatului. Rețineți că plasarea obiectelor în fața fantelor de ventilare împiedică ventilația.
