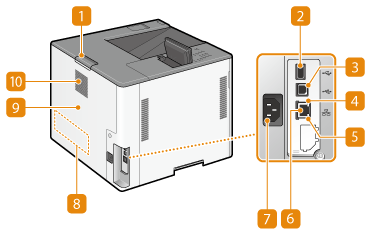

Обратная сторона

Рычаг открытия задней крышки основного аппарата

Удерживайте этот рычаг при открытии задней крышки основного аппарата.

Порт USB (для подключения устройства USB)

К аппарату можно подключать различные устройства, такие как устройства чтения смарт-карт или внешние жесткие диски.
Порт USB (для подключения устройства USB) поддерживает интерфейс USB 2.0.

Порт USB (для подключения компьютера)

Служит для подсоединения кабеля USB для подключения аппарата к компьютеру.
Порт USB (для подключения компьютера) поддерживает интерфейс USB 2.0.

Индикатор LNK

Индикатор LNK мигает зеленым, когда устройство правильно подключено к сети.

Индикатор ACT

Индикатор ACT мигает во время отправки или получения данных.

Порт локальной сети

Служит для подсоединения сетевого кабеля для подключения аппарата к проводному сетевому маршрутизатору и другим сетевым устройствам. Настройка сетевой среды

Гнездо питания

К этому разъему подключается кабель питания.

Паспортная табличка

На табличке указан серийный номер, который нужен для запросов об аппарате. Если не удается решить проблему

Задняя крышка основного аппарата

Откройте заднюю крышку основного аппарата при удалении замятия бумаги. Устранение замятия бумаги

Вентиляционное отверстие

Из аппарата выпускается воздух, чтобы охладить внутреннюю часть аппарата. Обратите внимание, что размещение предметов перед вентиляционными отверстиями препятствует вентиляции.
