Encallaments de paper al Long Sheet Tray-B (opcional)

Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.

Encallament de paper llarg a l'entrada de la safata

Encallament de paper llarg a l'entrada de la safata fins al motor de marcatge


Aquesta secció descriu el cas en què el "Long Sheet Tray-B" està instal·lat a la unitat principal. Si el "Long Sheet Tray-B" està instal·lat a "Multi-drawer Paper Deck-E" o "POD Deck-F", vegeu Quan els orígens de paper opcionals s'instal·len al Multi-drawer Paper Deck-E o Quan els orígens de paper opcionals s'instal·len al POD Deck-F. Aquesta secció descriu com eliminar els encallaments de paper llarg. La manera d'eliminar els encallaments de paper normal és la mateixa que la del "Stack Bypass-D". Traieu el paper llarg de la unitat principal quan aparegui al camp del dispositiu a la pantalla o quan no quedin més de 25 mm de paper a la vora posterior del paper de la safata.

Aquesta secció descriu el cas en què el "Long Sheet Tray-B" està instal·lat a la unitat principal. Si el "Long Sheet Tray-B" està instal·lat a "Multi-drawer Paper Deck-E" o "POD Deck-F", vegeu Quan els orígens de paper opcionals s'instal·len al Multi-drawer Paper Deck-E o Quan els orígens de paper opcionals s'instal·len al POD Deck-F.

Aquesta secció descriu com eliminar els encallaments de paper llarg. La manera d'eliminar els encallaments de paper normal és la mateixa que la del "Stack Bypass-D".

Traieu el paper llarg de la unitat principal quan

aparegui al camp del dispositiu a la pantalla o quan no quedin més de 25 mm de paper a la vora posterior del paper de la safata.

Encallament de paper llarg a l'entrada de la safata

Si <Safata multiús (Traieu tot el paper.)> es mostra a la pantalla, seguiu el procediment següent per treure el paper llarg.

Retireu suaument el full llarg encallat a la safata.

Traieu suaument el paper llarg encallat a la safata.

Encallament de paper llarg a l'entrada de la safata fins al motor de marcatge

Si <Unitat de safata MU (Estireu la palanca per obrir-la.)>, < C3 >, < C4 >, etc. es mostra a la pantalla, seguiu el procediment següent per treure el paper llarg.

Les posicions de cada unitat i àrea, "palanca C2", "guia C4", etc. en el procediment són les que es mostren a la figura.

Retireu suaument el full llarg encallat a la safata.

Encara que estireu completament el paper, assegureu-vos de dur a terme els procediments següents.

Comproveu si queden trossos de paper al voltant del "Stack Bypass-D."

	Obriu la "Stack Bypass-D."
	Comproveu que no quedin trossos de paper a la safata i a la unitat principal. Si queden trossos de paper, traieu-los.
	Amb compte, tanqueu la "Stack Bypass-D" de la unitat principal fins que sentiu un clic.

Comproveu si queden trossos de paper a la unitat principal (motor de marcatge).

	Inclineu la palanca C2 cap a l'esquerra per alliberar el bloqueig.
	Sostenint la palanca C2, estireu la unitat d'alimentació de paper amb tòner no fixat.

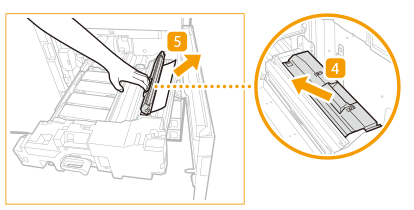

	Obriu la guia C4.
	Manteniu la guia C4 oberta amb la mà i comproveu si queden trossos de paper o no. Si queden trossos de paper, traieu-los. Quan deixeu anar la guia C4, es tanca.
	Comproveu si queden trossos de paper a la banda d'alimentació (C5). Si queden trossos de paper, traieu-los.
	Empenyeu suaument la unitat d'alimentació de paper de tòner sense fixar cap a l'equip que subjecta la palanca C2. Quan premeu la unitat d'alimentació de paper sense fixar el tòner, la palanca C2 que manteniu pot moure's de manera que surti, però això no indica un mal funcionament. Premeu-la fins al fons i passeu al pas següent.
	Gireu la palanca C2 cap a la dreta per bloquejar-la.

Tanqueu la tapa davantera de l'estació principal.

Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
