Zachycení papíru v hlavní jednotce
Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu.
Zachycení papíru u 2stranného vodítka (vpravo) (A1) a 2stranného středního vodítka (A2)
Místa zachycení papíru jsou označena čísly, například A1 nebo A2, která jsou uvedena na ilustraci níže.
|
Okolo 2stranného vodítka (vpravo) (A1) a 2stranného středního vodítka (A2) se nachází horký díl. Dbejte na to, abyste se při vyjímání papíru nedotkli vodítka. |
1
Otevřete přední kryt fixační stanice v pořadí vlevo a vpravo.
2
Otevřete vodítko A1 (
).
).Podle pohybu se otevře vodítko A2 (
) a vodítko inverze se spustí dolů.
) a vodítko inverze se spustí dolů.
3
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Pokud přední LED dioda na vodítku A2 bliká a zadní LED dioda svítí, vyjměte zachycený papír z vodítka A2.
Po vyjmutí zachyceného papíru LED kontrolky nezhasnou. Vizuálně se ujistěte, že zde nezůstal žádný papír.
4
Zavřete vodítko A1 ().
).5
Zavřete vodítko A2 ().
).
6
Zavřete přední kryt fixační stanice v pořadí vpravo a vlevo.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Zachycení papíru v oblasti jednotky podávání papíru s nefixovaným tonerem, podávacího pásu a jednotky zarovnávání papíru
 |
Jestliže vytáhnete jednotku podávání papíru s nefixovaným tonerem dříve, než odstraníte zachycení papíru u 2stranného vodítka (vpravo) (A1) a 2stranného středního vodítka (A2), pravděpodobně nebudete moci odstranit zachycený papír. Před zahájením práce se ujistěte, že zde nezůstal žádný papír. |
Polohy jednotlivých jednotek a oblastí (A2), „páčky C2“, „vodítka C3“ atd. v tomto postupu odpovídají znázornění na obrázku.
1
Otevřete přední kryt hlavní stanice.
2
Pokud se papír zachytil na levé straně jednotky podávání papíru s nefixovaným tonerem, opatrně jej vytáhněte ve směru šipky.
3
Zkontrolujte, zda se papír nezachytil v jednotce podávání papíru s nefixovaným tonerem.

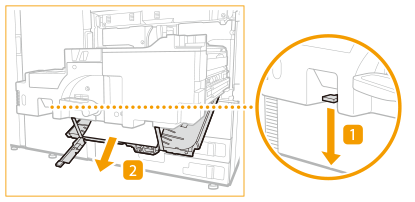

 | Sklopením páčky C2 doleva uvolněte zajištění. |
 | Přidržte páčku C2 a vytáhněte jednotku podávání papíru s nefixovaným tonerem ven.  |
4
Zkontrolujte, zda se papír nezachytil v duplexním vodítku (C3).

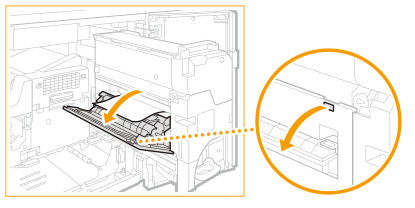

| Otevřete vodítko C3. |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
 | Zavřete vodítko C3. |
5
Zkontrolujte, zda se papír nezachytil v horním vodítku před zarovnáním (C4).

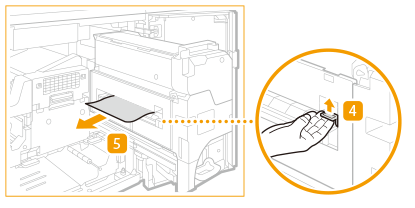

| Otevřete vodítko C4. |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky a současně rukou přidržte otevřené vodítko C4.  |
Vodítko C4 se po uvolnění zavře.
6
Pokud na podávacím pásu (C5) zůstal papír, veškerý papír odstraňte.
7
Uložte jednotku podávání papíru s nefixovaným tonerem.

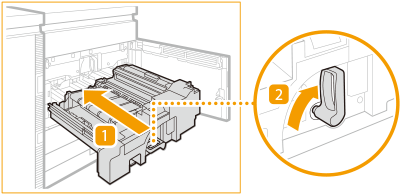

| Opatrně zasuňte jednotku podávání papíru s nefixovaným tonerem zpět do stroje a současně přidržte páčku C2. Při zasouvání jednotky podávání papíru s nefixovaným tonerem se může páčka C2, kterou přidržujete, pohnout a vyskočit směrem ven, ale nejedná se o závadu. Zasuňte ji až na doraz a přejděte k dalšímu kroku. |
| Otočením páčky C2 doprava ji zajistěte.  |
8
Zavřete přední kryt hlavní jednotky.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Zachycení papíru v jednotlivých jednotkách
Polohy jednotlivých jednotek a „páčky C1“ a „vodítka D1“ v tomto postupu odpovídají znázornění na obrázku.
1
Otevřete přední kryt fixační stanice v pořadí vlevo a vpravo.
2
Zkontrolujte, zda se papír nezachytil v chladicí jednotce.
| Otevřete páčku B. |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
Páčku B nechte otevřenou. Zavřete ji poté, co zkontrolujete, zda nedošlo k zachycení papíru ve fixační jednotce.
3
Zkontrolujte, zda se papír nezachytil ve fixační jednotce.
|
Okolo fixační jednotky se nachází horký díl. Dbejte na to, abyste se při vyjímání papíru nedotkli vodítka. |
| Sklopením páčky C1 doleva uvolněte zajištění. |
| Přidržte páčku C1 a současně vytáhněte fixační jednotku ven.  |
| Pokud se papír zachytil na vstupu fixační jednotky, opatrně jej vytáhněte ve směru šipky.  |
 | Otevřete vodítko C3. |
 | Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky a současně rukou přidržte otevřené vodítko C3.  Vodítko C3 se po uvolnění zavře. |
 | Otevřete kryt C4.  |
 | Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
 | Zavřete kryt C4. |

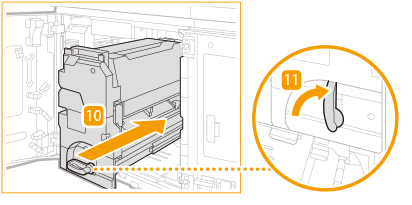

 | Fixační jednotku opatrně zasuňte zpět do stroje a současně přidržte páčku C1. Při zasouvání fixační jednotky se může páčka C1, kterou přidržujete, pohnout a vyskočit směrem ven, ale nejedná se o závadu. Zasuňte ji až na doraz a přejděte k dalšímu kroku. |
 | Otočením páčky C1 doprava ji zajistěte.  |
 | Zavřete páčku B chladicí jednotky. |
4
Zkontrolujte, zda se papír nezachytil v horním vodítku podávání (D1).
| Otevřete vodítko D1.  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Zavřete vodítko D1. |
5
Zkontrolujte, zda se papír nezachytil v jednotce Decala (D2).

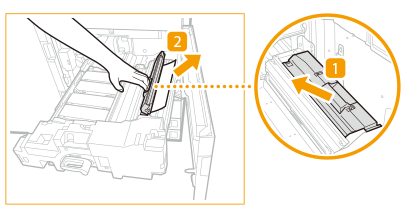

| Otevřete páčku D2.  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Zavřete páčku D2. |
6
Zkontrolujte, zda se papír nezachytil v obráceném tažném vodítku (vpravo) (E1).
| Otevřete vodítko E1.  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Zavřete vodítko E1. |
7
Zkontrolujte, zda se papír nezachytil v obráceném horním svislém vodítku trasy (vlevo) (E2).
| Otevřete vodítko E2.  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Zavřete vodítko E2. |
8
Zkontrolujte, zda se papír nezachytil ve vodítku trasy (vlevo) (E3).
| Otevřete vodítko E3.  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Zavřete vodítko E3. |
9
Zkontrolujte, zda se papír nezachytil v posunu inverze (vlevo) (E4) nebo v části pro 2strannou inverzi (E5).
| Otevřete vodítko E4.  |
| Pokud se papír zachytil v posunu inverze (vlevo) (E4), opatrně jej vytáhněte ve směru šipky.  |
| Pokud se papír zachytil v části pro 2strannou inverzi (E5), opatrně jej vytáhněte ve směru šipky.  |
| Zavřete vodítko E4. |
10
Zkontrolujte, zda se papír nezachytil v 2stranném vodítku (vpravo) (F1).
| Otevřete vodítko F1.  |

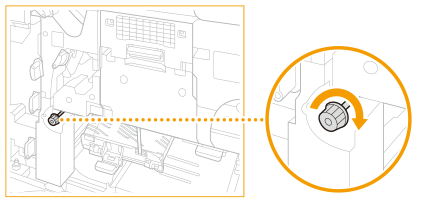

| Otočte kolečko F2 po směru hodinových ručiček.  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko F1. |
11
Zavřete přední kryt fixační stanice v pořadí vpravo a vlevo.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
