Installationssted
Valg og konfiguration af et installationssted
Installationssted
Undgå at installere maskinen følgende steder.
Steder med meget støv.
Steder med flygtige eller brændbare materialer, som f.eks. alkohol eller fortyndingsmidler.
Steder, hvor maskinen er udsat for hurtige temperatursvingninger.
Hvis rummet er koldt og opvarmes hurtigt, kan der dannes kondensvand inde i maskinen. Dette kan medføre, at det kopierede billedes kvalitet bliver mærkbart forringet, at der opstår problemer med scanningen af en original, eller at kopierne er blanke.
Steder i nærheden af computere eller andet elektronisk præcisionsudstyr.
Elektrisk støj og vibrationer fra maskinen under print kan påvirke følsomt udstyr.
Steder i nærheden af tv-apparater, radioer og andet elektronisk udstyr.
Maskinen kan virke forstyrrende for modtagelsen af lyd- og billedsignaler. Slut maskinen til et stik, som ikke anvendes til andet udstyr, og sørg for, at der er størst mulig afstand mellem maskinen og andet elektronisk udstyr.
Steder i nærheden af ultralydsbefugtere eller sprinklere.
Vær forsigtig med installationslayoutet og driftsmiljøet ved installation af maskinen følgende steder.
Steder i nærheden af udstyr (*), som afgiver flygtige stoffer.
Flygtige stoffer kan trænge ind i maskinen og påvirke billedkvaliteten.
Hvis du bruger sådant udstyr, skal du kontakte Canon Danmark inden brug.
Hvis du bruger sådant udstyr, skal du kontakte Canon Danmark inden brug.
*Eksempel: Udstyr, som bruger varm smeltelim (bogbindingsmaskiner eller lamineringsanordninger), aromaudstyr, diazo-kopieringsmaskiner osv.
Installation af flere maskiner
Hvis du installerer flere maskiner i nærheden af hinanden, skal du inden installationen kontakte Canon Danmark angående installationslayoutet, så en maskines luftindtagssektion ikke kommer for tæt på andre maskiners udledningssektion.
Fjern ikke de justérbare ben.
Fjern ikke de justérbare ben, efter at maskinen er installeret.
Hvis du placerer tunge genstande foran på maskinen, mens skufferne, papirmagasinerne eller enhederne i maskinen er trukket ud, kan maskinen risikere at falde forover. Du kan forhindre dette ved at sikre dig, at de justérbare ben er på plads.
Hvis du placerer tunge genstande foran på maskinen, mens skufferne, papirmagasinerne eller enhederne i maskinen er trukket ud, kan maskinen risikere at falde forover. Du kan forhindre dette ved at sikre dig, at de justérbare ben er på plads.
Direkte sollys
Undgå at installere maskinen i direkte sollys.
Hvis det ikke kan undgås, skal der bruges gardiner til at skærme maskinen. Sørg for at gardinerne ikke blokerer maskinens ventilationsåbninger eller luftgæller eller forstyrrer strømforsyningen.
Hvis det ikke kan undgås, skal der bruges gardiner til at skærme maskinen. Sørg for at gardinerne ikke blokerer maskinens ventilationsåbninger eller luftgæller eller forstyrrer strømforsyningen.
Belysning
Vi anbefaler at installere maskinen et sted med mindst 500 lux (75 cm over gulvet) til normal drift og vedligeholdelse.
Leveringsbane
Dimensionerne på fikseringssektionen på imagePRESS V1000 er 936 mm (B) x 778 mm (D) x 1.040 mm (H). Endvidere er fikseringssektionens vægt omtrent 211 kg.
Med disse dimensioner og vægt in mente skal det kontrolleres, at der er tilstrækkeligt med plads til bevægelse og den fornødne gulvstyrke til levering af maskinen.
Med disse dimensioner og vægt in mente skal det kontrolleres, at der er tilstrækkeligt med plads til bevægelse og den fornødne gulvstyrke til levering af maskinen.
Gulvstruktur
Gulvstruktur
Gulvet, som denne maskine skal installeres på, skal have en bæreevne på mindst 285 kg/m2. Selvom gulvet ikke har dette bæreevneniveau, kan maskinen installeres i nærheden af en søjle eller bjælke. Rådfør dig med den bygningsansvarlige inden installation af maskinen.
Maskinens vægt er primært koncentreret på gulvet via justeringsanordningen og hjulene. Vi anbefaler brugen af en måtte til at fordele vægten.
Vi anbefaler endvidere brugen af en måtte, når maskinen installeres på tæppe- eller trægulv. Kontakt din forhandler angående oplysninger om måtter.
Installer ikke maskinen på et ustabilt gulv eller platform.
Maskinens vægt er primært koncentreret på gulvet via justeringsanordningen og hjulene. Vi anbefaler brugen af en måtte til at fordele vægten.
Vi anbefaler endvidere brugen af en måtte, når maskinen installeres på tæppe- eller trægulv. Kontakt din forhandler angående oplysninger om måtter.
Installer ikke maskinen på et ustabilt gulv eller platform.
Standardværdier for gulvstruktur
Sørg for at installere imagePRESS V1000 og ekstraudstyr på et gulv, som opfylder følgende standard.
Gulvstivhed | Mængden af nedsynkning i gulvet skal være 4 mm eller mindre, hvis belastningen på 410 kg/m2 påføres det. Brug gulvpladerne delvist, hvis det ikke er opfyldt. * Brug gulvpladerne, hvis maskinen installeres på måtte, trægulv eller gummigulv. * Afhængigt af mængden af nedsynkning i gulvet skal gulvpladerne stables for at reducere leddenes uens højde. |
Gulvfladhed | Fladheden i et vilkårligt rektangulært område på 510 mm x 500 mm skal være 4 mm eller mindre. |
Lodret interval for gulv | Det lodrette interval mellem to vilkårlige punkter i et interval på 1.000 mm skal være 3 mm eller mindre. (Mængden af nedsynkning i gulvet er ikke medtaget). |
Hældning af gulv | Hældningen mellem to vilkårlige punkter i et interval på 1.600 mm skal være 3 mm eller mindre. |
Målemetoder for hver standardværdi
Standardværdierne måles i henhold til følgende procedurer.
Brug jernpladen som gulvplade, hvilket svarer til 890 mm x 487,5 mm i størrelse, 13 kg i vægt og 4 mm i tykkelse.
Brug jernpladen som gulvplade, hvilket svarer til 890 mm x 487,5 mm i størrelse, 13 kg i vægt og 4 mm i tykkelse.
Modstandsevne for gulv | Bekræft specifikationerne for gulvets modstandsevne sammen med den ansvarlige for den bygning, hvor maskinen er planlagt til installation. | ||
Gulvstivhed | Klargør én gulvplade, og placer den det sted, hvor maskinen er planlagt til installation. Mål mængden af nedsynkning i gulvet, når to voksne (omtrent 150 kg) træder op på pladen. Anslå ud fra denne måling mængden af nedsynkning i gulvet, når maskinen installeres, ved at udføre en proportional beregning.  BeregningsmetodeHver enkelt parameter angives som følger: t: højden fra gulvet til gulvpladens øverste overflade Δt: højden fra gulvet til gulvpladens øverste overflade, når belastningen påføres Ts (mm/kgf): konstanten for den anslåede mængde af nedsynkning i gulvet Ts (ME): mængden af nedsynkning i gulvet, hvor maskinen installeres Beregn først konstanten for den anslåede nedsynkning i gulvet. Ts (mm/kgf) = (t - Δt)/150 Brug denne konstant, og anslå mængden af nedsynkning i gulvet, hvor denne maskine installeres. Ts (ME) = (316 (kgf)/2) x Ts (mm/kgf) EksempelI tilfælde af t = 4 mm Δt = 3 mm Beregnes konstanten for anslået mængde af nedsynkning i gulvet som vist herunder. (4 - 3)/150 = 0,006 I dette eksempel er den anslåede mængde af nedsynkning i gulvet, hvor denne maskine installeres, 0,948 mm med følgende formel. Ts (ME) = (316 (kgf)/2) x 0,006 = 0,948
| ||
Gulvfladhed | Læg én gulvplade på gulvet, hvor det er planlagt, at maskinen skal installeres, og placer det forenklede vaterpas midt på den. For at gøre gulvpladen vandret indsættes nogle afstandsstykker (mønter) under A eller B på gulvpladen, som vist på illustrationen herunder. Beregn gulvets fladhed ud fra afstandsstykkets tykkelse og antallet af dem.  BeregningsmetodeBrug mønter med samme tykkelse som afstandsstykke. Hver enkelt parameter angives som følger: t (mm): afstandsstykkets tykkelse a: antallet af afstandsstykker indsat under A b: antallet af afstandsstykker indsat under B Når a > b, beregnes gulvets fladhed med følgende formel. t x a (mm) EksempelMønter med en tykkelse på 1 mm bruges som afstandsstykke. Hvis der indsættes to afstandsstykker under A, og der ikke indsættes noget under B for at gøre gulvpladen vandret, er gulvets fladhed 2 mm. | ||
Lodret interval for gulv (Denne metode bruges, når der er et trin i gulvet). | Anbring to gulvplader ved siden af hinanden på gulvet, hvor maskinen er planlagt til installation. I henhold til målemetoden for "Gulvfladhed" anbringes den ene gulvplade vandret. Anbring derefter den anden vandret på samme måde. Mål højdeforskellen mellem de to gulvplader.
| ||
Hældning af gulv (Denne metode bruges, når gulvet hælder en smule). | Anbring to gulvplader ved siden af hinanden på gulvet, hvor maskinen er planlagt til installation. I henhold til målemetoden for "Gulvfladhed" anbringes den ene gulvplade vandret. Indsæt derefter afstandsstykkerne (mønter) under den anden gulvplade for at gøre pladen vandret, så dens højde er den samme som den, du anbragte først. Indsæt i dette tilfælde afstandsstykkerne i en vilkårlig position ved gulvpladens kant. Mål gulvets hældning med tykkelsen på de afstandsstykker, der er placeret længst væk fra referencepunktet (punktet fastlagt som et benchmark for højden). (Se illustrationen herunder).
BeregningsmetodeBrug mønter med samme tykkelse som afstandsstykke. Hver enkelt parameter angives som følger. t (mm): afstandsstykkets tykkelse a: antal afstandsstykker Gulvets fladhed beregnes med følgende formel. S = t x a (mm) EksempelMønter med en tykkelse på 1 mm bruges som afstandsstykke. Hvis der indsættes tre afstandsstykker under den position, som er længst væk fra referencepunktet, er gulvets hældning 3 mm (= 1 mm x 3). |
Installationsplads
Nødvendig installationsplads
Hold bagsiden af maskinen mindst 80 cm borte fra væggen.
Det er nødvendigt med et mellemrum på 5 mm mellem hvert udstyr for at forbinde dem.

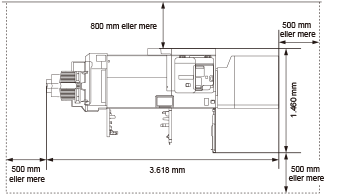

Standardkonfiguration (minimum)
imagePRESS V1000 + Staple Finisher-AF + Multi-drawer Paper Deck-E

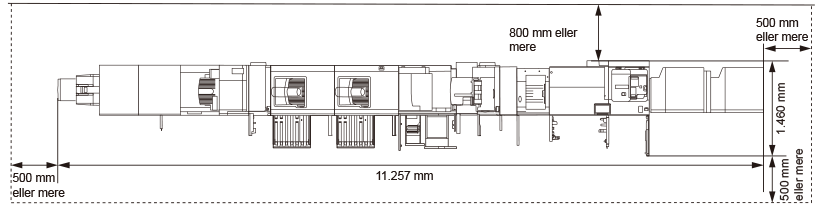

Fuld tilbehørskonfiguration (maksimum)
imagePRESS V1000 + Two-Knife Booklet Trimmer-B + Booklet Trimmer-G + Booklet Finisher-AF + Paper Folding Unit-K + High Capacity Stacker-J x 2 + Perfect Binder-F + Document Insertion Unit-R + Inspection Unit-C + Sensing Unit-B + Multi-drawer Paper Deck-E x 2 + Multi Function Professional Puncher-C
Påkrævet minimumplads til vending
Følgende er den minimumbredde, der er påkrævet for at dreje imagePRESS V1000 og hvert enkelt udstyr om hjørnerne i en gang.
Dimension ved transport (bredde x længde) | Påkrævet minimumbredde for gang* | |
imagePRESS V1000(Printenhed) | 739 mm x 872 mm | 1.585 mm |
imagePRESS V1000(Fikseringssektion) | 1.020 mm x 778 mm | 1.717 mm |
POD Deck Lite-C | 633 mm x 686 mm | 1.449 mm |
POD Deck Lite XL-A | 1.021 mm x 686 mm | 1.730 mm |
Multi-drawer Paper Deck-E | 990 mm x 800 mm | 1.773 mm |
POD Deck-F | 990 mm x 800 mm | 1.773 mm |
Sensing Unit-B | 750 mm x 515 mm | 1.410 mm |
Inspection Unit-B | 450 mm x 792 mm | 1.411 mm |
Inspection Unit-C | 750 mm x 515 mm | 1.410 mm |
Document Insertion Unit-R | 823 mm x 793 mm | 1.643 mm |
Static Eliminator-A | 450 mm x 792 mm | 1.411 mm |
Multi Function Professional Puncher-C | 445 mm x 795 mm | 1.411 mm |
High Capacity Stacker-J | 899 mm x 745 mm | 1.668 mm |
Paper Folding Unit-K | 502 mm x 793 mm | 1.439 mm |
Staple Finisher-AF | 800 mm x 792 mm | 1.626 mm |
Booklet Finisher-AF | 800 mm x 792 mm | 1.626 mm |
Booklet Trimmer-G | 1.835 mm x 790 mm | 2.498 mm |
Two-Knife Booklet Trimmer-B | 536 mm x 770 mm | 1.439 mm |
* Påkrævet minimumbredde til vending er maskinens (udstyrets) diagonale længde + ca. 500 mm.
Hver enkelt komponents størrelse og vægt
Mål (B x D x H) | Vægt | |
imagePRESS V1000 (Printenhed og fikseringssektion) | 1.583 mm x 872 mm x 1.040 mm | Ca. 410 kg |
Duplex Color Image Reader Unit-P | 653 mm x 593 mm x 219 mm | Ca. 23 kg |
POD Deck Lite-C | 717 mm x 686 mm x 570 mm | Ca. 76 kg |
POD Deck Lite XL-A | 1.105 mm x 686 mm x 570 mm | Ca. 113 kg |
Multi-drawer Paper Deck-E | 990 mm x 800 mm x 1.080 mm | Ca. 178 kg |
POD Deck-F | 990 mm x 800 mm x 1.080 mm | Ca. 205 kg |
Sensing Unit-B | 515 mm x 750 mm x 1.228 mm | Ca. 100,5 kg |
Inspection Unit-B | 250 mm x 792 mm x 1.040 mm | Ca. 49,5 kg |
Inspection Unit-C | 515 mm x 842 mm x 1.080 mm | Ca. 84,9 kg |
Document Insertion Unit-R | 746 mm x 793 mm x 1.407 mm | Cirka 61 kg |
Static Eliminator-A | 250 mm x 792 mm x 1.040 mm | Cirka 50 kg |
Multi Function Professional Puncher-C | 445 mm x 795 mm x 1.040 mm | Ca. 102 kg |
High Capacity Stacker-J | 899 mm x 745 mm (1.250 mm*) x 1.141 mm (til toppen af den øverste bakke) *Når udskubningsbakken flyttes ud af stableren. | Ca. 120 kg |
Paper Folding Unit-K | 336 mm x 793 mm x 1.190 mm | Ca. 71 kg |
Staple Finisher-AF | 800 mm x 792 mm x 1.239 mm | Ca. 133 kg (inklusive indvendig hulleenhed) |
Booklet Finisher-AF | 800 mm x 792 mm x 1.239 mm | Ca. 183 kg (inklusive indvendig hulleenhed) |
Booklet Trimmer-G | 2.095 mm x 790 mm x 1.040 mm (inklusive fremføring og udbakke) | Ca. 178 kg (inklusive fremføring og udbakke) |
Two-Knife Booklet Trimmer-B | 536 mm x 770 mm x 1.040 mm (ikke inklusive fremføring og udbakke) | Ca. 145 kg (ikke inklusive fremføring og udbakke) |
Installationsmiljø
 |
Blokering af maskinens ventilationsåbninger eller luftgæller kan påvirke billedekvaliteten negativt. Bloker ikke ventilationsåbningerne eller luftgællerne. |
Betingelser for temperatur og luftfugtighed
Installer ikke maskinen på steder med høj eller lav varme og luftfugtighed, for eksempel steder med en vandhane, vandvarmer, befugter, airconditionanlæg, varmeapparat eller en ovn.
Under drift er det tilladte luftfugtighedsområde 15 til 60 % (med en rumtemperatur på 20 til 27 ˚C).
Der er risiko for, at papirfremføringen og billedkvaliteten kan blive påvirket, hvis maskinen bruges et sted, som ikke efterlever disse specifikationer.
Temperaturgradient
Brug af et airconditionanlæg om vinteren eller pludselige temperaturudsving kan påvirke billedplacering negativt, da det kan få papiret til at bøje eller trække sig sammen og medføre fejl på maskinen på grund af kondensdannelse. For at undgå disse problemer skal temperaturgradienten reguleres, så den ikke overstiger 10 ˚C/T.
Ventilation
Sørg for, at der er en luftvekslingshastighed på mindst 2 gange/t og mindst 30 m3 plads på det sted, hvor maskinen skal installeres.
Denne maskine genererer en lille smule ozon osv. under normal brug. Selvom overfølsomhed over for ozon mv. kan variere, er denne mængde ikke skadelig. Ozonen mv. kan være mere mærkbar under længere brug eller et langt printjob, særligt i dårligt ventilerede rum. Det anbefales, at rummet ventileres ordentligt, således at der opretholdes et behageligt arbejdsklima i områderne omkring maskinen.
Højdebegrænsninger
Installer maskinen på en højde på 4.000 m eller mindre.
*Atmosfærisk tyrk på 4.000 m: 607,8 hPa (referenceværdi)
*Atmosfærisk tyrk på 4.000 m: 607,8 hPa (referenceværdi)
Strømforsyning
Strømforsyningsforhold
Brug disse komponenter inden for de strømforsyningsspecifikationer, der er angivet herunder.
Strømforsyningen til komponenter, der ikke er angivet i tabellen, leveres af imagePRESS V1000 eller andre komponenter.
Strømforsyning | Specifikationer for strømforsyningskabel/ stik | Længden på strømkablet | |
imagePRESS V1000 (Printenhed og fikseringssektion) | 220-240 V AC, 50/60 Hz, 13 A x 2 (printenhed)+ 13 A (fikseringsenhed) | CEE 7/7 x 3 | 2 m x 3 |
POD Deck Lite-C | 220-240 V AC, 50/60 Hz, 1.2 A | CEE 7/7 | 2 m |
POD Deck Lite XL-A | 220-240 V AC, 50/60 Hz, 1.2 A | CEE 7/7 | 2 m |
Multi-drawer Paper Deck-E | 220-240 V AC, 50/60 Hz, 3.5 A | CEE 7/7 | 1,9 m |
POD Deck-F | 220-240 V AC, 50/60 Hz, 4.3 A | CEE 7/7 | 1,9 m |
Sensing Unit-B | 100-240 V AC, 50/60 Hz, 2.5 A | CEE 7/7 | 1,9 m |
Inspection Unit-B | 100-240 V AC, 50/60 Hz, 1.4 A | CEE 7/7 | 1,9 m |
Inspection Unit-C | 100-240 V AC, 50/60 Hz, 2.5 A | CEE 7/7 | 1,9 m |
Document Insertion Unit-R | 100-240 V AC, 50/60 Hz, 1.0 A | CEE 7/7 | 2 m |
Static Eliminator-A | 100-240 V AC, 50/60 Hz, 1.0 A | CEE 7/7 | 1,9 m |
Multi Function Professional Puncher-C | 230 V AC, 50 Hz, 2,0 A | CEE 7/7 | 2,4 m |
High Capacity Stacker-J | 90-264 V AC, 47-63 Hz, 10 A | CEE 7/7 | 4,2 m |
Paper Folding Unit-K | Fra finisheren | Fra finisheren | - |
Staple Finisher-AF | 220-240 V AC, 50/60 Hz, 8.0 A | CEE 7/7 | 2 m |
Booklet Finisher-AF | 220-240 V AC, 50/60 Hz, 8.0 A | CEE 7/7 | 2 m |
Booklet Trimmer-G | Fra finisheren | Fra finisheren | - |
Two-Knife Booklet Trimmer-B | 220-240 V AC, 60 Hz, 2,3 A | CEE 7/7 | 2 m |
Maksimalt energiforbrug
Det maksimale energiforbrug for imagePRESS V1000 og andre komponenter er angivet herunder.
Maksimalt energiforbrug | |
imagePRESS V1000(Printenhed og fikseringssektion) | (700 + 2.400) W + 2.900 W eller mindre *Inkluderer alle muligheder, der strømføres af hovedenheden. |
POD Deck Lite-C | 480 W eller mindre |
POD Deck Lite XL-A | 480 W |
Multi-drawer Paper Deck-E | 1.000 W eller mindre |
POD Deck-F | 1.000 W eller mindre |
Sensing Unit-B | 500 W |
Inspection Unit-B | 700 W |
Inspection Unit-C | 500 W |
Document Insertion Unit-R | 120 W eller mindre |
Static Eliminator-A | 100 W eller mindre |
Multi Function Professional Puncher-C | 480 W |
High Capacity Stacker-J | 220 W |
Paper Folding Unit-K | Inkluderet i finisheren |
Staple Finisher-AF | 500 W eller mindre |
Booklet Finisher-AF | 500 W eller mindre |
Booklet Trimmer-G | 300 W |
Two-Knife Booklet Trimmer-B | 440 W |
