Papier blokuje się w zespole głównym
Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.
Papier blokuje się przy dwustronnej prowadnicy (prawej) (A1) i dwustronnej prowadnicy pośredniej (A2)
Lokalizacje zaciętego papieru są oznaczone numerami, takimi jak A1 lub A2, tak jak pokazano na rysunku poniżej.
|
Wokół prowadnicy dwustronnej (prawej) (A1) i dwustronnej prowadnicy pośredniej (A2) znajduje się gorąca część. Uważaj, aby nie dotknąć prowadnicy podczas wyjmowania papieru. |
1
Otwórz przednią pokrywę zespołu utrwalania w kolejności od lewej do prawej.
2
Otwórz prowadnicę A1 (
).
).W zależności od ruchu prowadnica A2 (
) otwiera się, a prowadnica odwracania opada.
) otwiera się, a prowadnica odwracania opada.
3
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Jeśli przednia dioda LED na prowadnicy A2 miga, a tylna dioda LED świeci, usuń zacięty papier z prowadnicy A2.
Diody LED nie wyłączają się po wyjęciu zaciętego papieru. Sprawdź wzrokowo, czy nie ma pozostałości papieru.
4
Zamknij prowadnicę A1 ().
).5
Zamknij prowadnicę A2 ().
).
6
Zamknij przednią pokrywę zespołu utrwalania w kolejności od prawej do lewej.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Zacięcia papieru w zespole podajnika papieru z nieutrwalonym tonerem, pasie podającym i zespole wyrównywania papieru
 |
Jeśli wyciągniesz zespół podajnika papieru z nieutrwalonym tonerem przed usunięciem zacięć papieru na dwustronnej prowadnicy (prawej) (A1) i dwustronnej prowadnicy pośredniej (A2), możesz nie być w stanie usunąć zaciętego papieru. Przed rozpoczęciem pracy upewnij się, że nie ma żadnych pozostałości papieru. |
Pozycje każdej jednostki i obszaru (A2), „dźwignia C2”, „prowadnica C3” itp. w procedurze są pokazane na rysunku.
1
Otwórz przednią pokrywę głównego zespołu.
2
Jeśli papier zaciął się po lewej stronie podajnika papieru z nieutrwalonym tonerem delikatnie wyciągnij go w kierunku wskazywanym przez strzałkę.
3
Sprawdź, czy papier nie zaciął się w zespole podajnika papieru z nieutrwalonym tonerem.

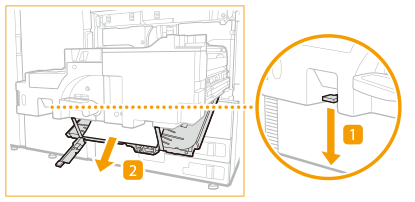

 | Przechyl dźwignię C2 w lewo, aby zwolnić blokadę. |
 | Trzymając dźwignię C2, wyciągnij podajnik papieru z nieutrwalonym tonerem.  |
4
Sprawdź, czy papier nie jest zacięty w prowadnicy dupleksu (C3).
| Otwórz prowadnicę C3. |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
 | Zamknij prowadnicę C3. |
5
Sprawdź, czy papier nie zakleszczył się w górnej prowadnicy wstępnego wyrównywania (C4).

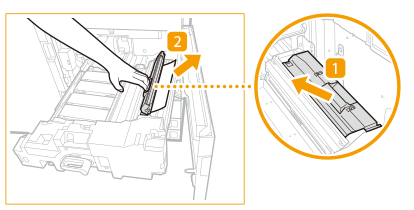

| Otwórz prowadnicę C4. |
| Jeśli papier jest zakleszczony, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę przy ręcznie otwartej prowadnicy C4.  |
Po zwolnieniu prowadnica C4 zamyka się.
6
Jeśli papier pozostał na taśmie podającej (C5), usuń cały papier.
7
Przechowywanie zespołu podajnika papieru z nieutrwalonym tonerem.
| Delikatnie wepchnij zespół podajnika papieru z nieutrwalonym tonerem z powrotem do urządzenia, trzymając dźwignię C2. Podczas wciskania zespołu podajnika papieru z nieutrwalonym tonerem, trzymana dźwignia C2 może się przesunąć tak, że wyskoczy, ale nie jest to usterka. Wciśnij do końca i przejdź do następnego kroku. |
| Przekręć dźwignię C2 w prawo, aby zablokować.  |
8
Zamknij przednią pokrywę głównego zespołu.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Zacięcia papieru w każdej jednostce
Pozycje każdej jednostki oraz „dźwigni C1” i „prowadnicy D1” w procedurze są pokazane na rysunku.
1
Otwórz przednią pokrywę zespołu utrwalania w kolejności od lewej do prawej.
2
Sprawdź, czy papier nie zakleszczył się w module chłodzącym.
| Otwórz dźwignię B. |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
Pozostaw dźwignię B otwartą. Zamknij po sprawdzeniu, czy w zespole utrwalania nie ma zacięcia papieru.
3
Sprawdź, czy papier nie zaciął się w zespole utrwalania.
|
Wokół zespołu utrwalania znajduje się gorąca część. Uważaj, aby nie dotknąć prowadnicy podczas wyjmowania papieru. |
| Przechyl dźwignię C1 w lewo, aby zwolnić blokadę. |
| Trzymając dźwignię C1, wyciągnij zespół utrwalania.  |
| Jeśli papier zaciął się przy wejściu do zespołu utrwalania, delikatnie wyciągnij go w kierunku wskazywanym przez strzałkę.  |
 | Otwórz prowadnicę C3. |
 | Jeśli papier jest zakleszczony, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę przy ręcznie otwartej prowadnicy C3.  Po zwolnieniu prowadnica C3 zamyka się. |
 | Otwórz pokrywę C4.  |
 | Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
 | Zamknij pokrywę C4. |

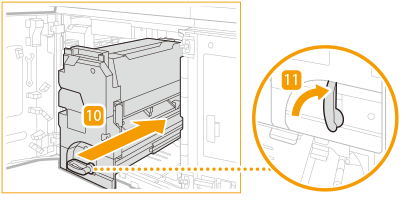

 | Ostrożnie wepchnij zespół utrwalania z powrotem do urządzenia, trzymając dźwignię C1. Podczas wciskania zespołu utrwalania trzymana przez Ciebie dźwignia C1 może się przesunąć tak, że wyskoczy, ale nie jest to usterka. Wciśnij do końca i przejdź do następnego kroku. |
 | Przekręć dźwignię C1 w prawo, aby zablokować.  |
 | Zamknij dźwignię B zespołu chłodzącego. |
4
Sprawdź, czy papier zakleszczył się w górnej prowadnicy podawania (D1).
| Otwórz prowadnicę D1.  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę D1. |
5
Sprawdź, czy papier nie zaciął się w zespole „decala” (D2).
| Otwórz dźwignię D2.  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij dźwignię D2. |
6
Sprawdź, czy papier nie zaciął się w odwróconej prowadnicy wciągającej (po prawej) (E1).
| Otwórz prowadnicę E1.  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę E1. |
7
Sprawdź, czy papier nie jest zacięty w odwróconej górnej prowadnicy ścieżki pionowej (po lewej) (E2).
| Otwórz prowadnicę E2.  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę E2. |
8
Sprawdź, czy papier nie zaciął się w prowadnicy ścieżki (po lewej) (E3).
| Otwórz prowadnicę E3.  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę E3. |
9
Sprawdź, czy papier nie zaciął się w przesunięciu odwracającym (w lewo) (E4) lub w części odwracającej dwustronnej (E5).
| Otwórz prowadnicę E4.  |
| Jeśli papier zaciął się w przesunięciu odwracającym (w lewo) (E4), delikatnie wyciągnij go w kierunku strzałki.  |
| Jeśli papier zaciął się w części odwracającej dwustronnej (E5), delikatnie wyciągnij go w kierunku strzałki.  |
| Zamknij prowadnicę E4. |
10
Sprawdź, czy papier nie jest zacięty w prowadnicy dwustronnej (prawej) (F1).

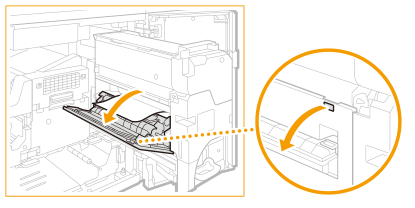

| Otwórz prowadnicę F1.  |

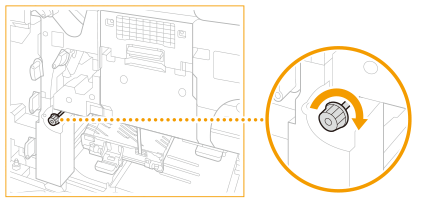

| Przekręć pokrętło F2 zgodnie z ruchem wskazówek zegara.  |

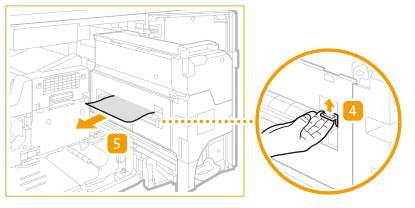

| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknąć prowadnicę F1. |
11
Zamknij przednią pokrywę zespołu utrwalania w kolejności od prawej do lewej.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
