Zakleszczenia papieru w Long Sheet Tray-B (opcjonalnie)
Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.
|
W tej sekcji opisano przypadek, w którym moduł „Long Sheet Tray-B” jest podłączony do jednostki głównej. Jeśli „Long Sheet Tray-B” jest dołączony do „Multi-drawer Paper Deck-E” lub „POD Deck-F”, patrz Gdy opcjonalne źródła papieru są przymocowane do Multi-drawer Paper Deck-E lub Gdy opcjonalne źródła papieru są przymocowane do POD Deck-F. W tej sekcji opisano sposób usuwania zacięć długich arkuszy. Sposób usuwania zacięć zwykłego papieru jest taki sam, jak w przypadku „Stack Bypass-D”. Wyjmij długi arkusz z jednostki głównej, gdy  jest wyświetlane w polu urządzenia na ekranie lub gdy na końcu papieru na tacy pozostało nie więcej niż 25 mm papieru. |
Zacięcia długich arkuszy na wejściu do tacy
Jeśli na ekranie wyświetla się <Taca wielofunkcyjna (Usuń cały papier).>, postępuj zgodnie z poniższą procedurą, aby usunąć długi arkusz.
1
Delikatnie wyciągnij zakleszczony długi arkusz wzdłuż tacy.
2
Delikatnie wyciągnij zacięty długi arkusz wzdłuż tacy.
Zacięcie długich arkuszy przez wejście tacy do modułu nanoszenia obrazu
Jeśli na ekranie wyświetla się <Zespół tacy wielofun. (Pociągnij dźwignię otwiera.).>, < C3 >, < C4 > itp., postępuj zgodnie z poniższą procedurą, aby usunąć długi arkusz.
Pozycje każdej jednostki i obszaru, „dźwignia C2”, „prowadnica C4” itp. w procedurze są pokazane na rysunku.
1
Delikatnie wyciągnij zakleszczony długi arkusz wzdłuż tacy.
Nawet jeśli całkowicie wyciągniesz papier, pamiętaj o wykonaniu poniższych procedur.
2
Sprawdź, czy wokół „Stack Bypass-D” nie pozostały kawałki papieru.
 | Otwórz „Stack Bypass-D”.  |
 | Sprawdź, czy w tacy i jednostce głównej nie pozostały żadne kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.  |
 | Delikatnie zamknij „Stack Bypass-D” jednostki głównej, aż kliknie. |
3
Sprawdź, czy w jednostce głównej (module nanoszenia obrazu) nie pozostały kawałki papieru.

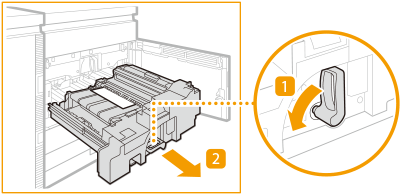

| Przechyl dźwignię C2 w lewo, aby zwolnić blokadę. |
| Trzymając dźwignię C2, wyciągnij podajnik papieru niezamocowanego tonerem.  |

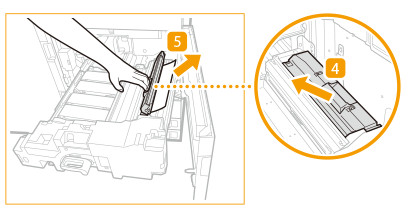

| Otwórz prowadnicę C4. |
 | Przytrzymaj ręcznie prowadnicę C4 otwartą i sprawdź, czy pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.  Po zwolnieniu prowadnica C4 zamyka się. |
 | Sprawdź, czy na taśmie podającej (C5) nie pozostały kawałki papieru. Jeśli pozostały kawałki papieru, usuń je.  |
 | Delikatnie wepchnij zespół podajnika papieru z nieutrwalonym tonerem z powrotem do urządzenia, trzymając dźwignię C2. Podczas wciskania zespołu podajnika papieru z nieutrwalonym tonerem, trzymana dźwignia C2 może się przesunąć tak, że wyskoczy, ale nie jest to usterka. Wciśnij do końca i przejdź do następnego kroku. |
 | Przekręć dźwignię C2 w prawo, aby zablokować.  |
4
Zamknij przednią pokrywę głównego zespołu.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
