Regulacja wyrównania krawędzi lewej obrazu
Zgodnie z kierunkiem podawania, jeżeli pozycja obrazu na wyprowadzanym papierze jest przesunięta w lewo i w prawo względem prawidłowej pozycji, można ją poprawić regulując margines lewej krawędzi papieru.
|
Regulację można również przeprowadzić przy użyciu arkusza przewodniego lub strony testowej. Skanowanie z użyciem podajnika Regulacja pozycji obrazu przy użyciu strony testowej (gdy używany jest podajnik) Skanowanie z użyciem szklanej płyty roboczej Regulacja pozycji obrazu za pomocą arkusza przewodniego (gdy używana jest szklana płyta robocza) |
1
Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.
2
Naciśnij na <Nie używać skanera> lub <Ręczna regulacja>.
Ta procedura nie jest wymagana, jeżeli nie zainstalowano opcjonalnych modułów „Duplex Color Image Reader Unit-P” i „Sensing Unit-B”.
Jeżeli wprowadzisz różnicę w zmierzonej długości strony testowej:
|
Aby wyregulować położenie obrazu na długich arkuszach, należy wydrukować stronę testową dla długiego arkusza. Regulację można przeprowadzić sprawniej przy użyciu strony testowej wydrukowanej za pomocą funkcji [Strona wydruku testowego] dostępnej w obszarze <Regulacja Położenia Obrazu>. (Strona testowa dla długiego arkusza dostępna jest w witrynie internetowej z instrukcjami). |
Naciśnij <Strona wydruku testowego>.Wprowadź liczbę stron testowych, które mają zostać wykonane, i naciśnij <Dalej>. |
Jeżeli pozycja obrazu różni się znacznie od żądanej, dokładność korekcji można poprawić drukując kilka stron testowych i wykorzystując średnią, zmierzoną długość. |
Wybierz źródło papieru, do którego załadowany został papier niestandardowego typu i naciśnij <Rozpocznij Wydruk>.Zostanie wydrukowana strona testowa.

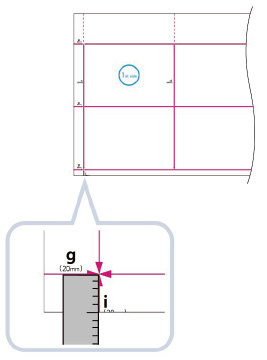

Wróć do ekranu <Regulacja Położenia Obrazu> i zmierz długość „i” na przedniej i tylnej stronie wydrukowanej strony testowej.Standardowy format |
 |

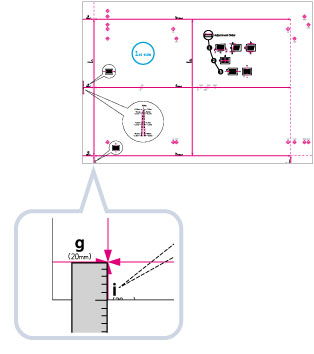

Długi arkusz |
 |
Wartość domyślna: 'i' = 20,0 mm
Wprowadź różnicę długości pomiędzy zmierzonymi wartościami „i” i wartością domyślną (20 mm) dla przedniej i tylnej strony.
Na przykład, jeśli zmierzona długość „i” wynosi 21,5 mm, wprowadź - 1,5 mm dla <Położenie (i) lewej krawę.>.
Na przykład, jeśli zmierzona długość „i” wynosi 18,5 mm, wprowadź + 1,5 mm dla <Położenie (i) lewej krawę.>.
Różnica 1,5 mm pomiędzy zmierzoną długością, a wartością domyślną zostanie skorygowana.
Naciśnij <OK>.W razie potrzeby spróbować wydrukować stronę testową ponownie i sprawdzić poprawność wprowadzonego współczynnika.
Jeżeli pozycja jest korygowana za pomocą wydrukowanych obrazów:
Sprawdzić lokalizację papieru na wyprowadzanym papierze.
* Kierunek podawania
Zmierzyć długość „i”, czyli odległość od lewej krawędzi zadrukowanego obszaru do lewej krawędzi papieru i wprowadzić różnicę (wartość domyślna to 20 mm).Na przykład, jeśli zmierzona długość „i” wynosi 21,0 mm, wprowadź - 1,0 mm dla <Położenie (i) lewej krawę.>.
Na przykład, jeśli zmierzona długość „i” wynosi 19,0 mm, wprowadź + 1,0 mm dla <Położenie (i) lewej krawę.>.
Różnica 1,0 mm pomiędzy zmierzoną wartością, a wartością domyślną zostanie skorygowana.
Naciśnij <OK>.W razie potrzeby spróbować wydrukować ponownie i sprawdzić poprawność wprowadzonego współczynnika.
 |
Gdy ekran zostanie zamknięty za pomocą przycisku <OK>, a następnie ponownie wyświetlony, wartości na ekranie wrócą do „0”. Niezależnie od tego, wyregulowana wartość nadal ma zastosowanie w polu Całkowite. Jeżeli czynności zostaną powtórzone, należy sprawdzić długość 'i' na nowej stronie testowej i wprowadzić wartości ponownie. |
| |||||||||
Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>. Można również skorygować pozycję obrazu z wykorzystaniem wartości zarejestrowanych znaczników (patrz poniżej). Sprawdź, czy linia środkowa znacznika i krawędź strony testowej są wyrównane, i dopasuj położenie obrazu w następujący sposób: Jeśli linia środkowa znacznika dokładnie pokrywa się z krawędzią strony testowej, nie ma potrzeby regulowania położenia obrazu. Jeśli linia środkowa znacznika znajduje się poza krawędzią strony testowej (linia środkowa znacznika NIE JEST wydrukowana), należy sprawdzić, w pobliżu jakiego numeru znacznika znajduje się linia strony testowej, i wprowadzić wartość dodatnią. Jeśli linia środkowa znacznika znajduje się pod krawędzią strony testowej, należy sprawdzić, w pobliżu jakiego numeru znacznika znajduje się linia strony testowej, i wprowadzić wartość ujemną.
|
