Korekcja zniekształcenia (równoległobok)

Ustawienie umożliwia korekcję kształtu obrazu poprzez dopasowanie długości od „a” oraz „g” do krawędzi głównej papieru, gdy obraz jest drukowany w postaci równoległoboku.
Regulację można również przeprowadzić przy użyciu arkusza przewodniego lub strony testowej.
Skanowanie z użyciem podajnika Regulacja pozycji obrazu przy użyciu strony testowej (gdy używany jest podajnik)
Skanowanie z użyciem szklanej płyty roboczej Regulacja pozycji obrazu za pomocą arkusza przewodniego (gdy używana jest szklana płyta robocza)
1
Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.
2
Naciśnij na <Nie używać skanera> lub <Ręczna regulacja>.
Ta procedura nie jest wymagana, jeżeli nie zainstalowano opcjonalnych modułów „Duplex Color Image Reader Unit-P” i „Sensing Unit-B”.
3
Naciśnij <Ustaw Szczegóły>  <Kor. zniekształ. (Równoległob.)>.
Jeśli chcesz wprowadzić wartości ze strony testowej zmierzone ręcznie:
Aby wyregulować położenie obrazu na długich arkuszach, należy wydrukować stronę testową dla długiego arkusza. Regulację można przeprowadzić sprawniej przy użyciu strony testowej wydrukowanej za pomocą funkcji [Strona wydruku testowego] dostępnej w obszarze <Correct Distortion (Parallelogram)>. (Strona testowa dla długiego arkusza dostępna jest w witrynie internetowej z instrukcjami).
Naciśnij <Strona wydruku testowego>.
Wprowadź liczbę stron testowych, które mają zostać wykonane, i naciśnij <Dalej>.
Jeżeli pozycja obrazu różni się znacznie od żądanej, dokładność korekcji można poprawić drukując kilka stron testowych i wykorzystując średnią, zmierzoną długość.
Wybierz źródło papieru, do którego załadowany został papier o niestandardowym rozmiarze i naciśnij <Rozpocznij Wydruk>.
Zostanie wydrukowana strona testowa.

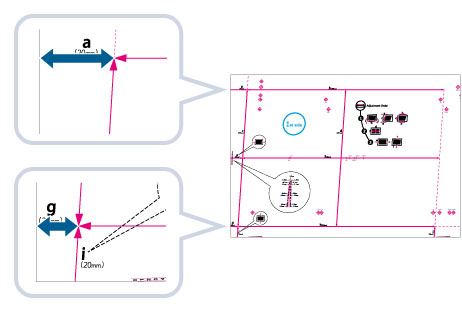

Zmierzyć długość znaczników „g” oraz „a” na stronie testowej.
Znacznik 'g' jest drukowany po lewej stronie krawędzi głównej, natomiast znacznik "a" jest drukowany po prawej stronie krawędzi głównej, zgodnie z kierunkiem podawania.
Standardowy format

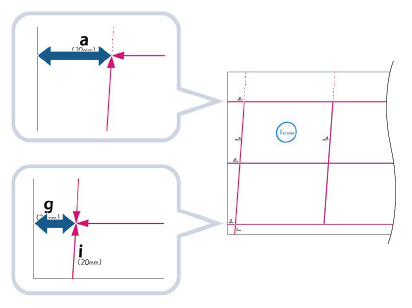

Długi arkusz
Przykład: „g” = 20,5 mm oraz „a” = 21,0 mm

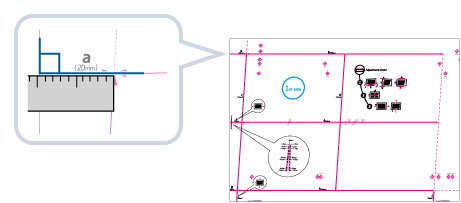

Prawidłowo zmierzyć długość znaczników "g" i 'a' na stronie testowej (patrz poniżej).
Standardowy format

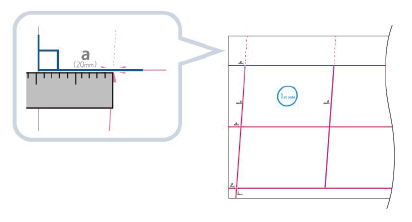

Długi arkusz
Wróć do ekranu <Correct Distortion (Parallelogram)> i wprowadź zmierzoną długość <g> oraz <a> dla strony przedniej i tylnej.
Korzystając z poniższych dwóch wartości numerycznych oraz "c = 250,0", urządzenie wyreguluje długość tak, aby skorygować zniekształcenie występujące na obszarze drukowania.
<g>:
Wprowadź zmierzoną na stronie testowej długość znacznika „g”.
<a>:
Wprowadź zmierzoną na stronie testowej długość znacznika „a”.
Postępując zgodnie z przykładem, wprowadzić 20,5 dla <g> oraz 21,0 dla <a>.
Różnica pomiędzy wartościami „g” oraz „a” (0,5 mm) zostanie poprawiona.
Naciśnij <OK>.
Następnie należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu. Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
Jeżeli pozycja jest korygowana za pomocą wydrukowanych obrazów:

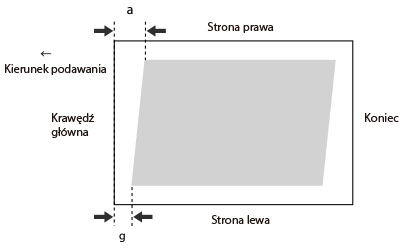

Sprawdzić lokalizację papieru na wyprowadzanym papierze.
Przykład: „c” = 250,0 mm, „g” = 20,5 mm oraz „a” = 21,0 mm
Zmierzyć poniższe długości wyprowadzanego papieru i wprowadzić te wartości.
Korzystając z poniższych trzech wartości numerycznych, urządzenie wyreguluje długość tak, aby skorygować zniekształcenie występujące na obszarze drukowania.
<c>:
Wprowadzić zmierzoną długość od strony lewej krawędzi głównej obszaru drukowania do prawej krawędzi głównej obszaru drukowania.
<g>:
Wprowadzić zmierzoną długość od strony lewej krawędzi głównej zadrukowanego obszaru do krawędzi głównej wyprowadzanego papieru.
<a>:
Wprowadzić zmierzoną długość od strony prawej krawędzi głównej zadrukowanego obszaru do krawędzi głównej wyprowadzanego papieru.
Postępując zgodnie z przykładem, należy wprowadzić 250,0 dla <c>, 20,5 dla <g> i 21,0 dla <a>.
Różnica pomiędzy wartościami „g” oraz „a” (0,5 mm) zostanie poprawiona.
Naciśnij <OK>.
Następnie należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu. Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
4
Naciśnij <OK>  <OK>.
Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>.
