Ajustar o alinhamento da extremidade esquerda da imagem

Número do documento: AK82-06U
Se a posição da imagem no papel impresso for deslocada para a esquerda e para a direita da posição correta, relativamente à direção de alimentação, a posição da imagem desalinhada pode ser corrigida ajustando a margem na extremidade esquerda do papel.
Também pode proceder ao ajuste utilizando a folha de guia ou a página de teste.
Quando efetuar a digitalização com o alimentador Ajustar a posição da imagem utilizando a página de teste (quando utilizar um alimentador)
Quando efetuar a digitalização com o vidro de exposição Ajustar a posição da imagem utilizando a folha de guia (quando utilizar o vidro de exposição)
1
Carregue em <Alterar> para <Ajustar posição da imagem>.
2
Carregue em <Não utilizar scanner> ou em <Ajustar manualmente>.
Este procedimento não é necessário se “Duplex Color Image Reader Unit-P” e “Sensing Unit-B” opcionais não estiverem instalados.
Se introduzir a diferença em relação ao comprimento medido da página de teste:
Para ajustar a posição da imagem em folhas longas, imprima uma página de teste em folha longa. O ajuste pode ser feito de forma mais eficiente do que com a página de teste impressa por <Imprimir página de teste> em <Ajustar posição da imagem>. (A página de teste em folha longa encontra-se disponível a partir do site do manual online.)
Carregue em <Imprimir página de teste>.
Introduza o número de páginas de teste a criar e carregue em <Seguinte>.
Se a posição da imagem variar bastante, a precisão da correção pode ser melhorada imprimindo várias páginas de teste e aplicando uma média do comprimento medido.
Selecione uma origem de papel que contenha um formato de papel personalizado e carregue em <Inic. impressão>.
A página de teste é impressa.

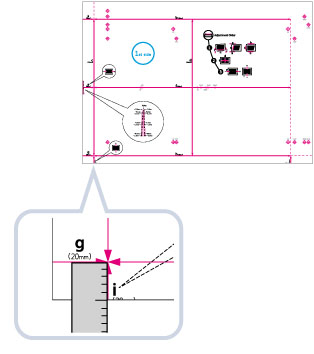

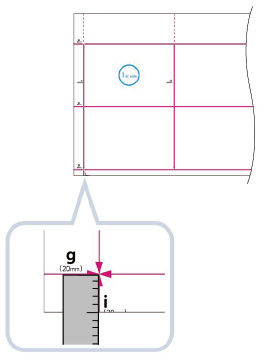

Volte ao ecrã <Ajustar posição da imagem> e meça o comprimento "i" na frente e no verso da página de teste impressa.
Formato standard
Folha longa
Valor pré-programado: 'i' = 20,0 mm
Introduza a diferença no comprimento entre o valor medido de "i" e o valor pré-programado (20 mm) para a frente e o verso.
Por exemplo, se o comprimento medido de "i" for 21,5 mm, introduza - 1,5 mm em <Alinh. ext. esq. (i)>.
Por exemplo, se o comprimento medido de "i" for 18,5 mm, introduza + 1,5 mm em <Alinh. ext. esq. (i)>.
A diferença de 1,5 mm entre o comprimento medido e o valor pré-programado é corrigida.
Carregue em <OK>.
Conforme o necessário, tente voltar a imprimir a página de teste e depois verifique o valor da correção.
Se corrigir a posição utilizando qualquer imagem impressa:
Verifique a posição da imagem na impressão.
* Direção de alimentação
Meça o comprimento de "i" (ou seja, a distância da extremidade esquerda da área impressa até à extremidade esquerda do papel) e introduza a diferença do valor pré-programado (20 mm).
Por exemplo, se o comprimento medido de "i" for 21,0 mm, introduza - 1,0 mm em <Alinh. ext. esq. (i)>.
Por exemplo, se o comprimento medido de "i" for 19,0 mm, introduza + 1,0 mm em <Alinh. ext. esq. (i)>.
A diferença de 1,0 mm entre o valor medido e o valor pré-programado é corrigida.
Carregue em <OK>.
Conforme necessário, tente imprimir o papel novamente e depois verifique o valor da correção.
Quando voltar a abrir o ecrã, depois de o ter fechado carregando em <OK>, os valores apresentados no ecrã voltam a "0". Contudo, o valor ajustado continua válido em cada campo Total. Se repetir o passo, verifique o comprimento de "i" na nova página de teste e introduza o novo valor.
Para repor o valor acumulado, carregue em <Repor progs iniciais>.
Também pode corrigir a posição da imagem utilizando o valor das marcas relativas apresentadas abaixo. Verifique se a linha central da marca relativa e a extremidade da página de teste estão alinhadas e ajuste a posição da imagem como se mostra em seguida:
Se a linha central da marca estiver exatamente sobreposta na extremidade da página de teste, não é necessário ajustar a posição da imagem.
Se a linha central da marca se encontrar fora da extremidade da página de teste (a linha central da marca relativa NÃO está impressa), veja qual é o número da marca relativa junto da linha da página de teste e introduza o valor positivo.
Se a linha central da marca relativa se encontrar dentro da extremidade da página de teste, veja qual é o número da marca relativa que se encontra junto da linha da página de teste e introduza o valor negativo.
A linha central da marca relativa encontra-se fora da extremidade da página de teste
A linha central da marca relativa sobrepõe exatamente a extremidade da página de teste
A linha central da marca relativa encontra-se dentro da extremidade da página de teste
↓
Introduza "+ 4" para ajustar
↓
Ajuste correto
↓
Introduza "- 6" para ajustar
