Corrigir distorção (Paralelograma)

Esta programação permite corrigir o formato da imagem, igualando o comprimento de "a" e "g" com a extremidade do papel, quando a imagem é impressa como um paralelograma.
Também pode proceder ao ajuste utilizando a folha de guia ou a página de teste.

1
Carregue em <Alterar> para <Ajustar posição da imagem>.
2
Carregue em <Não utilizar scanner> ou em <Ajustar manualmente>.
Este procedimento não é necessário se “Duplex Color Image Reader Unit-P” e “Sensing Unit-B” opcionais não estiverem instalados.
3
Carregue em <Especificar detalhes> <Corr. distorção (paralelogr.)>.
Se quiser introduzir os valores da página de teste que mediu manualmente:
Para ajustar a posição da imagem em folhas longas, imprima uma página de teste em folha longa. O ajuste pode ser feito de forma mais eficiente do que com a página de teste impressa por <Imprimir página de teste> em <Correct Distortion (Parallelogram)>. (A página de teste em folha longa encontra-se disponível a partir do site do manual online.)
Carregue em <Imprimir página de teste>.
Introduza o número de páginas de teste a criar e carregue em <Seguinte>.
Se a posição da imagem variar bastante, a precisão da correção pode ser melhorada imprimindo várias páginas de teste e aplicando uma média do comprimento medido.
Selecione uma origem de papel que contenha um formato de papel personalizado e carregue em <Inic. impressão>.
A página de teste é impressa.
Meça o comprimento das marcas "g" e "a" na página de teste.

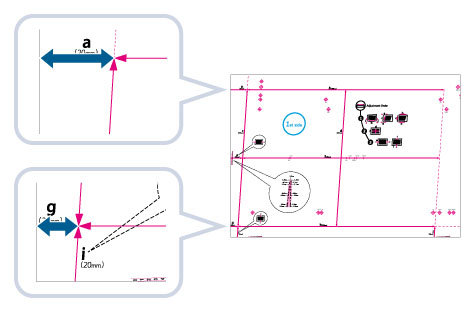

A marca "g" é impressa na extremidade frontal da esquerda e a marca "a" é impressa na extremidade frontal da direita, na direção de alimentação.
Formato standard

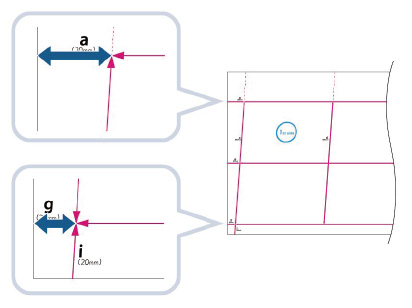

Folha longa
Exemplo: "g" = 20,5 mm e "a" = 21,0 mm

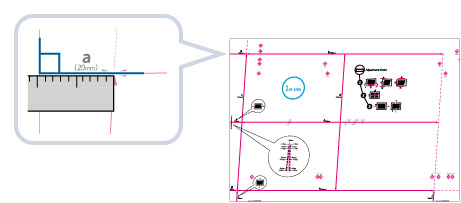

Meça corretamente o comprimento das marcas "g" e "a", como se mostra abaixo.
Formato standard

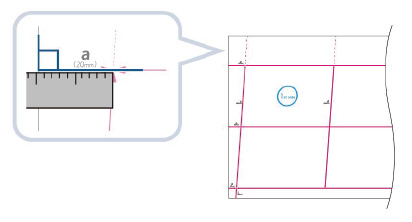

Folha longa
Volte ao ecrã <Correct Distortion (Parallelogram)> e introduza o comprimento medido das marcas <g> e <a> para a frente e o verso.
Utilizando os dois valores numéricos indicados a seguir e "c = 250,0", um dispositivo ajusta o comprimento para corrigir a distorção na área de impressão.
<g>:
Introduza o comprimento medido da marca "g" na página de teste.
<a>:
Introduza o comprimento medido da marca "a" na página de teste.
Seguindo o exemplo, introduza 20,5 para <g> e 21,0 para <a>.
A diferença entre "g" e "a" (0,5 mm) é corrigida.
Carregue em <OK>.
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
Se corrigir a posição utilizando qualquer imagem impressa:

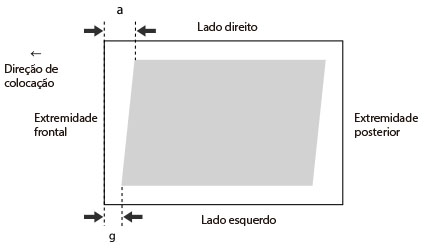

Verifique a posição da imagem na impressão.
Exemplo: "c" = 250,0 mm, "g" = 20,5 mm e "a" = 21,0 mm
Meça o seguinte comprimento no papel impresso e introduza o comprimento medido.
Utilizando os três valores numéricos indicados a seguir, um dispositivo ajusta o comprimento para corrigir a distorção na área de impressão.
<c>:
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade frontal direita da área de impressão.
<g>:
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade frontal do papel impresso.
<a>:
Introduza o comprimento medido da extremidade frontal da direita da área de impressão, na extremidade frontal do papel impresso.
Seguindo o exemplo, introduza 250,0 para <c>, 20,5 para <g> e 21,0 para <a>.
A diferença entre "g" e "a" (0,5 mm) é corrigida.
Carregue em <OK>.
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
4
Carregue em <OK> <OK>.
Para repor o valor acumulado, carregue em <Repor progs iniciais>.
