Výměna bubnové jednotky
Bubnovou jednotku vyměňte ve vhodnou dobu podle zobrazených zpráv a podle změny kvality tisku.
Před výměnou bubnové jednotky si přečtěte bezpečnostní opatření v části Důležité bezpečnostní pokyny. Příručky k zařízení
Kdy vyměnit bubnovou jednotku
Když se na obrazovce ovládacího panelu nebo vzdáleného uživatelského rozhraní zobrazí zpráva
Podle zprávy na obrazovce si připravte novou bubnovou jednotku a vyměňte ji za starou. Pokud budete bubnovou jednotku nadále používat bez její výměny, může dojít ke zhoršení kvality tisku.
Podrobnosti o zprávě a o tom, jak ji vyřešit, viz:
Zobrazí se zpráva
Podrobnosti o zprávě a o tom, jak ji vyřešit, viz:
Zobrazí se zpráva
Výměna bubnové jednotky
1
Stiskněte tlačítko na krytu na levé straně hlavní jednotky a otevřete kryt na levé straně hlavní jednotky o 50 mm nebo více.
2
Otevřete přední kryt.
3
Pomalu otočte uvolňovací páčku.
4

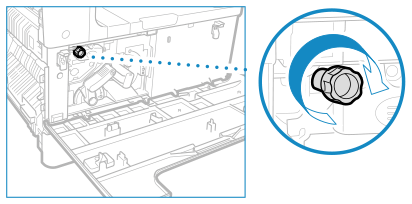

Otáčejte šroubem, dokud nebude zcela vyšroubován.
5
Uchopte držátko bubnové jednotky, mírně ji nakloňte nahoru a vytáhněte ji.
6
Vyjměte novou bubnovou jednotku z obalu.
V tuto chvíli z bubnové jednotky neodstraňujte ochranný kryt.
7
Uchopte ochranný kryt bubnové jednotky a zarovnejte ji s otvory uvnitř hlavní jednotky.
8
Ruku umístěte do pozice znázorněné na obrázku, podepřete ochranný kryt (
) a zatlačte bubnovou jednotku do stroje (
).
) a zatlačte bubnovou jednotku do stroje ().
9
Odeberte ochranný kryt bubnové jednotky.
10
Utáhněte šroub.
11
Uvolňovací páčku pomalu otočte do vertikální polohy.
12
Zavřete přední kryt a kryt na levé straně hlavní jednotky.
Pokud se přední kryt nezavře, zkontrolujte, zda jste nezapomněli utáhnout šroub bubnové jednotky, a zkontrolujte pozici uvolňovací páčky.
