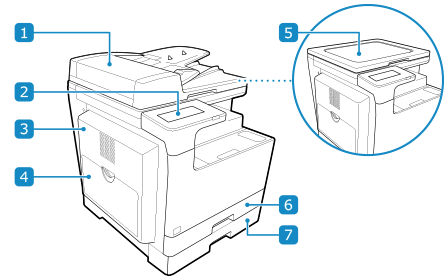

Voorzijde
Wanneer de DADF-AY en Cassette Feeding Module-AK zijn aangesloten.
Aanvoer
U kunt twee of meer vellen originelen in de documentinvoer plaatsen. De geplaatste originelen worden automatisch één voor één toegevoerd en gescand. Aanvoer
Bedieningspaneel
Gebruik het display en de toetsen om het apparaat te bedienen en de activiteiten en status te bevestigen. Bedieningspaneel
Deksel aan linkerzijde van de hoofdeenheid
Open deze klep om papier te verwijderen dat in de machine is vastgelopen. Papierstoringen in het apparaat en de papierbron
Papiertafel
Als u tijdelijk papier wilt gebruiken dat zich niet in de papierlade bevindt, plaatst u het in de multifunctionele lade. Papiertafel
Kopieerdeksel
Houdt de originelen op de glasplaat op hun plaats.
Papierlade 1
Gebruik de papierlade voor het laden van de papiersoort die u meestal gebruikt. Papierlade
Papierlade 2
Gebruik de papierlade voor het laden van de papiersoort die u meestal gebruikt. Papierlade
Opvangblad
Bedrukt en gekopieerd papier wordt uitgevoerd via de uitvoerlade.
Voorklep
Open de klep aan de voorkant als u een tonercartridge wilt vervangen.
Tonercode
Deze code geeft het type originele toner aan dat kan worden gebruikt met de machine. Gebruik toner met een code die dezelfde letters bevat als de code op de voorklep van de machine.
LAN-poort
U kunt het apparaat met behulp van een op de LAN-poort aangesloten gangbare Ethernet-kabel verbinden met een bedraad LAN.
USB-poort (voor aansluiting op computer)
U kunt een computer met behulp van een USB-kabel op de USB-poort aansluiten.
Aansluiting voor handset (HANDSET)/Externe telefoonaansluiting (EXT.)
Sluit de optionele Handset-K of een gangbare telefoon aan op deze aansluiting.
Telefoonaansluiting (LIJN)
Met behulp van de meegeleverde telefoonsnoer sluit u het apparaat aan op de telefoonlijn.
Netstroomaansluiting
Steek de stekker van het netsnoer in het stopcontact.
Hoofdschakelaar
Hiermee zet u het apparaat AAN en UIT. Het apparaat AAN en UIT zetten
|
|
|
Voor efficiënt gebruik van het apparaat moet u de buitenkant en de glasplaat regelmatig schoonmaken.
Het oppervlak van het apparaat reinigen De glasplaat reinigen Als bij gebruik van de documentinvoer de volgende symptomen optreden, reinig dan de documentinvoer: De aanvoer reinigen
Originelen worden vies
Originelen komen vaak vast te zitten
Afdrukken vertonen vlekken na het scannen of kopiëren, of na het verzenden van faxen
|
