A dobegység cseréje
A dobegységet szükség szerint, a megjelenő üzeneteknek és a nyomtatási minőség változásának megfelelően cserélje ki.
A dobegység cseréje előtt ellenőrizze a Fontos biztonsági utasítások című részben ismertetett óvintézkedéseket. A készülékhez tartozó kézikönyvek
Mikor kell kicserélni a dobegységet?
Ha a vezérlőpult képernyőjén vagy a Távoli felhasználói felületen erre vonatkozó üzenet jelenik meg
Az új dobegység előkészítéséhez és a régi cseréjéhez kövesse a képernyőn megjelenő üzenetet. Ha csere nélkül folytatja a dobegység használatát, az ronthatja a nyomtatás minőségét.
Az üzenettel és a megoldásával kapcsolatos részletekért lásd:
Üzenet jelenik meg
Az üzenettel és a megoldásával kapcsolatos részletekért lásd:
Üzenet jelenik meg
A dobegység cseréje
1
Nyomja meg a főegység bal oldalán található gombot, és nyissa ki a főegység bal oldalán lévő fedelet legalább 50 mm-nyire.
2
Nyissa ki az elülső fedelet.
3

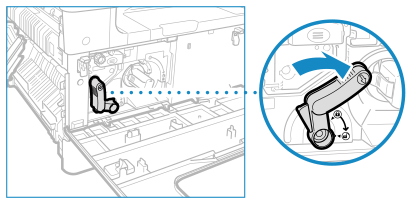

Lassan forgassa el a rögzítőkart.
4

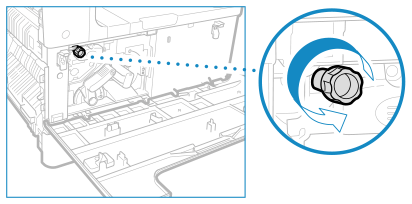

Forgassa el a csavart, amíg az teljesen ki nem lazul.
5
A dobegység fogantyúját tartva húzza ki az egységet, kicsit felfelé húzva.
6
Vegye ki az új dobegységet a csomagból.
Egyelőre még ne vegye le a védőfedelet a dobegységről.
7
A védőfedelet rajta hagyva illessze a dobegységet a főegység nyílásához.
8
Az ábrán látható módon fogja át az egységet, miközben tartja a védőfedelet (
), majd tolja be a dobegységet a készülékbe (
).
), majd tolja be a dobegységet a készülékbe ().
9
Vegye le a védőfedelet.
10

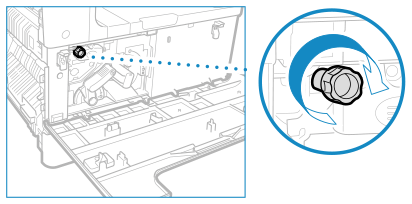

Húzza meg a csavart.
11

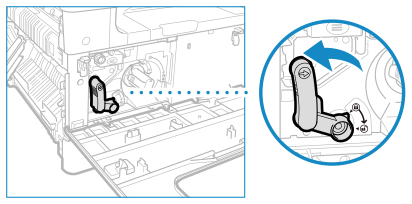

Lassan forgassa el a rögzítőkart függőleges helyzetbe.
12
Zárja le az elülső fedelet és a főegység bal oldalán lévő fedelet.
Ha az elülső fedelet nem lehet lezárni, ellenőrizze, nem felejtette-e el meghúzni a dobegység csavarját, valamint ellenőrizze a rögzítőkar helyzetét is.
