تعویض واحد درام
واحد درام را مطابق با پیامهای نشان دادهشده و بروز تغییر در کیفیت چاپ، در زمان مناسب تعویض کنید.
قبل از تعویض واحد درام، موارد احتیاطی موجود در دستورالعملهای مهم ایمنی را بررسی کنید. دفترچههای راهنمای دستگاه
زمان تعویض واحد درام
وقتی که پیامی در صفحه پنل کنترل یا Remote UI (واسطه کاربر از راه دور) نشان داده شد
با پیروی از پیام روی صفحه، واحد درام جدیدی را آماده و جایگزین درام قدیمی کنید. در صورت ادامه استفاده از واحد درام و عدم تعویض آن، ممکن است کیفیت چاپ دچار مشکل شود.
برای مشاهده جزئیات در مورد پیام و نحوه برطرف کردن مشکل آن، به بخش زیر رجوع کنید:
پیامی ظاهر میشود
برای مشاهده جزئیات در مورد پیام و نحوه برطرف کردن مشکل آن، به بخش زیر رجوع کنید:
پیامی ظاهر میشود
تعویض واحد درام
1
دکمه روی درپوش سمت چپ دستگاه اصلی را فشار دهید و درپوش چپ دستگاه اصلی را 50 میلیمتر یا بیشتر باز کنید.
2
درپوش جلو را باز کنید.
3

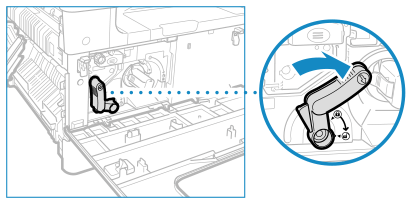

اهرم رهاسازی قفل را به آرامی بچرخانید.
4
پیچ را بچرخانید تا زمانی که کاملاً باز شود.
5
زمانی که دستگیره واحد درام را گرفتید، واحد را به آرامی به سمت بالا بکشید.
6
واحد درام جدید را از جعبه بیرون بیاورید.
درپوش حفاظتی واحد درام را در این مرحله برندارید.
7
درپوش حفاظتی واحد درام را نگه دارید و آن با شکافهای دستگاه اصلی تراز کنید.
8
همانطور که در نمودار نشان داده شده است، برای نگه داشتن درپوش محافظتی (
) دست خود را بپیچانید و واحد درام را به داخل دستگاه (
) هل دهید.
) دست خود را بپیچانید و واحد درام را به داخل دستگاه () هل دهید.
9
درپوش حفاظتی واحد درام را بردارید.
10

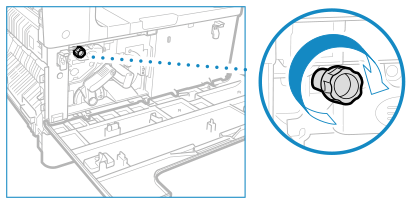

پیچ را محکم کنید.
11

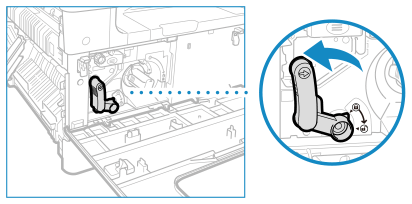

اهرم رهاسازی قفل را به آرامی در موقعیت عمودی بچرخانید.
12
درپوش جلو و درپوش سمت چپ واحد اصلی را ببندید.
اگر درپوش جلو بسته نمیشود، بررسی کنید فراموش نکرده باشید که پیچ واحد درام را محکم کنید و موقعیت اهرم رهاسازی قفل را بررسی کنید.
