Substituir a unidade de tambor
Substitua a unidade de tambor na altura apropriada, de acordo com as mensagens apresentadas e as alterações na qualidade de impressão.
Antes de substituir a unidade de tambor, consulte as precauções em Instruções de segurança importantes. Manuais da máquina
Quando substituir a Unidade de Tambor
Quando aparece uma mensagem no ecrã do Painel de Controlo ou da IU Remota
Siga a mensagem no ecrã para preparar uma nova unidade de tambor e substituir a antiga. A qualidade de impressão pode ser afetada se continuar a utilizar a unidade de tambor sem a substituir.
Para obter detalhes sobre a mensagem e a resolução do erro, consulte o seguinte:
Aparece uma mensagem
Para obter detalhes sobre a mensagem e a resolução do erro, consulte o seguinte:
Aparece uma mensagem
Substituir a Unidade de Tambor
1
Carregue no botão na tampa do lado esquerdo da unidade principal e abra a tampa do lado esquerdo da unidade principal 50 mm ou mais.
2
Abra a tampa da frente.
3

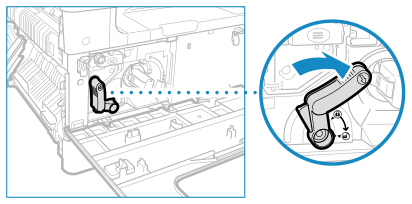

Rode lentamente a alavanca de abertura de bloqueio.
4

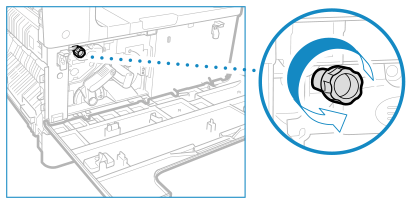

Rode o parafuso até estar completamente solto.
5
Enquanto segura na pega do tambor, puxe-o ligeiramente para cima.
6
Retire a nova unidade de tambor da embalagem.
Não retire ainda a tampa de proteção da unidade de tambor.
7
Segure na tampa protetora do tambor e alinhe-a com as ranhuras no interior da unidade principal.
8
Proteja a sua mão como indicado no diagrama enquanto suporta a tampa de proteção (
) e empurre a unidade de tambor para o interior da máquina (
).
) e empurre a unidade de tambor para o interior da máquina ().
9
Retire a tampa protetora do tambor.
10

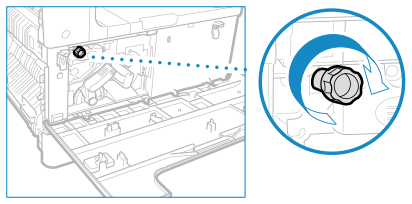

Aperte o parafuso.
11

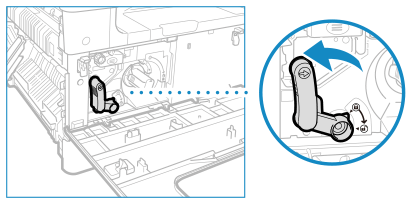

Rode lentamente a alavanca de abertura de bloqueio para a posição vertical.
12
Feche a tampa frontal e a tampa do lado esquerdo da unidade principal.
Se a tampa frontal não fechar, verifique se não se esqueceu de apertar o parafuso da unidade de tambor e verifique a posição da alavanca de abertura de bloqueio.
