Замена блока барабана
Своевременно заменяйте узел барабана, следя за отображаемыми на экране сообщениями и отталкиваясь от качества печати.
Перед заменой узла барабана ознакомьтесь с мерами предосторожности, описанными в разделе Важные указания по технике безопасности. Руководства по аппарату
Когда заменять узел барабана
Когда на экране панели управления или удаленного ИП появляется сообщение
Следуя сообщениям на экране, подготовьте новый узел барабана и замените старый. Если продолжить пользоваться старым узлом барабана, может пострадать качество печати.
Подробное сообщение и действия, которые следует выполнить при его появлении, описаны в разделе:
Появление сообщений
Подробное сообщение и действия, которые следует выполнить при его появлении, описаны в разделе:
Появление сообщений
Замена узла барабана
1
Нажмите кнопку на крышке с левой стороны основного устройства и откройте крышку с левой стороны основного устройства на 50 мм или более.
2
Откройте переднюю крышку.
3

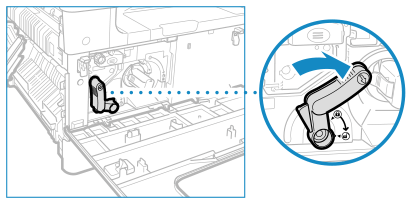

Медленно поверните рычаг снятия блокировки.
4

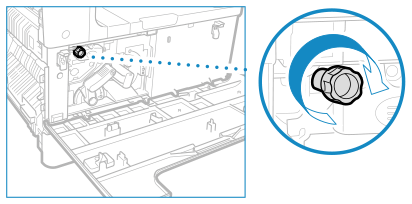

Полностью отверните винт.
5
Взявшись за ручку барабана, потяните барабан немного вверх.
6
Достаньте новый блок барабана из упаковки.
Не снимайте защитную крышку до установки блока барабана в аппарат.
7
Придерживая защитную крышку барабана, совместите его с пазами внутри аппарата.
8
Возьмитесь рукой так, как показано на рисунке, поддерживая защитную крышку (
), и вставьте блок барабана в аппарат (
).
), и вставьте блок барабана в аппарат ().
9
Снимите защитную крышку барабана.
10

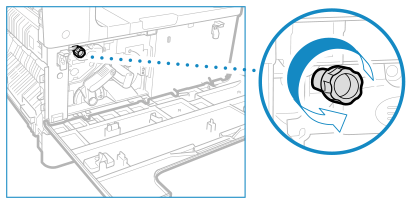

Затяните винт.
11

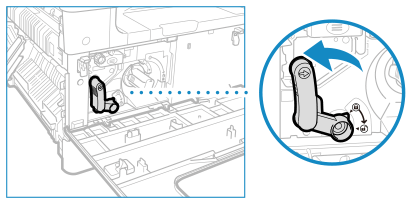

Медленно поверните рычаг снятия блокировки в вертикальное положение.
12
Закройте переднюю крышку и крышку с левой стороны основного устройства.
Если передняя крышка не закрывается, убедитесь, что винт блока барабана затянут, и проверьте положение рычага снятия блокировки.
