Замена блока барабана
Своевременно заменяйте узел барабана, следя за отображаемыми на экране сообщениями и отталкиваясь от качества печати.
Перед заменой узла барабана ознакомьтесь с мерами предосторожности, описанными в разделе Важные указания по технике безопасности. Руководства по аппарату
Когда заменять узел барабана
Когда на экране панели управления появляется сообщение
Следуя сообщениям на экране, подготовьте новый узел барабана и замените старый. Если продолжить пользоваться старым узлом барабана, может пострадать качество печати.
Подробное сообщение и действия, которые следует выполнить при его появлении, описаны в разделе:
Появление сообщений
Подробное сообщение и действия, которые следует выполнить при его появлении, описаны в разделе:
Появление сообщений
Замена узла барабана
1
Нажмите кнопку на крышке с левой стороны основного устройства и откройте крышку с левой стороны основного устройства на 50 мм или более.
2
Откройте переднюю крышку.
3
Медленно поверните рычаг снятия блокировки.
4

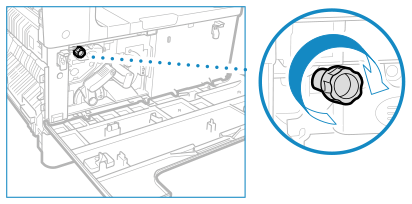

Полностью отверните винт.
5
Взявшись за ручку барабана, потяните барабан немного вверх.
6
Достаньте новый блок барабана из упаковки.
Не снимайте защитную крышку до установки блока барабана в аппарат.
7
Придерживая защитную крышку барабана, совместите его с пазами внутри аппарата.
8
Возьмитесь рукой так, как показано на рисунке, поддерживая защитную крышку (
), и вставьте блок барабана в аппарат (
).
), и вставьте блок барабана в аппарат ().
9
Снимите защитную крышку барабана.
10
Затяните винт.
11
Медленно поверните рычаг снятия блокировки в вертикальное положение.
12
Закройте переднюю крышку и крышку с левой стороны основного устройства.
Если передняя крышка не закрывается, убедитесь, что винт блока барабана затянут, и проверьте положение рычага снятия блокировки.
