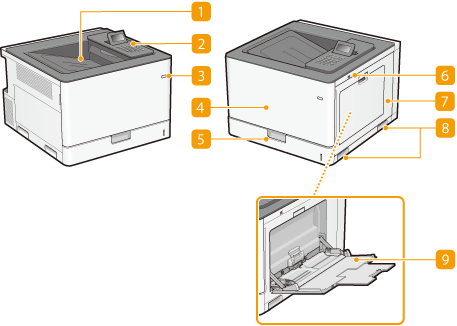

Lato anteriore
Vassoio di consegna
I fogli stampati escono sul vassoio di consegna.
Pannello comandi
Il pannello comandi è composto da tasti numerici, display, indicatori di stato, ecc. Il pannello comandi consente di eseguire tutte le operazioni e impostazioni specifiche.
Interruttore di alimentazione
Premere l’interruttore di alimentazione per accendere o spegnere la macchina.
Pannello anteriore
Aprire il coperchio anteriore per sostituire le cartucce del toner o le cartucce tamburo.
Cassetto
Caricare nel cassetto il tipo di carta comunemente utilizzata.
Porta memoria USB (lato anteriore destro della macchina)
È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB. Collegamento di un dispositivo di memoria USB
La macchina può erogare una potenza massima di 5 V 500 mA. Il collegamento di un dispositivo che richiede una potenza maggiore può danneggiare la macchina.
Non collegare un lettore di schede IC a questa porta. Collegarlo alla porta sul lato posteriore della macchina, che serve per collegare un dispositivo USB.
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore destro della macchina) supporta USB 2.0.
Pannello destro
Aprire il pannello destro per rimuovere gli inceppamenti della carta. Cancellazione degli inceppamenti di carta
Maniglie di sollevamento
Per trasportare la macchina utilizzare le maniglie di sollevamento. Spostamento della macchina in altra posizione
Vassoio multiuso
Caricare la carta nel vassoio multiuso quando si desidera utilizzare temporaneamente un tipo di carta diverso da quello caricato nel cassetto.
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alla porta USB posizionata sul lato destro della macchina e stampare direttamente i dati dal dispositivo di memoria USB.
 |
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente. Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Inserimento/rimozione di un supporto di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina. È possibile utilizzare un dispositivo di memoria USB con un file system FAT32 (fino a 32 GB) o exFAT (fino a 2 TB). |
 |
Dispositivi e tipi di impiego non supportatiSupporti di memoria con funzioni di protezione Supporti di memoria che non soddisfano le specifiche USB Lettori di schede di memoria collegati tramite USB Collegamento dei supporti di memoria tramite cavo di prolunga Collegamento dei supporti di memoria tramite un hub USB |
