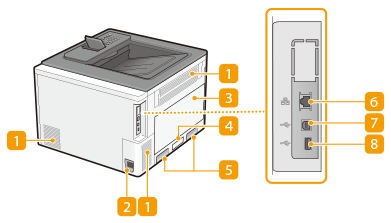

Takapuoli
Tuuletusaukko
Laitteen sisällä oleva ilma puhalletaan ulos, että laitteen sisäpuoli jäähtyisi. Huomaa, että esineiden asettaminen tuuletusaukkojen eteen estää tuuletuksen.
Virtaliitäntä
Virtajohto kytketään tähän liitäntään.
Vasen kansi
Avaa vasen kansi, kun vaihdat hukkavärisäiliötä. Hukkavärisäiliön vaihtaminen
Arvokilpi
Tässä kilvessä näkyy sarjanumero, jota tarvitaan, kun tehdään laitteeseen liittyviä kyselyjä. Kun ongelman ratkaiseminen ei onnistu
Nostokahvat
Pidä kiinni nostokahvoista, kun kannat laitetta. Laitteen siirtäminen
LAN-portti
Kytke LAN-kaapeli, kun yhdistät laitteen esimerkiksi kiinteän LAN-verkon reitittimeen. Verkkoympäristön määrittäminen
USB-portti (tietokoneen liittämistä varten)
Liitä USB-kaapeli, kun kytket laitteen tietokoneeseen.
USB-portti (tietokoneen liittämistä varten) tukee USB 2.0 -standardia.
USB-portti (USB-laitteen liittämistä varten)
Liitä MEAP-sovellusten kanssa käytettävä USB-laite. Liitä lisäksi USB-muistilaite, kun viet tai tuot laitteen asetuksia. <Tiedonhallinta>
Laitteen enimmäisteho on 5 V 500 mA. Laite voi vahingoittua, jos siihen yhdistetään toinen laite, jonka tehontarve on tätä suurempi.
USB-portti (USB-laitteen liittämistä varten) tukee USB 2.0 -standardia.
