Encallaments de paper al tapa davantera esquerra de la unitat principal
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.

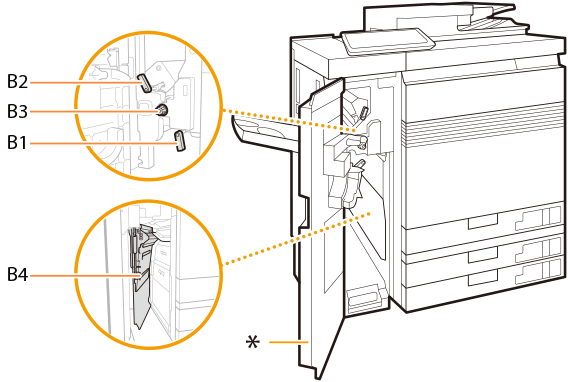

Les ubicacions dels encallaments de paper s'indiquen amb números, com ara B1 o B2, que es mostren a la il·lustració següent.
Les ubicacions dels encallaments de paper s'indiquen amb números, com ara B1 o B2, que es mostren a la il·lustració següent.
* Tapa davantera esquerra de la unitat principal
|
Confirmar abans de manipularFins i tot si apareix una pantalla que us demana eliminar els encallaments de paper a la tapa davantera esquerra de la unitat principal, és possible que el paper llarg s’encalli a l’equip, prop de la safata multiús. Encallaments de paper al Long Sheet Tray-B (opcional) |
1
Obriu la tapa frontal esquerra de la unitat principal.
2
Obriu les guies B1 i B2.
 | Obriu la guia B1. |
 | Obriu la guia B2.  |
3
Gireu el pom B3 per moure el paper encallat.
Gireu el pom B3 en sentit contrari a les agulles del rellotge per alimentar el paper encallat a la guia B1.
Gireu el pom B3 en el sentit de les agulles del rellotge per alimentar el paper encallat a la guia B2.
4
Traieu el paper encallat.
Quan s'alimenta paper encallat a la guia B2
Quan s'alimenta paper encallat a la guia B1
5
Traieu el paper encallat de la tapa B4.
| Obriu la tapa B4. |
| Traieu el paper encallat. |
 | Tanqueu la tapa B4.  |
6
Tanqueu la guia B1 i la guia B2.
| Tanqueu la guia B1. |
| Tanqueu la guia B2. |
7
Tanqueu la tapa davantera esquerra de la unitat principal.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
 |
Després d’eliminar el paper llarg embussat i tancar la tapa davantera esquerra de la unitat principal, pot aparèixer una pantalla que us demanarà que obriu la tapa davantera de la unitat d’inserció o unitat d’acabat. Podeu fer desaparèixer aquesta pantalla obrint després i tancant la tapa davantera de la unitat principal. |
