POD Deck-F/POD Deck-F + Path Kit

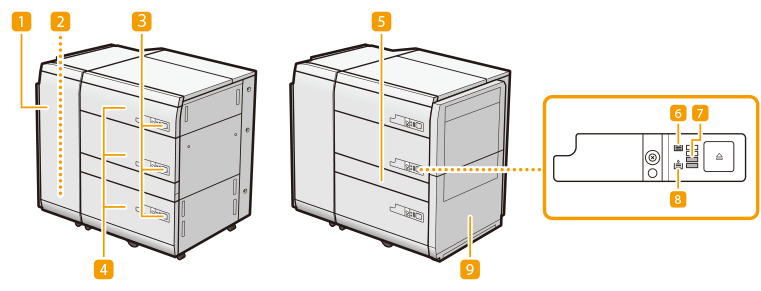

Tapa davantera (alimentació intermèdia)

Safata d'escapament

Botó d'obertura

Dipòsit de paper

Cobertura de la ruta

Icona de paper carregat

Paper restant

Icona d'alimentació del paper

POD Deck Path Kit-A

Assegureu-vos de connectar la "POD Deck-F" a terra abans de connectar l'endoll a l'alimentació elèctrica. A més, assegureu-vos de desendollar l'endoll de l'alimentació elèctrica abans de desconnectar la connexió a terra. No col·loqueu objectes pesats sobre la "POD Deck-F". Es podria malmetre l'equip. Quan carregueu paper aneu amb compte de no tallar-vos amb les vores del paper.

Si l'equip es troba en mode de repòs, és possible que no pugueu obrir el dipòsit de paper. En aquest cas, reactiveu l'equip i, a continuació, premeu el botó d'obertura del "POD Deck-F". Si s'utilitza paper estucat fi per imprimir, es pot arrugar segons els últims treballs d'impressió que s'hagin realitzat. En aquest cas, manteniu obert el dipòsit de paper durant uns 10 minuts per reduir la temperatura del dipòsit de paper i, a continuació, torneu a imprimir.

Per a més informació sobre el gramatge i la mida del paper que podeu fer servir, vegeu els temes sobre la "POD Deck-F" a Paper admès.

Càrrega de paper al POD Deck-F

L'elevador interior dels dipòsits de paper puja i baixa automàticament. Per evitar accidents, tingueu cura amb els dits en carregar paper.

Si s'esgota el paper i la impressió s'atura quan s'està imprimint amb l'opció de grapar, no traieu els fulls impresos pendents de ser grapats. (Les operacions d'impressió i de grapat es reprenen un cop eliminat l'encallament de paper.) Si necessiteu apujar l'elevador (per exemple, si cauen objectes dintre del dipòsit de paper), no l'aixequeu més de 50 mm ni en diagonal, ja que es pot produir un error de funcionament o es pot fer malbé l'equip. No aixequeu l'elevador que hi ha als dipòsits de paper mentre l'equip estigui engegat, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Si heu d'apujar l'elevador, per exemple, si cauen objectes, apagueu l'alimentació principal amb els dipòsits de paper oberts. Per conèixer les instruccions per apagar l'equip, vegeu Apagar l'equip.

Podeu carregar paper de mida personalitzada si les dues cares del paper estan entre 182 mm i 487,7 mm de longitud i entre 139,7 mm i 330,2 mm d'amplada. No es pot carregar paper de mida personalitzada si una de les cares és més petita o més gran que les mides de paper indicades anteriorment. Si durant la impressió apareix un missatge que indica que carregueu paper, les impressions pendents es faran automàticament un cop carregat el paper correcte. Si seleccioneu un altre origen de paper, la resta d'impressions es faran després de prémer <Bé>. Per cancel·lar la impressió, premeu <Cancel·lar>. Vegeu la Guia de Manipulació de Mitjans Especialistes i establiu les opcions adequades per al paper que s'ha de carregar al "POD Deck-F". Quan no utilitzeu l’accessori d'alimentació de separadors, guardeu-lo en un lloc segur i no el perdeu.

1	Premeu el botó d'obertura.
2	Obriu el dipòsit de paper. L'elevador interior baixa automàticament fins a la posició de càrrega de paper.

Quan es carreguen separadors

Quan carregueu separadors

Per evitar accidents, tingueu cura amb els dits en tancar el dipòsit de paper.

En les situacions següents, ajusteu les plaques de canvi de mida perquè coincideixin amb la mida del paper que es carregui. Canvi de la mida de paper per al POD Deck-F Quan carregueu paper al dipòsit de paper per primer cop. Quan carregueu paper i les vores de la pila de paper es poden corbar a la pila de paper o hi ha buits entre la vora del paper i les plaques de canvi de la mida, perquè la mida del paper que es carrega no coincideix amb la mida de paper a la qual estan ajustades actualment les plaques de canvi de mida. Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament. Quan obriu/tanqueu el dipòsit de paper, no pegueu un cop fort al dipòsit de paper, ja que podríeu fer malbé l'equip o causar un error de funcionament. No carregueu paper incompatible al "POD Deck-F". Fer-ho pot produir encallaments de paper. Paper admès Cal aplanar el paper corbat abans de carregar-lo al dipòsit de paper. No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Hi ha un injector d'aire instal·lat a l'interior de la "POD Deck-F". No inseriu clips ni altres objectes externs al port de l'injector. No podreu fer còpies ni imprimir si carregueu paper per sobre de la marca del límit de càrrega () o si el calaix no s'introdueix del tot al dipòsit de paper. Assegureu-vos que l'alçada de la pila de paper no superi l'indicador de límit de càrrega (). Comproveu sempre que el dipòsit de paper estigui al seu lloc. Si el primer full imprès no es pot imprimir bé a la safata de sortida, es recomana col·locar primer un full en blanc de la mateixa mida o més gros que el paper d'impressió a la safata de sortida.

En carregar el paper, assegureu-vos que l'ajust de la mida del paper del dipòsit coincideix amb la mida del paper que voleu carregar. Carregueu el paper per sota dels rodets del retenidor de la vora posterior. Quan carregueu paper, assegureu-vos que l'alçada de la pila de paper no sobrepassi els 20 mm. Si se sobrepassa aquesta mida, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat. Si al paquet del paper hi ha instruccions sobre la cara del paper que s'ha de carregar, seguiu-les. Quan es carrega paper al dipòsit de paper, la cara que queda cap amunt és la que s'imprimeix. Si hi ha problemes en imprimir, proveu de donar la volta al paper i de carregar-lo una altra vegada. Tanmateix, el paper gofrat, el paper estucat per una cara i el paper imprès de manera diferent l'anvers i al revers no es poden girar. Substituïu el paper amb nou paper. Per a més informació sobre la direcció d'impressió en paper preimprès (paper amb logotips i dibuixos ja impresos), vegeu Orientació del paper que es carregarà. Torneu a col·locar el paper restant al paquet original i deseu-lo en un lloc sec i allunyat de la llum directa del sol. Si el paper s'acaba i la impressió s'atura, col·loqueu més paper. La impressió es reprendrà tan bon punt es col·loqui més paper. Assegureu-vos que heu carregat el paper de forma correcta a l’àrea d'apilament quan obriu el dipòsit de paper. Si el paper no s’ha carregat de forma correcta o es queda a l’àrea d'apilament, carregueu el paper bé un altra vegada. Pot arrugar el paper o poder ocórrer encallament de paper.

Canvi de la mida de paper per al POD Deck-F

Premeu   <Preferències>  <Opcions de paper>  <Opcions de paper> i deseu la mida de paper que voleu.

1	Premeu el botó d'obertura.
2	Obriu el dipòsit de paper. L'elevador interior baixa automàticament fins a la posició de càrrega de paper.

Quan es carreguen separadors

1	Traieu el bloqueig de la xapa de canvi de mida.

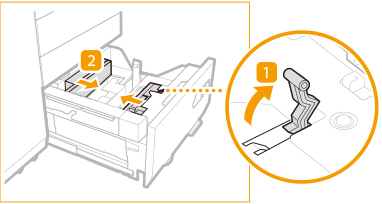

2	Feu lliscar les xapes de canvi de mida fins a una posició on no agafin el paper que s'ha d'ajustar.

1	Fixeu la mida final del paper a una alçada d'aproximadament 10 mm.
2	Feu lliscar les xapes de canvi de mida (part davantera) i les xapes de canvi de mida (part posterior) fins que coincideixin amb la mida del paper.

Quan carregueu separadors

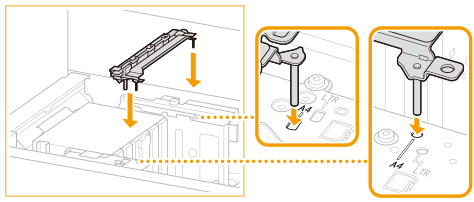

1	Traieu el full del suport de la placa del suport.
2	Enganxeu l'etiqueta de la mida del paper perquè coincideixi amb la mida de paper que consta al full del suport.
3	Inseriu el full del suport a la placa del suport.

Càrrega de sobres a POD Deck-F

Tipus de sobre disponibles i límit de càrrega

Tipus de sobre.	Límit de càrrega (alçada) dels dipòsits superior, central i inferior	Indicador de límit de càrrega
Kakugata 2, 9" x 12" o 10" x 13"	Superior/Mig: 50 mm Inferior: 100 mm	-
Quan l'Envelope Feeder Attachment-J està instal·lat
Nagagata 3, Yougatanaga 3, 6" x 9", ISO-C5, Monarch, núm. 10 (COM10)	Superior/Mig: 50 mm Inferior: 100 mm

Assegureu-vos que l'alçada del paper no superi l'indicador de límit de càrrega.

Les mides de paper personalitzades que podeu especificar per a un sobre són les següents: Quan la Envelope Feeder Attachment-J no està instal·lada: De 139,7 mm x 182,0 mm a 330,2 mm x 487,7 mm Quan la Envelope Feeder Attachment-J està instal·lada: De 98,0 mm x 182,0 mm a 330,2 mm x 487,7 mm Assegureu-vos que la diferència d'alçada a la part superior dels sobres apilats no superi els 10 mm. Si feu servir sobres de mides personalitzades amb una amplada de 162 mm o menys, es recomana utilitzar la Envelope Feeder Attachment-J.

Instal·lació de la Envelope Feeder Attachment-J i càrrega de sobres

1

Obriu el dipòsit de paper.

1	Premeu el botó d'obertura.
2	Obriu el dipòsit de paper. L'elevador interior baixa automàticament fins a la posició de càrrega de paper.

En funció de les condicions d'ús, és possible que el calaix de paper tardi una mica a obrir-se després de prémer el botó corresponent.

2

Obriu completament les plaques de canvi de mida.

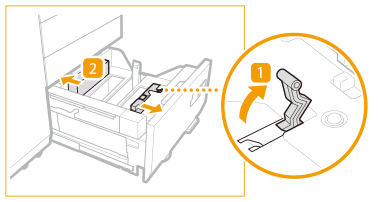

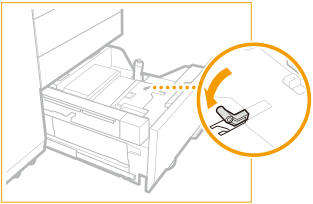

1	Bloquegeu les plaques de canvi de mida.
2	Feu lliscar les plaques de canvi de mida fins que estiguin completament obertes.

3

Bloquegeu la xapa de canvi de mida i fixeu-la.

4

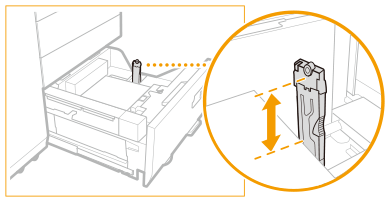

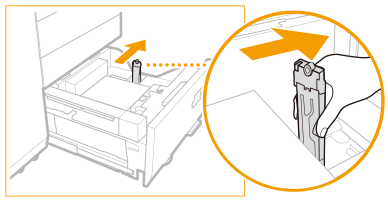

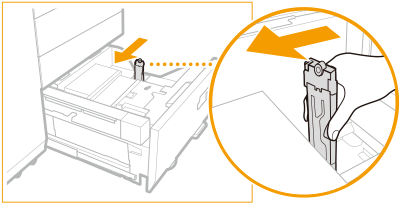

Desplaceu el retenidor de la vora posterior cap a fora fins a una posició en la qual no interfereixi amb l'operació d'instal·lació.

5

Instal·leu l'accessori central (A) a l'aixecador.

Amb la marca A de l'accessori central (A) cap amunt, inseriu-ne la part que sobresurt completament a l'obertura de l'aixecador. A continuació, desplaceu l'accessori central en la direcció de la fletxa i assegureu-vos que la placa de l'aixecador baixi.

Si la placa de l'aixecador no baixa, torneu a col·locar l'accessori central a la posició correcta.

Si es tanca el calaix de paper sense instal·lar l'accessori central, es mostra un missatge d'error. En aquest cas, torneu a obrir el calaix de paper i instal·leu l'accessori central.

6

Instal·leu l'accessori exterior (B)

Subjecteu la vora esquerra de subguia de l'accessori exterior (B) amb la mà esquerra. Col·loqueu el polze dret a l'obertura central de l'accessori exterior (B) i subjecteu la vora inferior amb els dits índex i cor. Feu coincidir la marca ▽ del calaix de paper i la marca △ de l'accessori exterior (B) per instal·lar-lo.

La subguia de l'extrem esquerre de l'accessori interior (B) es desplaça amunt i avall. Moveu la subguia cap amunt per instal·lar-la a l'accessori interior (B).

7

Instal·leu l'accessori interior (C).

Subjecteu el lateral de l'accessori interior (C) amb la mà esquerra. Col·loqueu el polze dret a l'obertura central de l'accessori interior (C) i subjecteu la vora inferior amb els dits índex i cor. Feu coincidir la marca △ del calaix de paper i la marca ▽ de l'accessori interior (C) per instal·lar-lo.

8

Obriu les plaques de canvi de mida una mica més que l'amplada del sobre que voleu carregar.

9

Alineeu els sobres.

Consulteu "Abans de carregar sobres" per preparar els sobres que voleu carregar.

10

Carregueu una pila de sobres d'uns 10 mm d'alçada.

Carregueu els sobres a l'accessori central (A).

No carregueu tots els sobres en aquest moment.

Vegeu "Direcció d'alimentació de sobres " per consultar la direcció de càrrega

Col·loqueu els sobres amb la cara impresa cap amunt.

11

Ajusteu les plaques de canvi de mida a l'amplada dels sobres.

Com que els sobres s'ondulen, és possible que les plaques de canvi de mida s'ajustin una mica per sota de l'amplada real dels sobres. Això pot produir errors d'alimentació o encallaments de paper. Assegureu-vos d'ajustar les plaques de canvi de mida correctament.

12

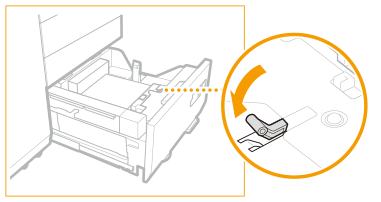

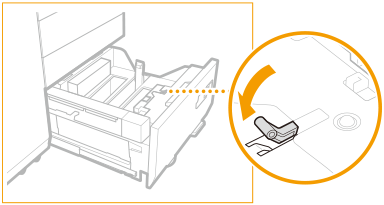

Bloquegeu la palanca de bloqueig.

13

Ajusteu el retenidor de la vora posterior a la mida del sobre.

Mentre subjecteu la palanca de desbloqueig, desplaceu el retenidor de la vora posterior per ajustar-lo a la mida del sobre.

14

Carregueu la resta dels sobres.

Assegureu-vos que la pila no sobrepassi la marca de límit de càrrega ().

Assegureu-vos que la diferència d'alçada a la part superior dels sobres apilats no superi els 10 mm.

15

Introduïu suaument el dipòsit de paper cap a l'interior de l'equip fins que quedi totalment tancat.

Direcció d'alimentació de sobres

Quan la Envelope Feeder Attachment-J no es fa servir

Quan carregueu sobres al "POD Deck-F," seguiu la il·lustració següent.

Si utilitzeu Kakugata 2, 9" x 12" o 10" x 13":

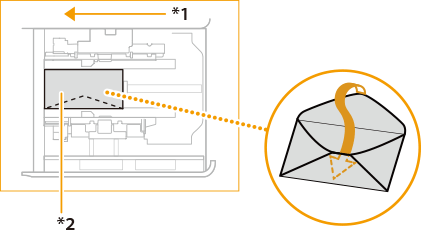

*1 Direcció d’alimentació

*2 Cara d’impressió cap amunt

Assegureu-vos que l'alçada de la superfície superior de la pila de sobres compleixi aquestes condicions:  La diferència d'alçada entre la part més alta i la més baixa no pot superar els 10 mm.  La diferència d'alçada entre la part més alta de la vora superior () i la part més baixa de l'altra zona () no pot superar els 8,5 mm. * Si s'introdueixen diversos sobres o es produeix un encallament de paper amb el mètode de càrrega esmentat, carregueu menys sobres. Si els sobres no es poden carregar amb normalitat, si es produeix un encallament de paper o si els sobres s'arruguen, carregueu-los tal com s'indica a continuació:  Doblegueu les solapes dins dels sobres abans de carregar-los  Doblegueu les solapes i gireu els sobres 180° abans de carregar-los * Si doblegueu les solapes dins dels sobres, canvieu la configuració de la mida personalitzada perquè coincideixi amb la mida real del sobre. Doblegueu les solapes dins dels sobres   Doblegueu les solapes i gireu els sobres 180°   *1 Direcció d’alimentació *2 Cara d’impressió cap amunt En imprimir en sobres amb les solapes doblegades i girats 180° abans de carregar-los, gireu també l'orientació del paper a la configuració d'impressió del controlador de la impressora. Per obtenir més informació, consulteu l'ajuda del controlador de la impressora. Si feu còpies en sobres amb les solapes doblegades i girats 180° abans de carregar-los, cal girar l'orientació de l'original. Quan es carrega un sobre a la "POD Deck-F", la cara que queda cap amunt és la que s'imprimeix.

Quan s'utilitza l'Envelope Feeder Attachment-J

Nagagata 3		Yougatanaga 3, 6" x 9", ISO-C5, Monarch, núm. 10 (COM10)
*1 Direcció d’alimentació *2 Cara d’impressió cap amunt

Assegureu-vos que l'alçada de la superfície superior de la pila de sobres compleixi aquestes condicions: La diferència d'alçada entre la part més alta i la més baixa no pot superar els 10 mm. La diferència d'alçada entre la part més alta de la vora superior () i la part més baixa de l'altra zona () no pot superar els 8,5 mm. * Si s'introdueixen diversos sobres o es produeix un encallament de paper amb el mètode de càrrega esmentat, carregueu menys sobres. Si els sobres no es poden carregar amb normalitat, si es produeix un encallament de paper o si els sobres s'arruguen, carregueu-los tal com s'indica a continuació: Per a sobres carregats amb la solapa a la vora posterior respecte a la direcció d'alimentació  Doblegueu les solapes dins dels sobres abans de carregar-los  Doblegueu les solapes i gireu els sobres 180° abans de carregar-los * Si doblegueu les solapes dins dels sobres, canvieu la configuració de la mida personalitzada perquè coincideixi amb la mida real del sobre. Doblegueu les solapes dins dels sobres   Doblegament de les solapes i gir de 180° dels sobres   *1 Direcció d’alimentació *2 Cara d’impressió cap amunt Per a sobres carregats amb la solapa al costat dret respecte a la direcció d'alimentació Doblegueu les solapes dins dels sobres i gireu-los 180° abans de carregar-los * Si doblegueu les solapes dins dels sobres, canvieu la configuració de la mida personalitzada perquè coincideixi amb la mida real del sobre. A més de comprovar la restricció d'alçada estàndard a la superfície superior, assegureu-vos que la diferència d'alçada entre la part més alta del costat esquerre () respecte a la direcció d'alimentació i la part més baixa del costat dret () no superi els 5 mm. Doblegueu les solapes dins dels sobres i gireu-los 180° En imprimir en sobres amb les solapes doblegades i girats 180° abans de carregar-los, gireu també l'orientació del paper a la configuració d'impressió del controlador de la impressora. Per obtenir més informació, consulteu l'ajuda del controlador de la impressora. Si feu còpies en sobres amb les solapes doblegades i girats 180° abans de carregar-los, cal girar l'orientació de l'original. Quan es carrega un sobre a la "POD Deck-F", la cara que queda cap amunt és la que s'imprimeix.

Retirada de l'Envelope Feeder Attachment-J opcional

1

Obriu el dipòsit de paper.

1	Premeu el botó d'obertura.
2	Obriu el dipòsit de paper. L'elevador interior baixa automàticament fins a la posició de càrrega de paper.

En funció de les condicions d'ús, és possible que el calaix de paper tardi una mica a obrir-se després de prémer el botó corresponent.

2

Obriu completament les plaques de canvi de mida.

1	Bloquegeu les plaques de canvi de mida.
2	Feu lliscar les plaques de canvi de mida fins que estiguin completament obertes.

3

Feu lliscar les plaques de canvi de mida fins que estiguin completament obertes.

4

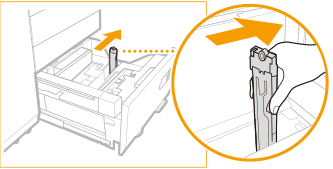

Desplaceu el retenidor de la vora posterior cap a fora fins a una posició en la qual no interfereixi amb l'operació de retirada.

5

Traieu l'accessori central (A).

6

Traieu l'accessori interior (B).

Col·loqueu el polze dret a l'obertura central i subjecteu la vora inferior amb els dits índex i cor. Desplaceu l'accessori en la direcció de la fletxa per treure'l. Col·loqueu el polze dret a l'obertura central i subjecteu la vora inferior amb els dits índex i cor. Desplaceu l'accessori en la direcció de la fletxa per treure'l.

7

Traieu l'accessori exterior (C).

Col·loqueu el polze dret a l'obertura central i subjecteu la vora inferior amb els dits índex i cor. Desplaceu l'accessori en la direcció de la fletxa per treure'l.

8

Introduïu suaument el dipòsit de paper cap a l'interior de l'equip fins que quedi totalment tancat.

Càrrega de paper preimprès a POD Deck-F

Mentre es duu a terme una operació de còpia, pareu atenció a l'orientació de l'original. Col·locació dels originals

Establiu <Prioritzar orientació d'imatge> i <Prioritzar velocitat per copiar de l'alimentador> en <Off> prèviament. <Prioritzar orientació d'imatge> <Prioritzar velocitat per copiar de l'alimentador>

Càrrega de paper amb logotip en orientació vertical

A4		A3

Càrrega de paper amb logotip en orientació horitzontal

A4		A3
